Viessman VITOPEND 111-W [25/96] Проверка вида газа
![Viessman VITOPEND 111-W [25/96] Проверка вида газа](/views2/1070150/page25/bg19.png)
25
B
Запорный вентиль подающей
магистрали отопительного кон-
тура
C
Запорный вентиль обратной
магистрали отопительного кон-
тура
1. Проверить давление на входе
мембранного расширительного
бака.
2. Закрыть запорный газовый кран.
3. Наполнить отопительную уста-
новку с помощью крана наполне-
ния
A
или крана в обратной маги-
страли отопительного контура
(предоставляется заказчиком).
Минимальное давление в уста-
новке > 0,8 бар.
Указание
Если перед заполнением контрол-
лер еще не был включен, то сер-
вопривод переключающего кла-
пана находится в среднем поло-
жении, и произойдет полное
наполнение установки.
4. Если контроллер уже был вклю-
чен перед наполнением:
r

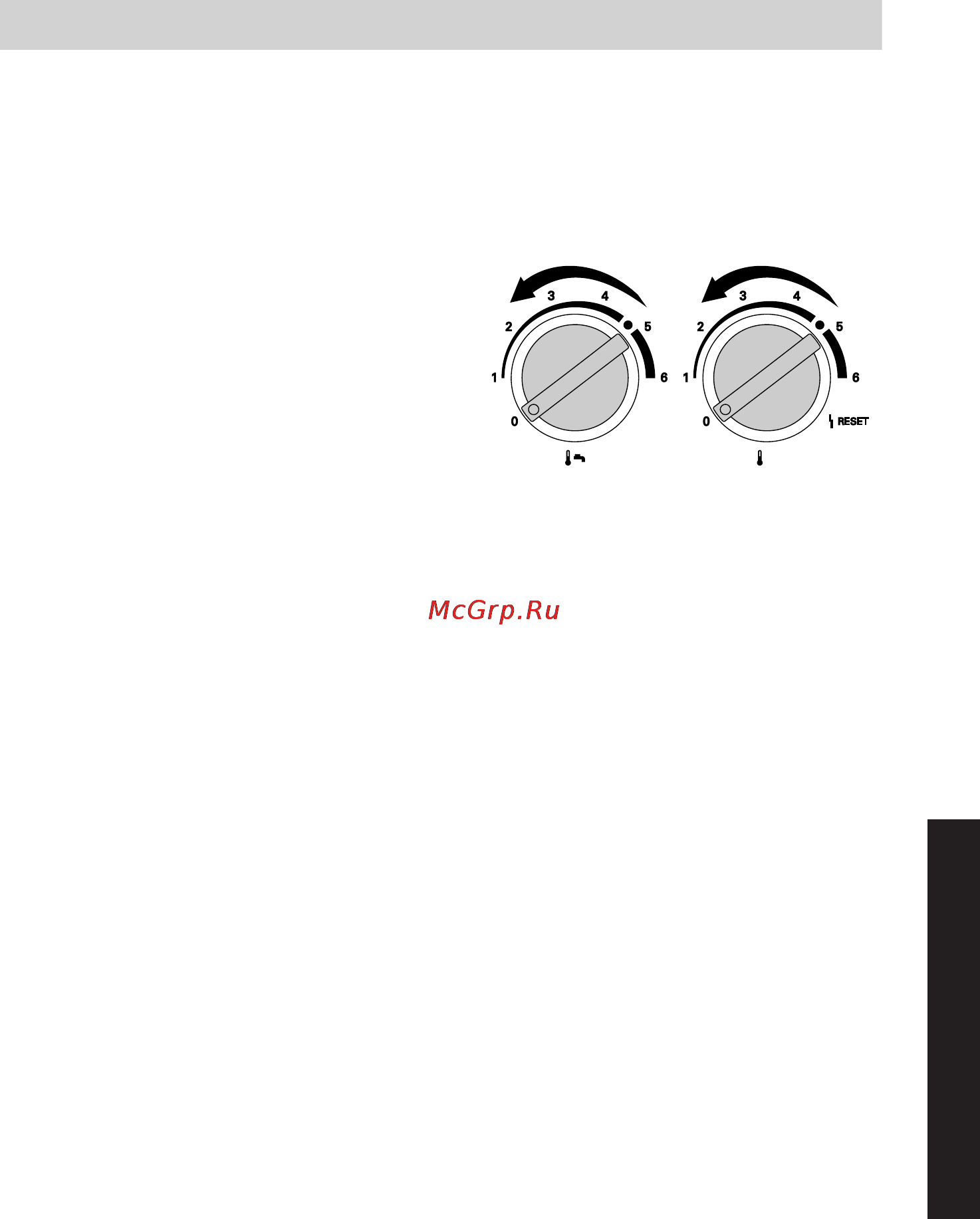

Одновременно повернуть обе
ручки настройки влево до упора.
Сервопривод переключающего
клапана перемещается в среднее
положение.
Указание
Насос работает в течение при-
мерно 30 мин.
5. После полного наполнения и уда-
ления воздуха выключить сетевой
выключатель на контроллере.
6.
Закрыть кран наполнения A или
кран обратной магистрали отопи-
тельного контура (предоставл-
яется заказчиком).
7. Закрыть запорные вентили отопи-
тельного контура.
Проверка вида газа
В состоянии при поставке водогрей-
ный котел настроен для работы на
природном газе E.
Эксплуатация водогрейного котла
возможна в диапазоне числа Воббе
W
s
11,4 - 15,2 кВт/м
3
(40,9 - 54,8 MДж/
м
3
).
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
