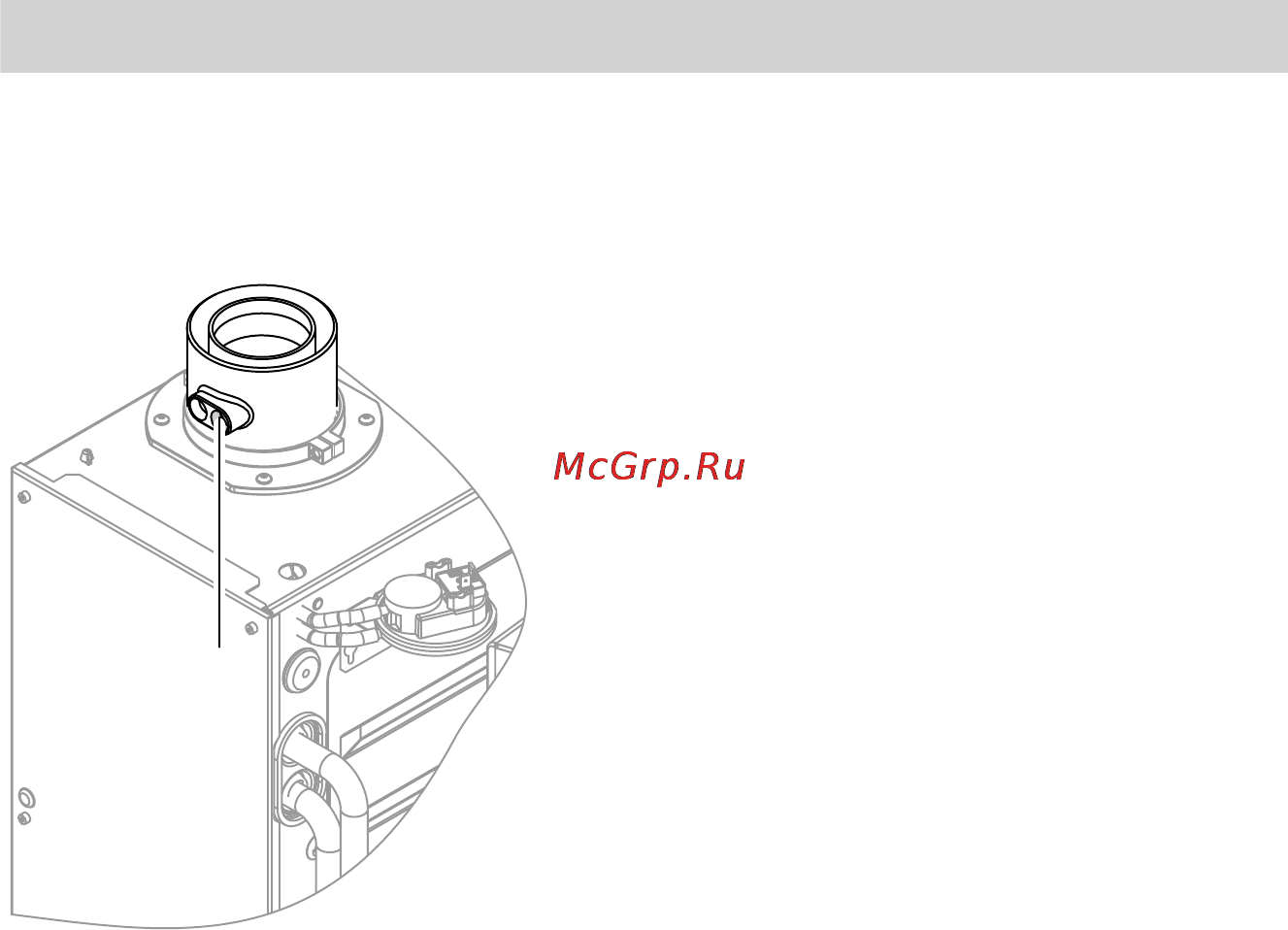

Проверка герметичности системы "Воздух/продукты сгора-
ния" (измерение в кольцевом зазоре)
A
A
Штуцер измерения состава воз-
духа для горения (приточный воз-
дух)
Считается, что обеспечена достаточ-
ная герметичность газохода, если
содержание СО2 в воздухе для горе-
ния не превышает 0,2 %, или содер-
жание O2 составляет не меньше 20,6
%.
В случае, если в результате измере-
ния будут установлены более высо-
кие значения для CO2 или более низ-
кие значения для O2, то необходимо
испытание газохода при статическом
избыточном давлении 200 Па.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
