Подача электропитания на принадлежности (обеспечи-
вается заказчиком)
При монтаже установки во влажных
помещениях запрещается подклю-
чать принадлежности к сети на контр-
оллере в зоне повышенной влажно-
сти. При установке водогрейного
котла за пределами влажных поме-
щений подключение принадлежнос-
тей к сети может быть выполнено
непосредственно на контроллере.
Это подключение управляется непос-
редственно сетевым выключателем
контроллера (макс. 1 A)
Рекомендуемый кабель питания от
сети:
NYM с соответствующим количеством
жил для внешних подключений.
Принадлежности:
■ Vitotrol 100, тип RT
■ Vitotrol 100, тип UTA
■ Vitotrol 100, тип UTDB
■ Vitotrol 100, тип UTDB-RF
Подключение принадлежностей
Инструкция по монтажу при-
надлежностей
Указание
При подключении Vitotrol 100 удалить
перемычку между "1" и "L".
Подключение датчика наружной
температуры (принадлежность)
1. Подключить соединительный
кабель, поставляемый в комплекте
с датчиком наружной темпера-
туры, к гнезду "X21".
2. Подключить датчик наружной тем-
пературы к клеммам 3 и 4.

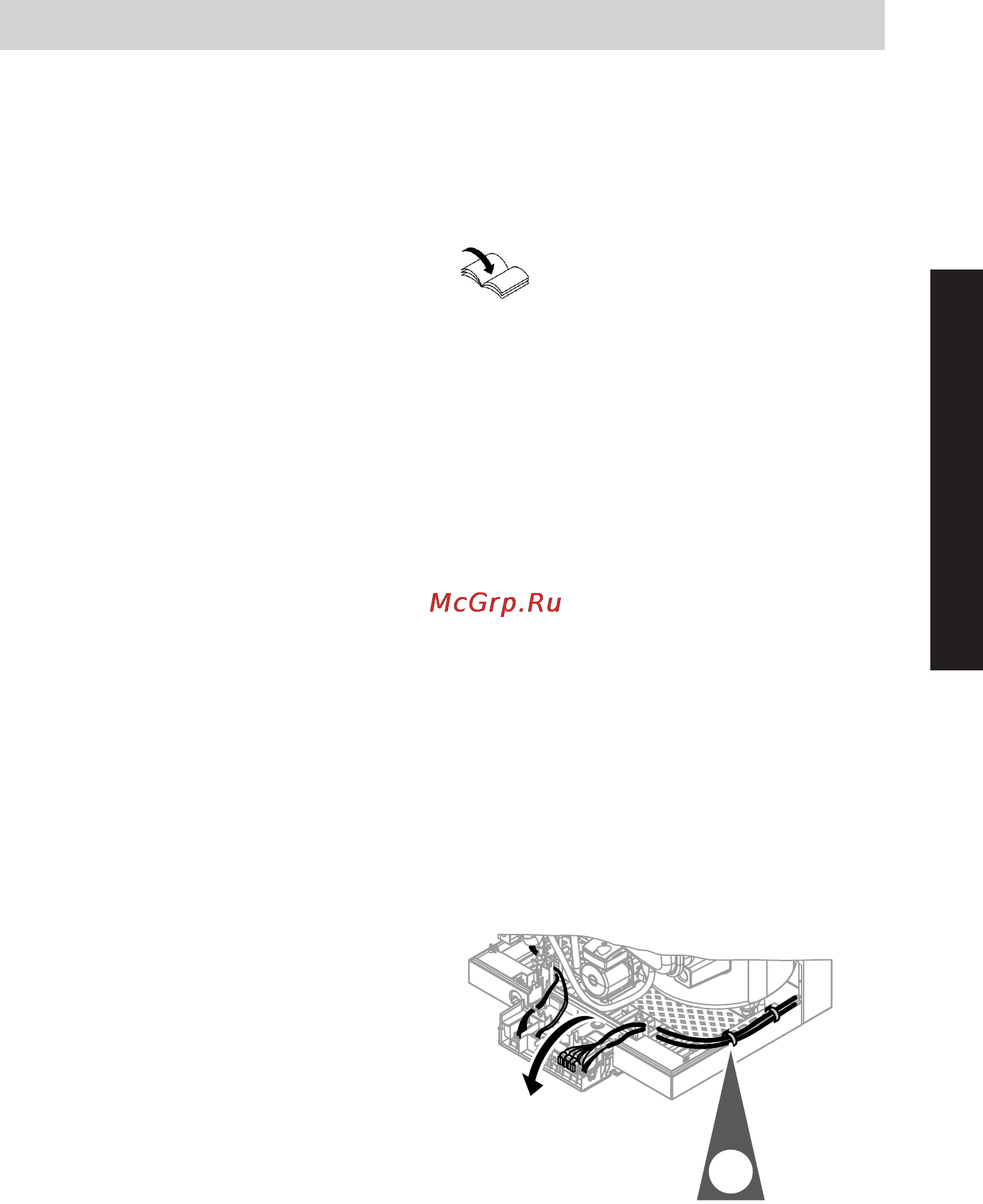

Прокладка соединительных кабелей
!
Внимание
Контакт соединительных кабе-
лей с горячими деталями при-
водит к повреждению кабелей.
При прокладке и креплении
соединительных кабелей
заказчиком необходимо сле-
дить за тем, чтобы не превы-
шалась максимально допусти-
мая температура кабелей.
1.
Последовательность монтажа
Электрические подключения
(продолжение)
5724 592 GUS
Монтаж
