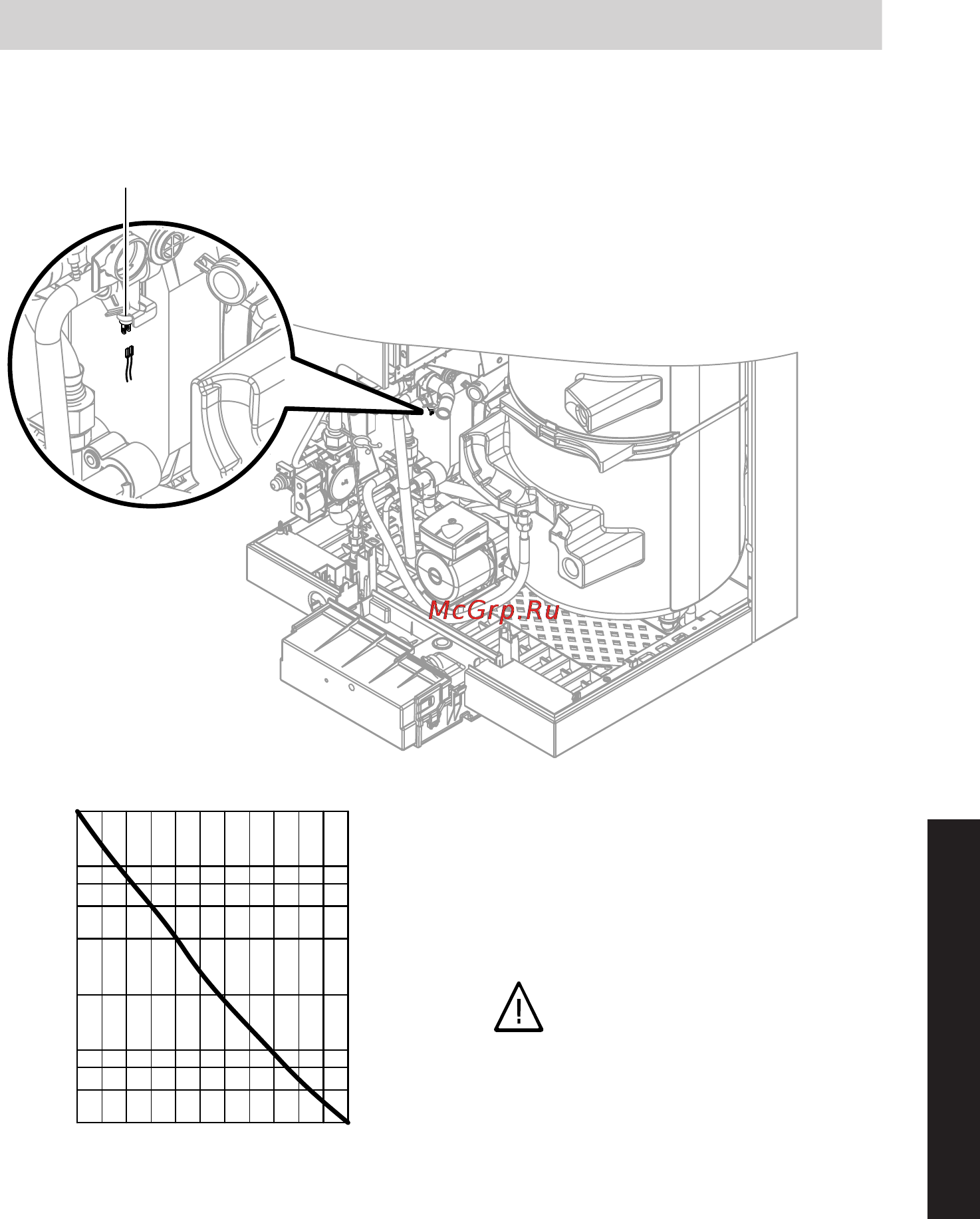

Проверить датчик температуры ГВ на выходе
A
10
1
10 30 50 70 90 110
Температура, °C
0,4
0,6
0,8
2
4
6
8
20
Сопротивление, кОм
1. Отсоединить кабели от датчика
температуры ГВ на выходе
A
.
2. Измерить сопротивление датчика
и сравнить его с кривой.
3. При сильном отклонении заменить
датчик.
Опасность
Датчик температуры ГВ на
выходе находится непос-
редственно в воде контура
ГВС (опасность ожога).
Перед заменой датчика
опорожнить контур ГВС
водогрейного котла.
