27

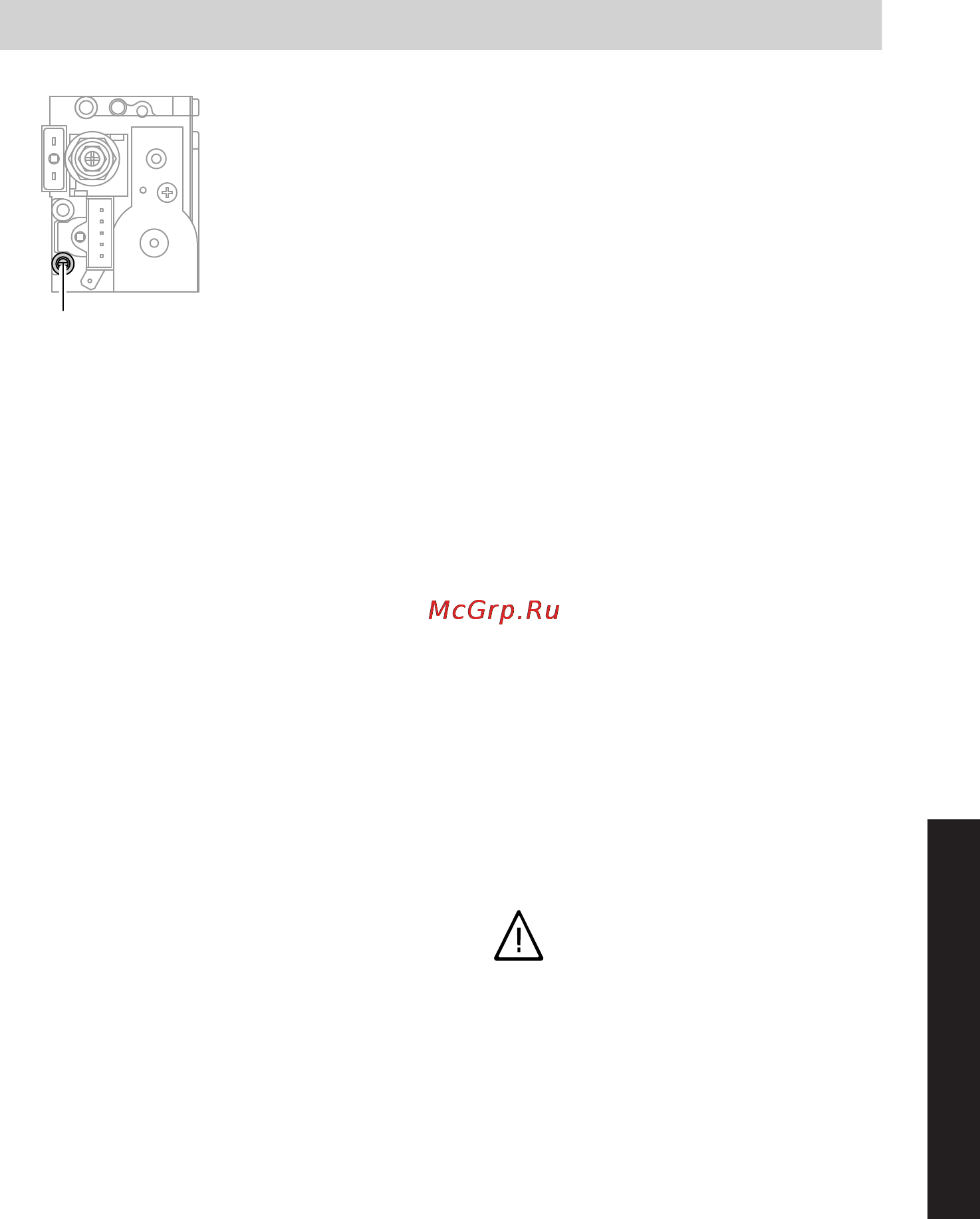

2.
A
Отпустить, не вывинчивания, винт
в измерительном штуцере
A
газо-
вой регулирующей арматуры и
подсоединить манометр.
3. Открыть запорный газовый кран.
4. Измерить статическое давление
газа и занести результат измере-
ния в таблицу "Протоколы".
Заданное значение: макс.
57,5 мбар
5. Запустить водогрейный котел.
Указание
При первичном вводе в эксплуата-
цию прибор может сигнализиро-
вать неисправность вследствие
наличия воздуха в линии подачи
газа.
Для разблокировки выключить
сетевой выключатель на контр-
оллере и примерно через 3 с вклю-
чить снова. Процесс розжига
повторяется.
6. Измерить динамическое давление
газа (давление истечения).
Заданное значение:
■ Природный газ: 20/25 мбар
■ Сжиженный газ: 30/37/50 мбар
Указание
Для измерения динамического
давления газа следует использо-
вать измерительные приборы с
точностью не менее 0,1 мбар.
7. Записать результат измерения в
таблицу "Протоколы".
Действовать согласно приведен-
ной ниже таблице.
8. Выключить сетевой выключатель
на контроллере (водогрейный
котел выключается), закрыть
запорный газовый кран, отсоеди-
нить манометр, закрутить винт
измерительного штуцера
A
.
9. Открыть запорный газовый кран и
ввести в действие котел.
Опасность
Утечка газа на измеритель-
ном штуцере может стать
причиной взрыва.
Проверить герметичность
измерительного штуцера.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
