07. Отвинтить крышку закрытой
камеры
B
.
08. Отвинтить крышку камеры сгора-
ния
C
.
09. Развинтить соединение газопро-
вода
F
.
10.
Отвинтить крепежные гайки D,
снять горелку с распределитель-
ной газовой трубой с резьбовых
шпилек и извлечь из камеры сго-
рания по направлению вперед.
11. При необходимости продуть
горелку сжатым воздухом или
очистить мыльным раствором.
Промыть чистой водой.
Указание
При мойке мыльным раствором
или промывке чистой водой
отвинтить распределитель-
ную газовую трубу, а также
электроды розжига и контроль-
ные электроды.
12. Сборка осуществляется в обрат-
ной последовательности с
использованием новых уплотне-
ний.

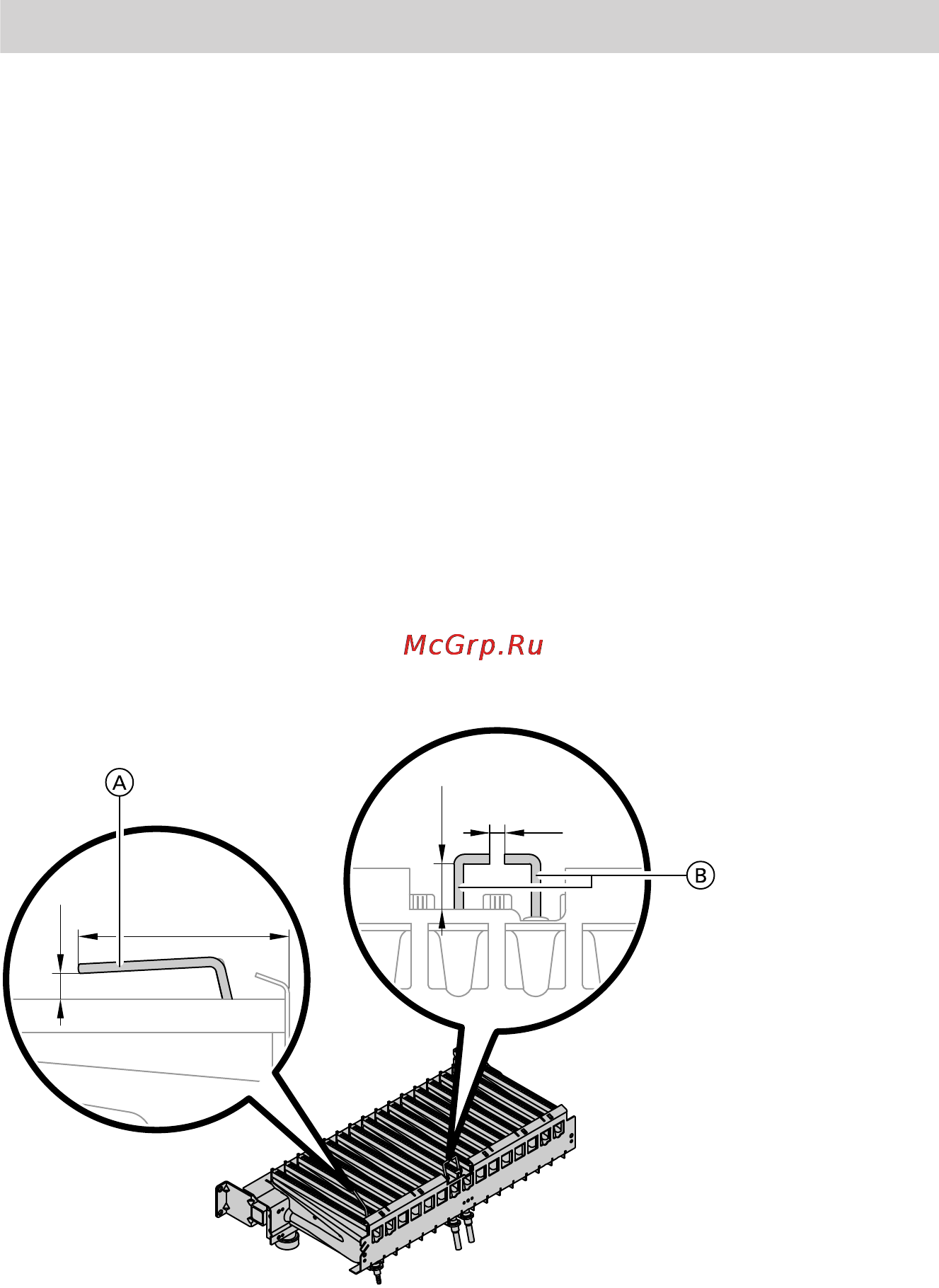

Проверка электрода розжига и ионизационого электрода
7±1
56±1
10±1
3
-0
+1
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
