Viessman VITOPEND 111-W [8/96] Подготовка к монтаж
![Viessman VITOPEND 111-W [8/96] Подготовка к монтаж](/views2/1070150/page8/bg8.png)

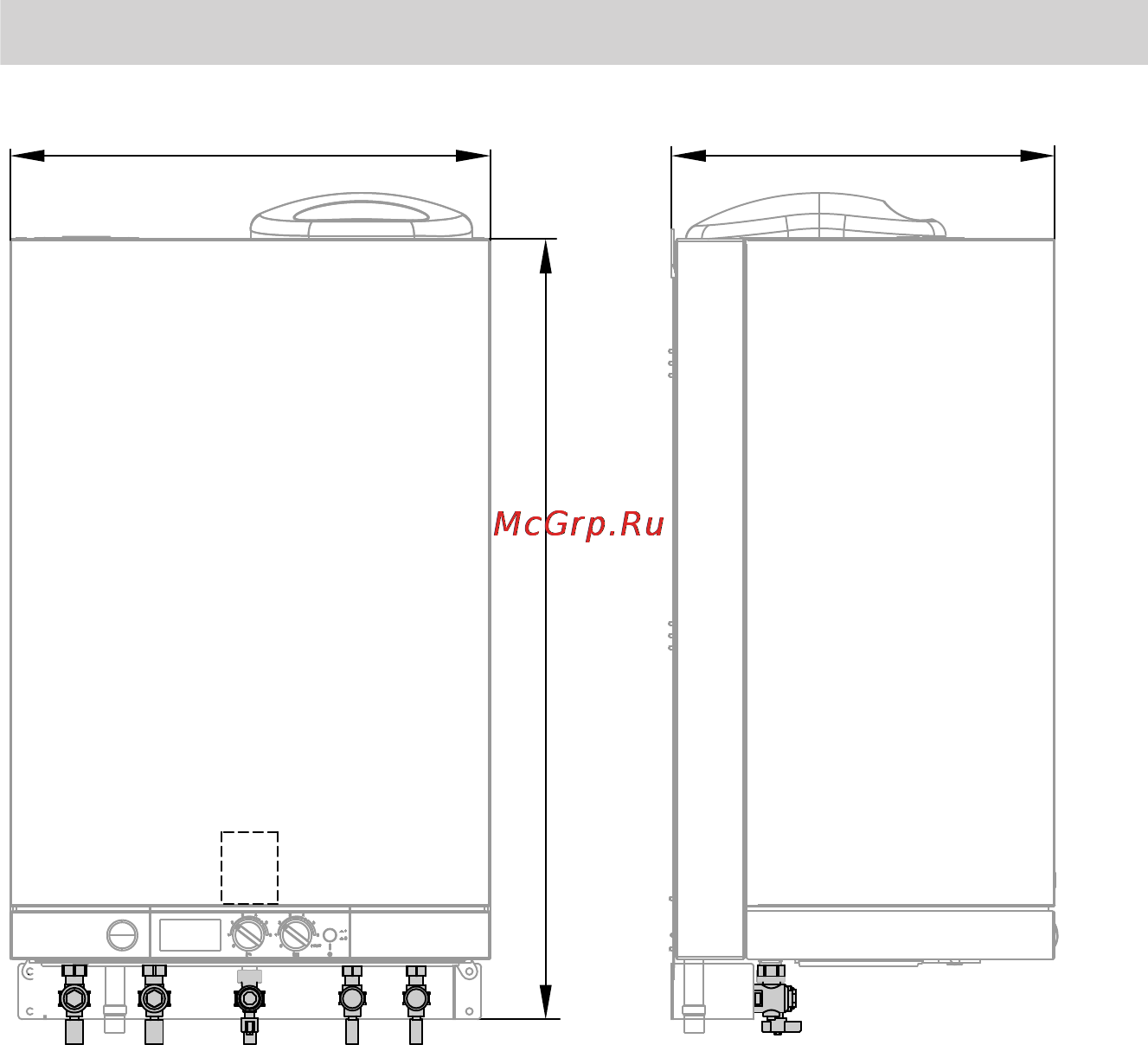

8
480
A B C D E
F
G
980
600
A
Подающая магистраль отопи-
тельного контура
B
Обратная магистраль отопитель-
ного контура
C
Подключение газа
D
Холодная вода
E
Горячая вода
F
Предохранительный клапан
емкостного водонагревателя
G
Зона для электрических кабелей
1. Подготовить подключения водя-
ного контура. Промыть отопитель-
ную установку.
2. Подготовить подключение газа
согласно предписаниям TRGI и
TRF.
3. Подготовить электрические под-
ключения.
Подготовка монтажа
Подготовка к монтажу
(продолжение)
5724 592 GUS
