40

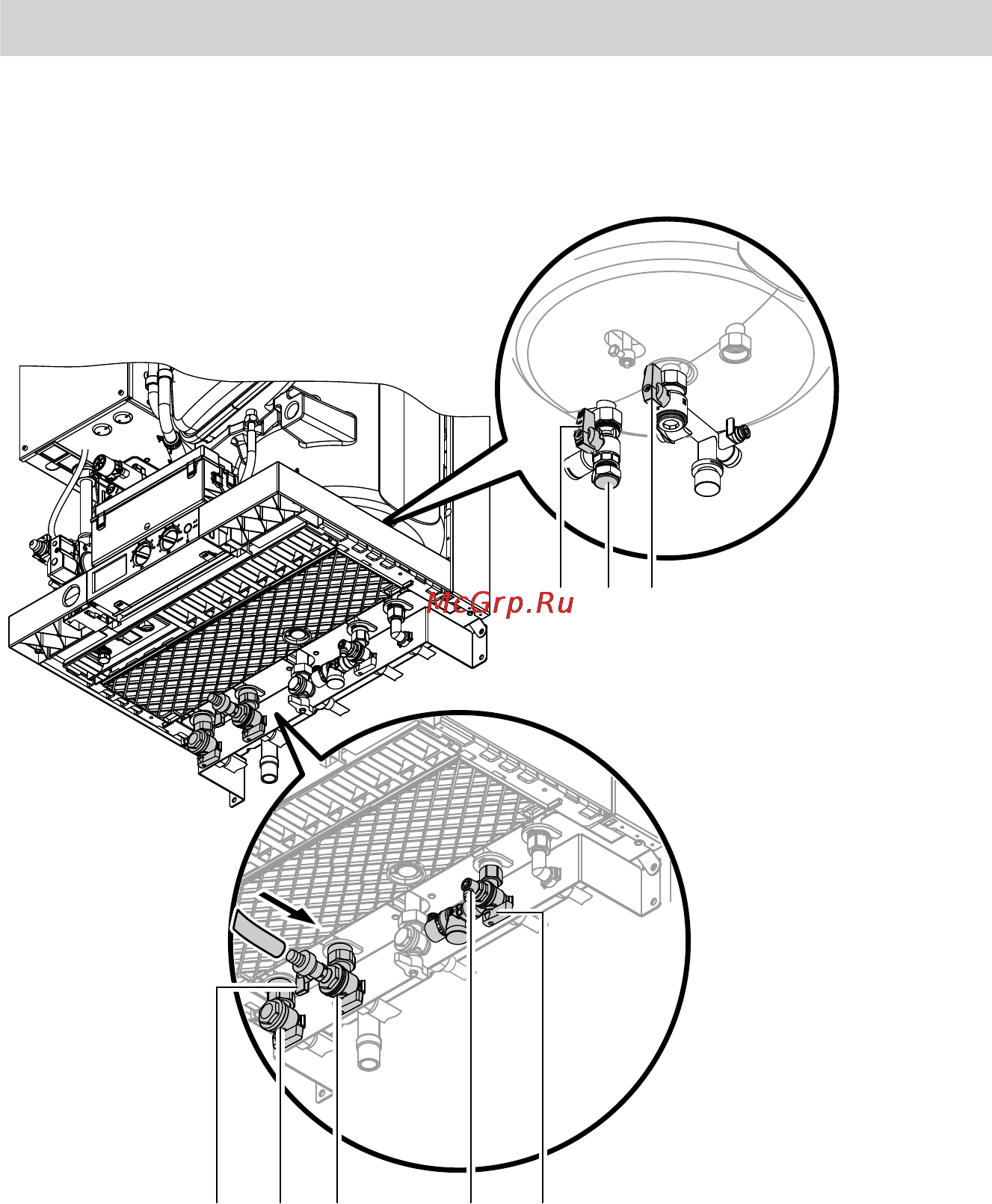

Опорожнение отопительного контура и контура ГВС водо-
грейного котла или отопительной установки
H
B CA
F G
D E
A
Кран наполнения и опорожнения
котла
B
Запорный вентиль подающей
магистрали отопительного кон-
тура
C
Запорный вентиль обратной
магистрали отопительного кон-
тура
D
Кран опорожнения емкостного
водонагревателя
E
Запорный вентиль трубопровода
холодной воды
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
