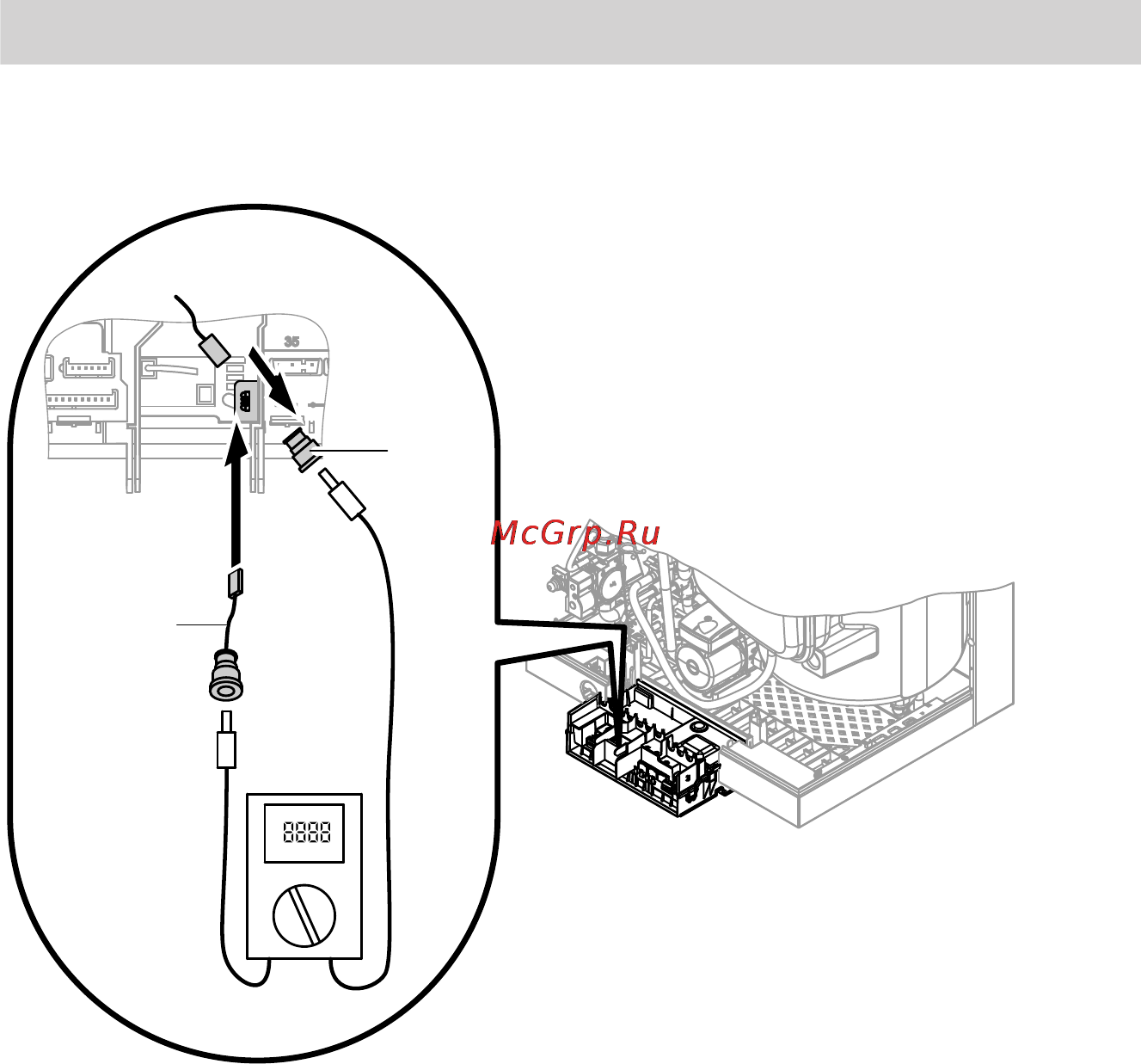

Измерение тока ионизации
A
A
Провод адаптера (поставляется в
качестве принадлежности)
1. Подключить измерительный при-
бор в соответствии с рисунком.
2. Настроить максимальную тепло-
вую мощность (см. стр. 29).
3. Ток ионизации при образовании
пламени: мин. 2 мкА
Если ток ионизации < 2 мкА: про-
верить электродный зазор (см.
стр. 38).
4. Выключить сетевой выключатель
на контроллере.
Работа при максимальной номи-
нальной тепловой мощности зав-
ершена.
5. Записать результат измерения в
таблицу "Протоколы".
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
