Viessman VITOPEND 111-W [59/96] Устранение неисправностей
![Viessman VITOPEND 111-W [59/96] Устранение неисправностей](/views2/1070150/page59/bg3b.png)
59

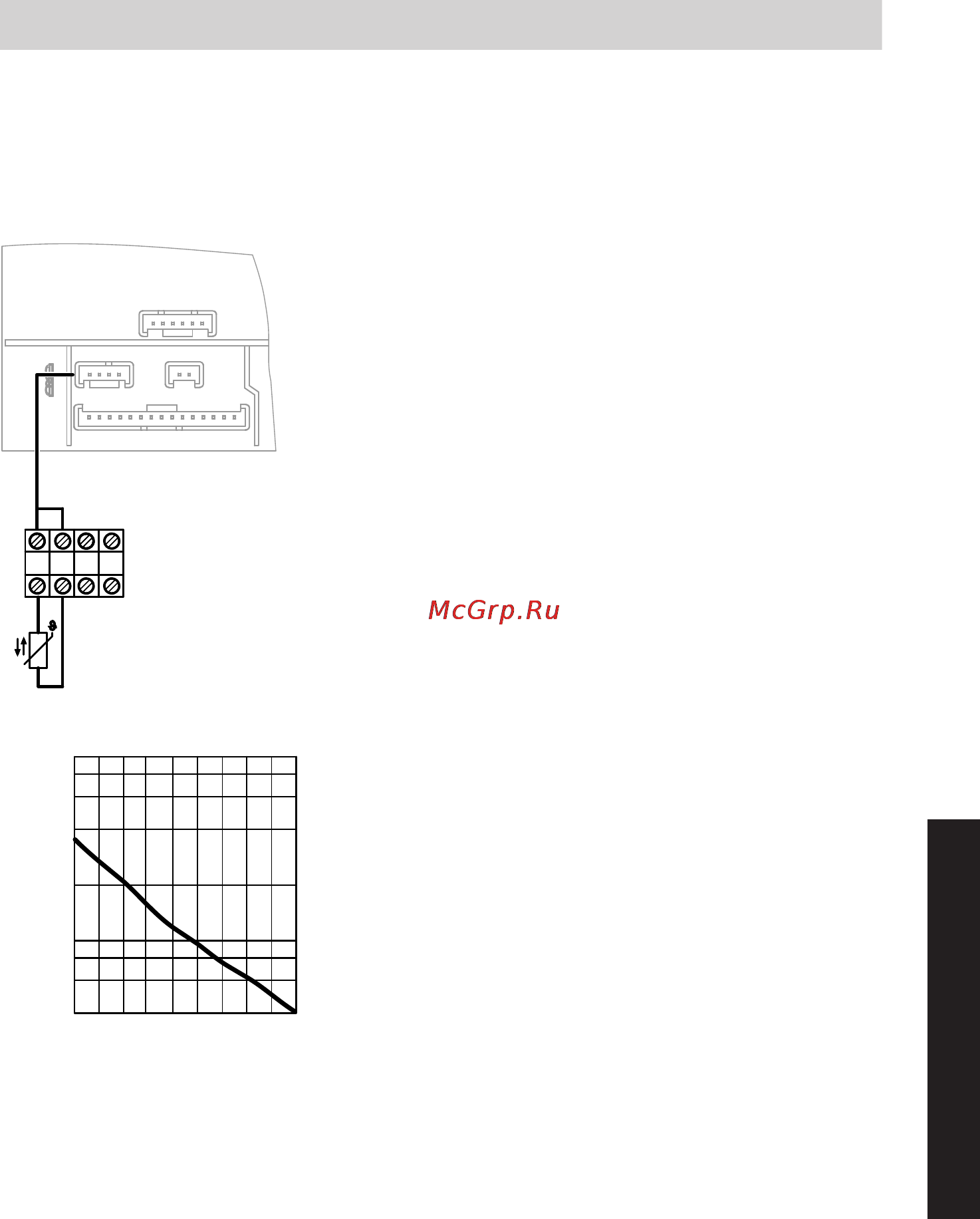

Датчик наружной температуры
1. Открыть корпус контроллера. См.
стр. 16.
X15
4 3 2 1
X21
X20
2. Отсоединить кабели датчика
наружной температуры.
100
10
-15
-10
-5 10 20 30
Температура, °C
4
6
8
20
40
60
80
Сопротивление, кОм
0
3. Измерить сопротивление датчика
и сравнить его с кривой.
4. При сильном отклонении заменить
датчик.
Устранение неисправностей
Ремонт
(продолжение)
5724 592 GUS
Сервис
