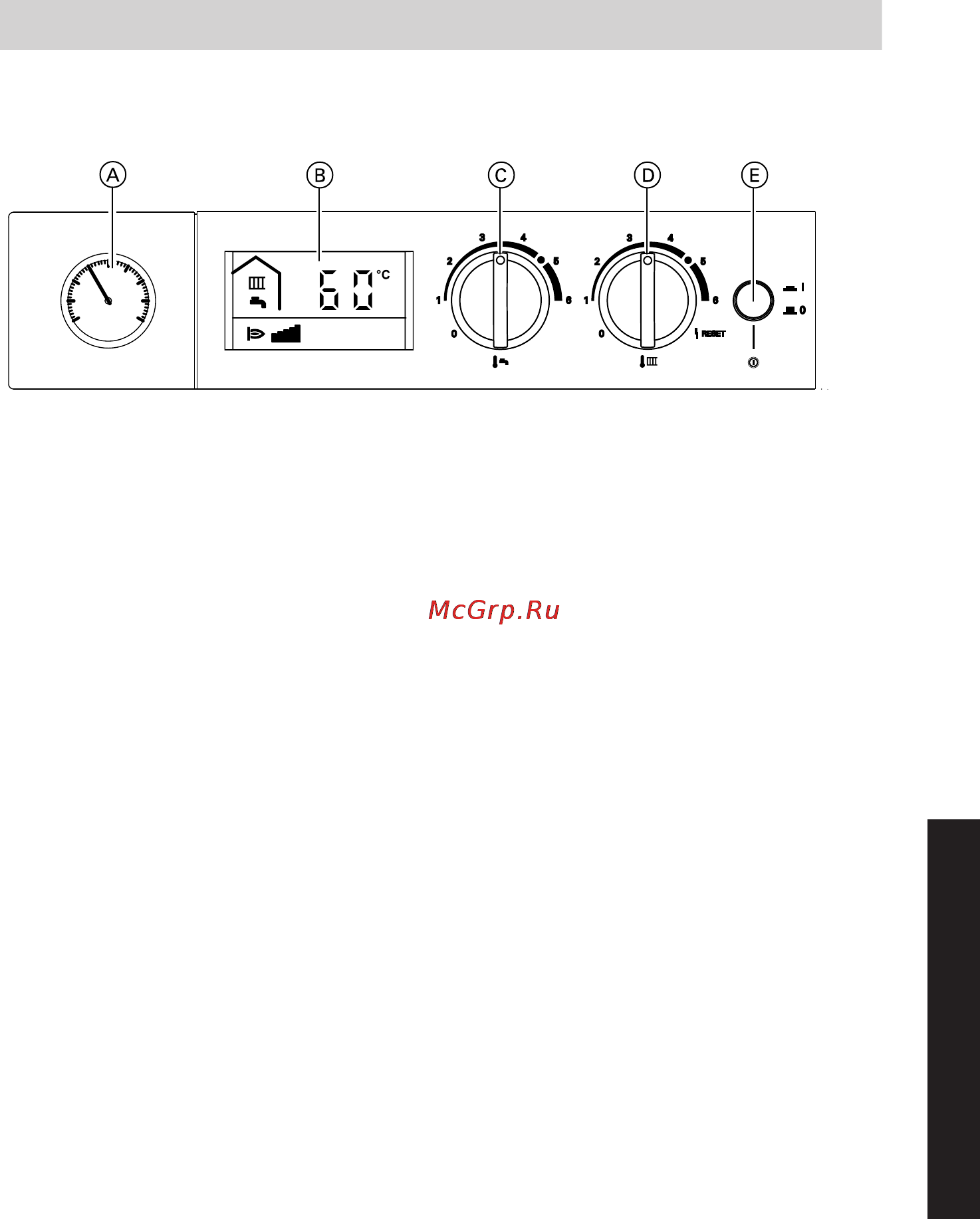

Органы управления и индикации
1
0
2
3
4
bar
A
Манометр
B
Дисплей
C
Ручка для регулирования темпе-
ратуры воды в контуре ГВС
D
Ручка для регулирования темпе-
ратуры теплоносителя
E
Сетевой выключатель
Режим отопления с постоянной температурой подачи
При подаче сигнала запроса теплоге-
нерации термостатом для помещений
поддерживается заданное значение
температуры котловой воды, устано-
вленное с помощью ручки настройки
"
tr
".
Указание
Для достижения нужной темпера-
туры помещения должна быть уста-
новлена достаточно высокая задан-
ная температура котловой воды.
Если сигнал запроса теплогенерации
отсутствует, то температура котловой
воды поддерживается на заданном
уровне температуры для защиты от
замерзания.
Температура котловой воды ограни-
чивается до 84 °C с помощью элек-
тронного термореле в газовом топоч-
ном автомате.
Диапазон настройки температуры
подающей магистрали: 40 - 76 °C.
Режим отопления с погодозависимой теплогенерацией
В режиме погодозависимой теплоге-
нерации температура котловой воды
регулируется в зависимости от наруж-
ной температуры.
Контроллер
Описание функционирования
5724 592 GUS
Сервис
