70
H
B
A
C
D
Е
F
G
A
Печатная плата в приборе
B
Реле контроля давления газа
(принадлежность)
C
Подключение к сети
D
Vitotrol 100, UTA
E
Vitotrol 100, RT
F
Vitotrol 100, UTDB
G
Vitotrol 100, UTDB-RF
H
Датчик наружной температуры
Схемы

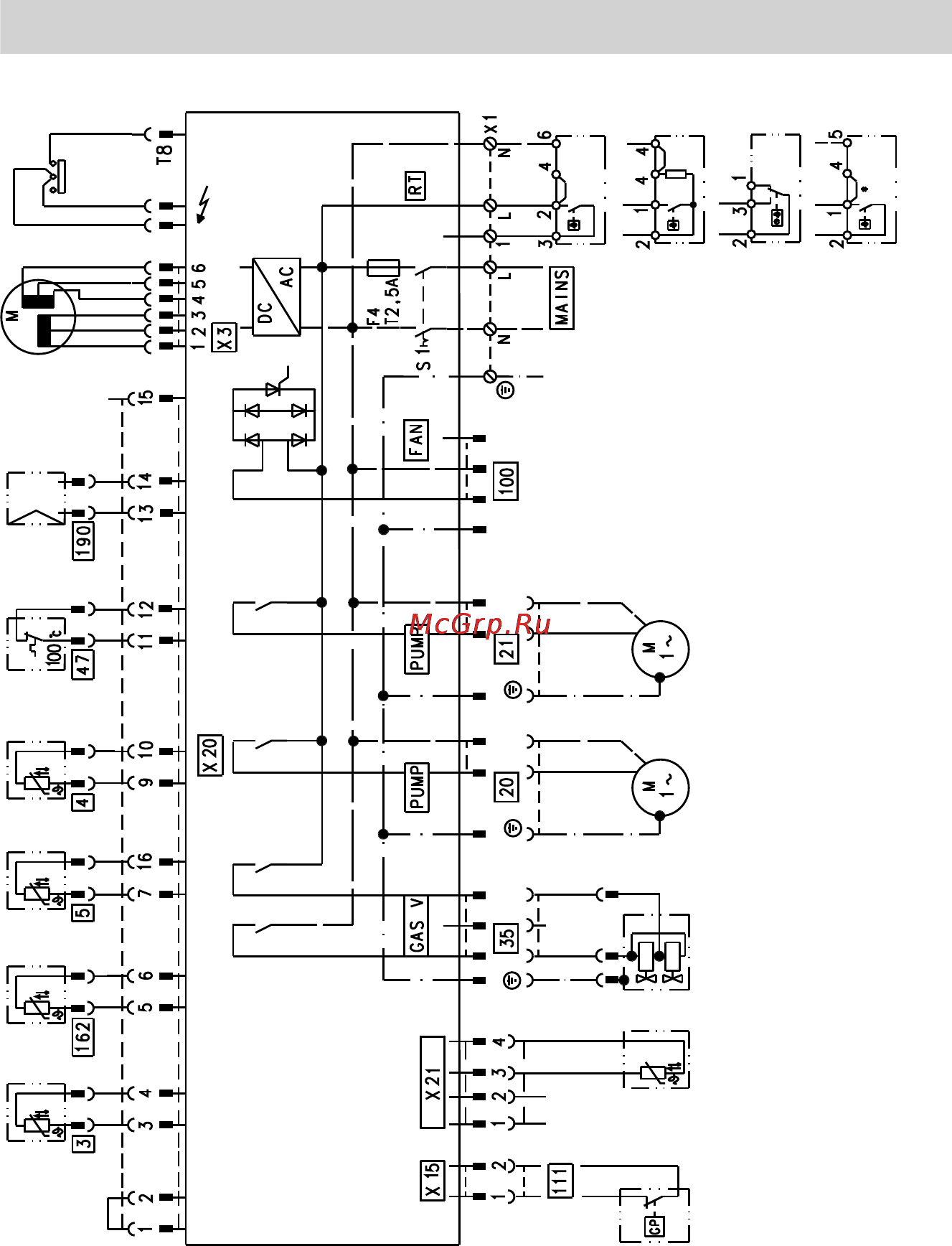

Схемы электрических соединений - котел с открытой камерой сгорания
5724 592 GUS
