Viessman VITOPEND 111-W [72/96] Схемы электрических соединений котел с закрытой камерой сгорания
![Viessman VITOPEND 111-W [72/96] Схемы электрических соединений котел с закрытой камерой сгорания](/views2/1070150/page72/bg48.png)
72
H
B
A
C
D
Е
F
G
A
Печатная плата в приборе
B
Реле контроля давления газа
(принадлежность)
C
Подключение к сети
D
Vitotrol 100, UTA
E
Vitotrol 100, RT
F
Vitotrol 100, UTDB
G
Vitotrol 100, UTDB-RF
H
Датчик наружной температуры
Схемы

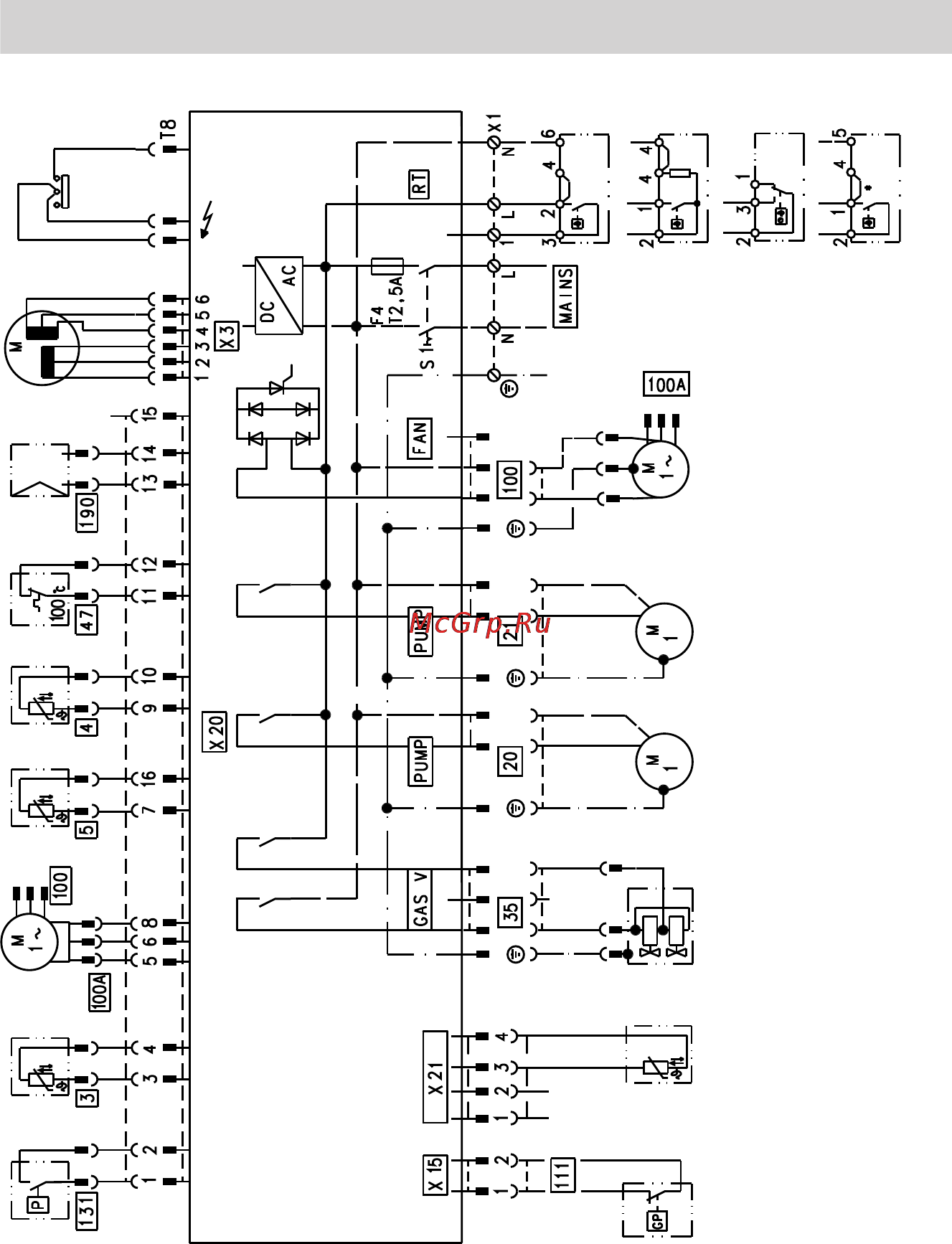

Схемы электрических соединений - котел с закрытой камерой сгорания
