63
A
A

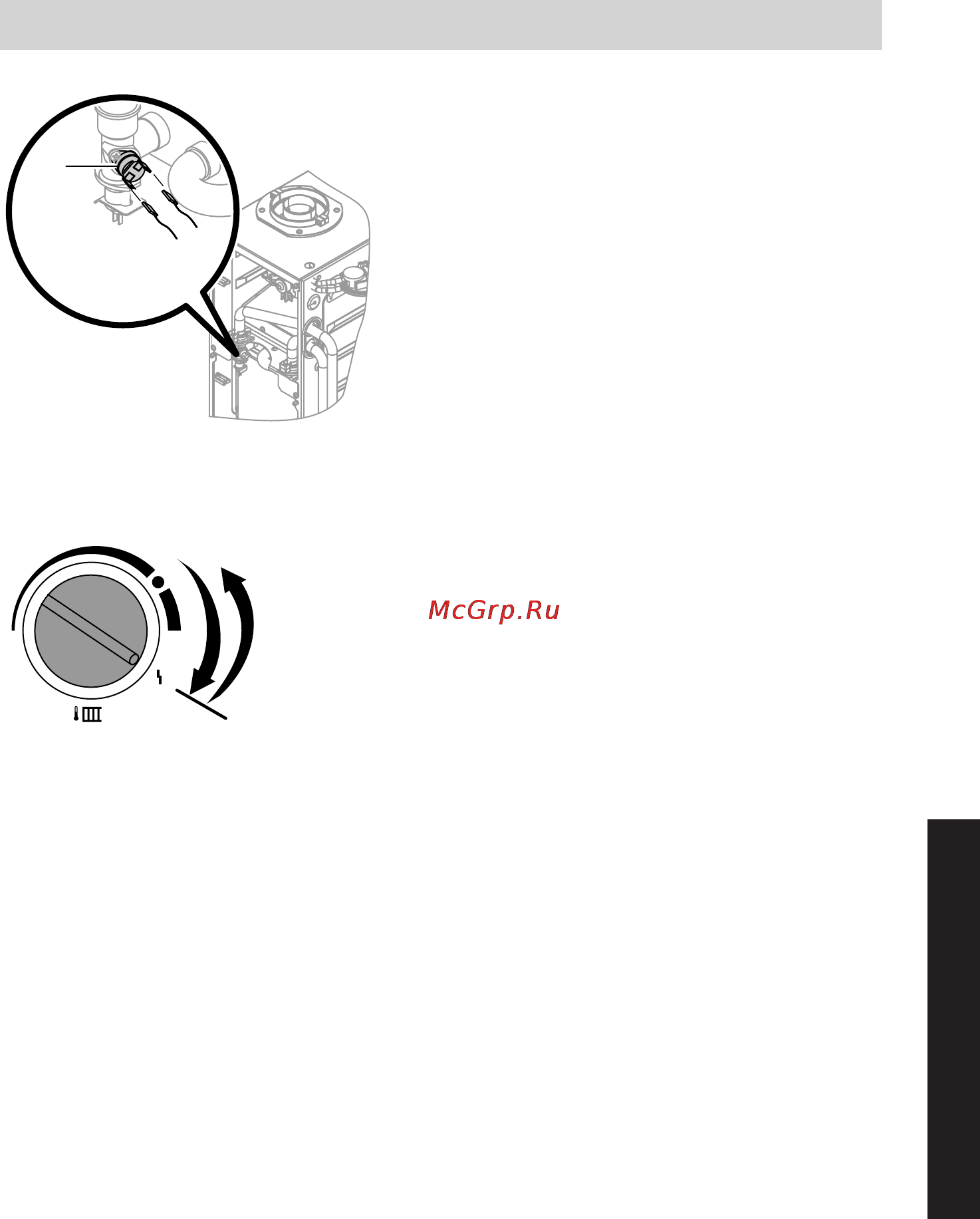

Ограничитель температуры
1. Отсоединить кабели от датчика.
2. Проверить пропускание тока огра-
ничителем температуры с
помощью универсального измери-
тельного прибора.
3. Заменить неисправный ограничи-
тель температуры.
RESET
1
2
3
4
5
6
0
4. Для разблокирования повернуть
ручку настройки "
tr
" на короткое
время до упора вправо и затем
вернуть в исходное положение.
Процесс розжига повторяется.
Устранение неисправностей
Ремонт
(продолжение)
5724 592 GUS
