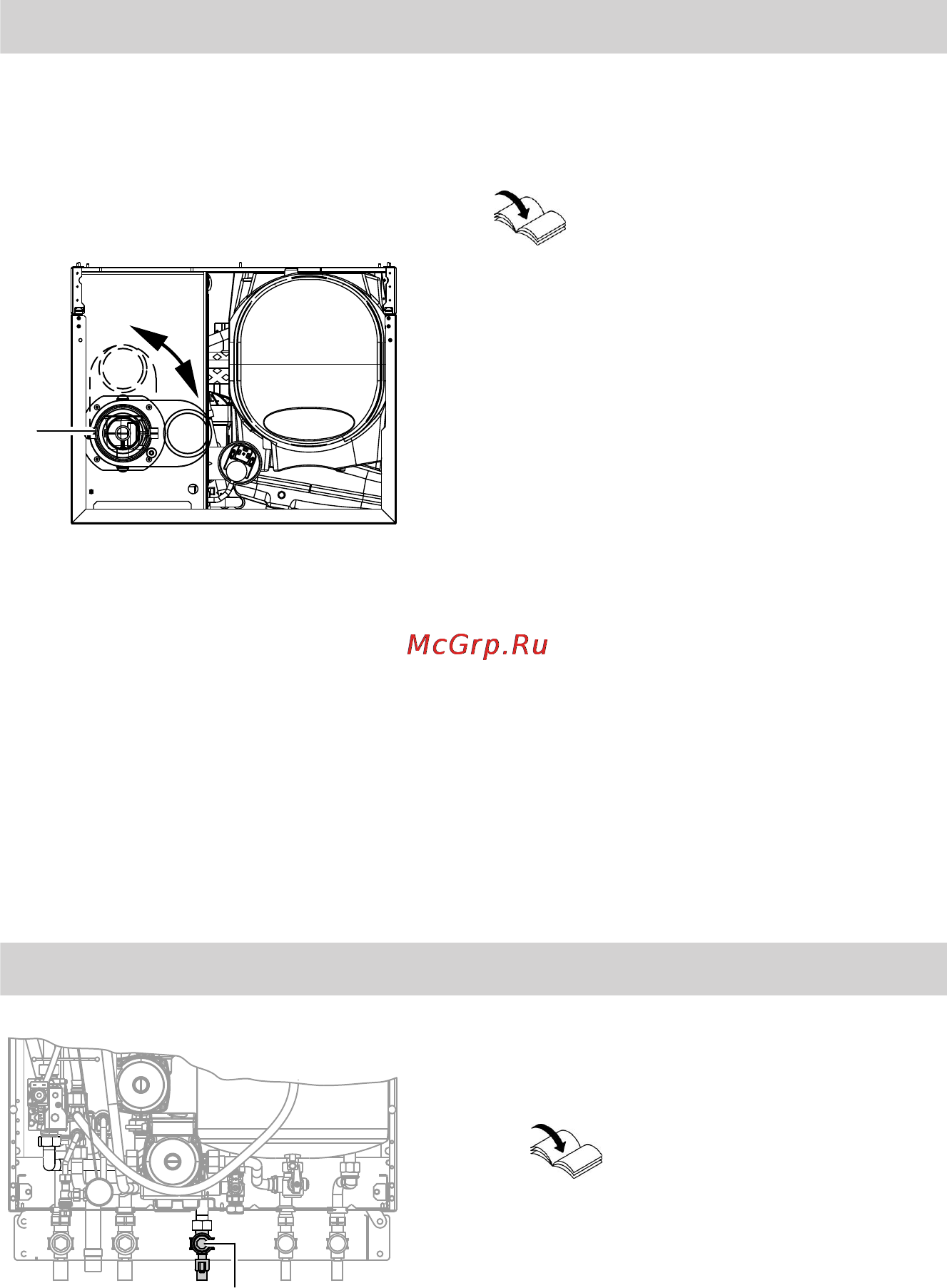

![Viessman VITOPEND 111-W [14/96] Подключение газа](/views2/1070150/page14/bge.png)
14
Указание
Монтажная зона для патрубка
параллельного присоединительного
элемента котла
C
:
C
Смонтировать систему удаления про-
дуктов сгорания.
Инструкция по монтажу
системы удаления продуктов
сгорания
Указание
В систему "Воздух - продукты сгора-
ния" должен быть вставлен реви-
зионный элемент с конденсатосбор-
ником.
Система "Воздух - продукты сгорания" 80/80 мм
В неотапливаемых помещениях труба для приточного воздуха должна быть
снабжена теплоизоляцией.
Указание
Измерение содержания вредных
веществ в уходящих газах выпол-
нять только с установленной кры-
шкой закрытой камеры.
Подключение газа
A
A
Запорный газовый кран
1. Подсоединить запорный газовый
кран.
Переоборудование для
работы на другом виде
газа:
Инструкция по монтажу
набора сменных жиклеров
Последовательность монтажа
Подключение газохода котла с закрытой камерой…
(продолжение)
5724 592 GUS
