6. Дополнительное оборудование
99
6

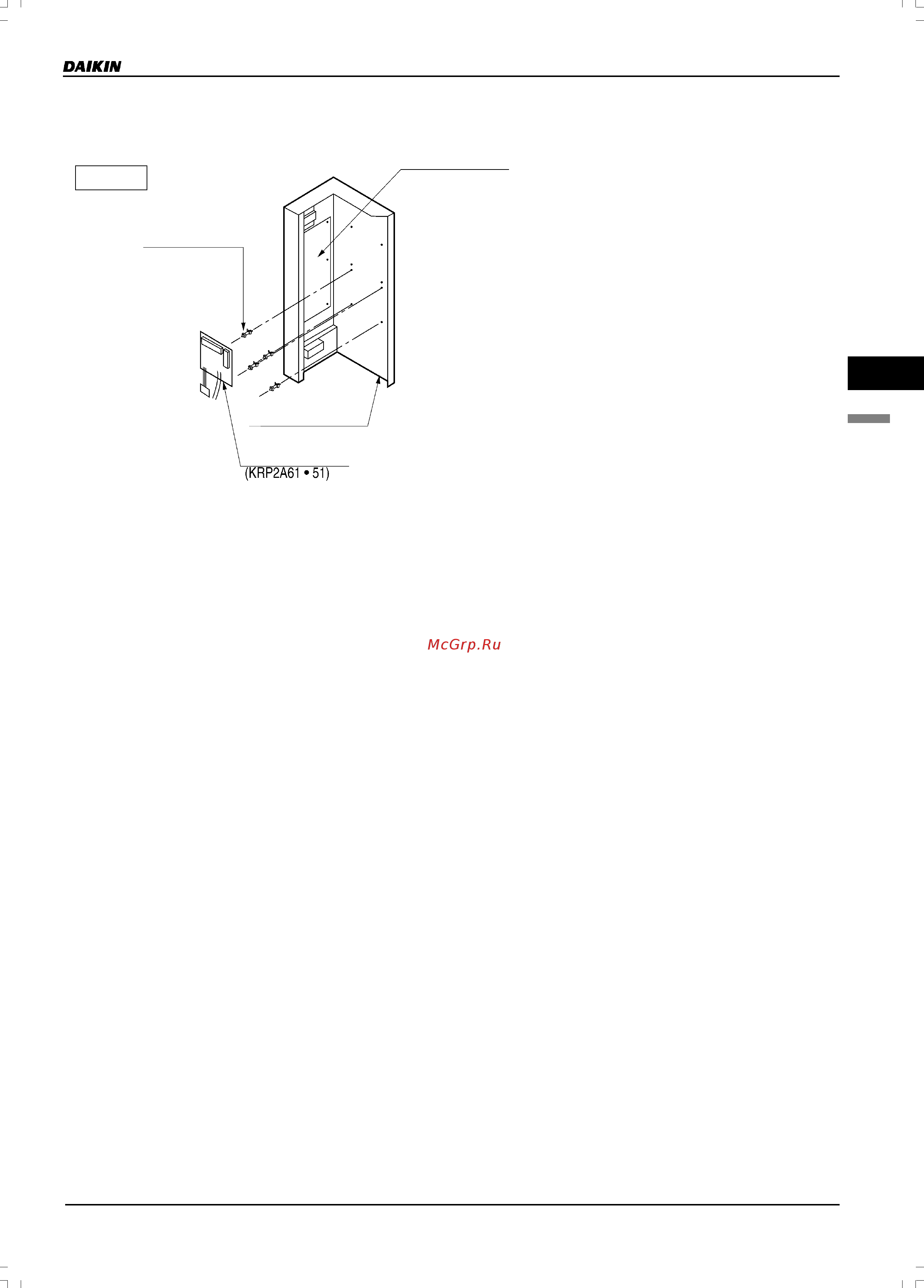

6.3RKRP2A51, KRP2A61: адаптер для подключения дополнительного электрооборудования
3
Напольный блок (встроенного типа)
Печатная плата
в сборе
Стойка печатной
платы
Коробка с
электрическими
компонентами
Адаптер
(HC0250)
4. Электропроводка
1. Прежде всего, проложите проводку между внутренними и наружными блоками, затем проводку к отдельным источникам
электропитания и проводку между внутренними блоками и пультами управления. После этого проверьте правильность
подключений. (Если требуется управление группой с помощью пульта управления, то проверьте проводку управления.)
Более подробная информация содержится в руководствах по монтажу внутренних и наружных блоков.
2. Затем проложите проводку между адаптером для подключения дополнительного электрооборудования (1) и внутренними
блоками. Более подробная информация содержится в разделе «Прокладка проводов к внутренним блокам».
3. Наконец, проложите проводку между внешними устройствами, такими как контрольная панель главного компьютера, и
выполните необходимые установки. Более подробная информация содержится в разделе «Прокладка проводов к
внешним устройствам (контрольная панель главного компьютера)».
Примечание
Установка адресов для централизованного управления не требуется (она выполняется автоматически).
(HC0122)
