4. Монтаж
83
4
4.9RНачальная установка
9
Цель Устройство управления Процедура
Если используется центральный
пульт управления и общий пульт
включения и выключения, то вы
должны произвести установку
параметров для каждого из блоков,
подключенных к центральной линии
управления.
<Пример>
• Пульт управления внутреннего блока BRC1C517
Если требуется

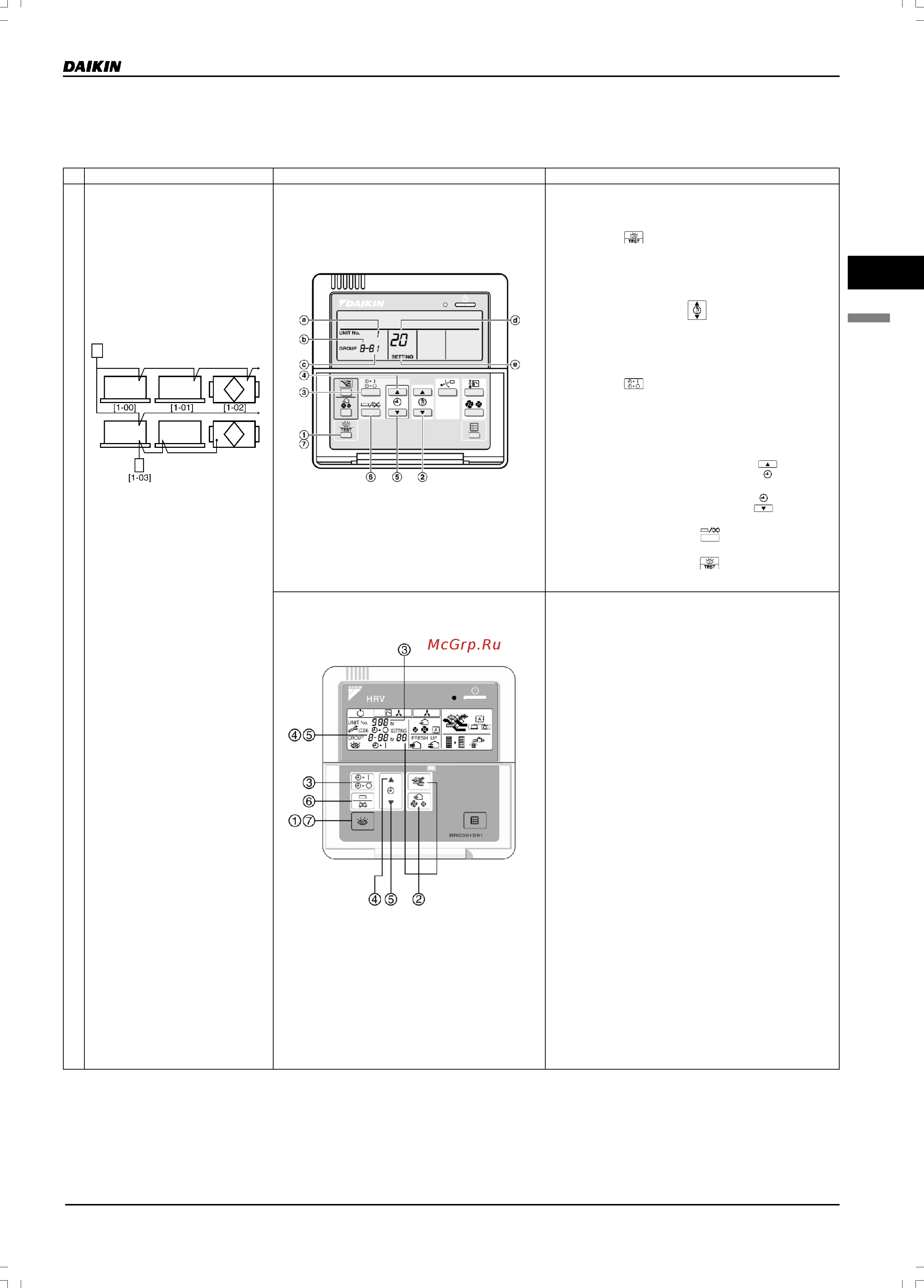

4.9.2 Инструкция для задания номера группы для централизованного управления
Ниже описана инструкция для задания номера группы для централизованного управления с пульта управления внутреннего
блока.
Пульт управления
внутреннего блока
Центральный пульт управления
или
пульт включения и выключения
Ниже описан порядок установки
параметров.
햲 В режиме нормальной работы нажмите на
кнопку «
» и удерживайте ее не менее
четырех секунд; в результате произойдет
переход в режим ЗАДАНИЯ ЗНАЧЕНИЙ В
ПОЛЯХ.
햳 Выберите требуемый НОМЕР РЕЖИМА с
помощью кнопки «
».
햴 В режиме группового управления при
установке параметров каждого из
внутренних блоков (если были выбраны
режимы № 20, 21, 22 и 23) нажмите на
кнопку «
» и выберите НОМЕР
ВНУТРЕННЕГО БЛОКА, для которого
должны быть заданы значения. (Эта
операция не является необходимой, если
установка значений производится для
группы.)
햵 Нажмите на верхнюю кнопку «
» и
выберите ПЕРВЫЙ КОД.
햶 Нажмите на нижнюю кнопку «
» и
выберите ВТОРОЙ КОД.
햷 Нажмите на кнопку «
» один раз;
текущие значения УСТАНОВЛЕНЫ.
햸 Нажмите на кнопку «
», чтобы вернуться
в РЕЖИМ НОРМАЛЬНОЙ РАБОТЫ.
• BRC301B61
Для блоков, отмеченных квадратными
скобками [], не требуется установка
номера группы для централизованного
пульта управления, подключенного к
центральной линии управления
(автоматическое задание адреса).
햲 Нажмите на кнопку ПРОВЕРКИ и
удерживайте ее не менее четырех секунд.
햳 С помощью кнопки РЕЖИМ ВЕНТИЛЯЦИИ
И РАСХОД ВОЗДУХА выберите номер
режима «00».
햴 С помощью верхней или нижней секции
кнопки ТАЙМЕР установите номер группы
для централизованного пульта
управления.
(Если используется общий пульт
включения и выключения, то на нем
отображается только номер группы,
выбранный с помощью переключателя
управления зонами).
햵 Нажмите на кнопку ПРОГРАММА/ОТМЕНА
один раз, чтобы ввести значение номера
группы, отображаемое на индикаторе.
햶 Нажмите на кнопку ПРОВЕРКА, чтобы
вернуться в режим нормальной работы.
Примечание
Номер группы не должен повторяться.
Подключите электропитание к пульту управления.
(Значения не могут быть установлены при отсутствии электропитания.)
(HC0094)
