5. Эксплуатация
86
5
5.1RМетоды управления
1
5.1.2 Управление блоками HRV с помощью пульта управления для кондиционера
системы VRV
В том случае, когда кондиционер системы VRV непосредственно соединен воздуховодом с блоком HRV, пульт управления
кондиционером не может быть использован для выбора режима ВЕНТИЛЯЦИЯ. Чтобы использовать блок HRV, не включая
кондиционер, переведите кондиционер в режим ВЕНТИЛЯТОР (FAN VENTILATION) и выберите малую скорость вентилятора.

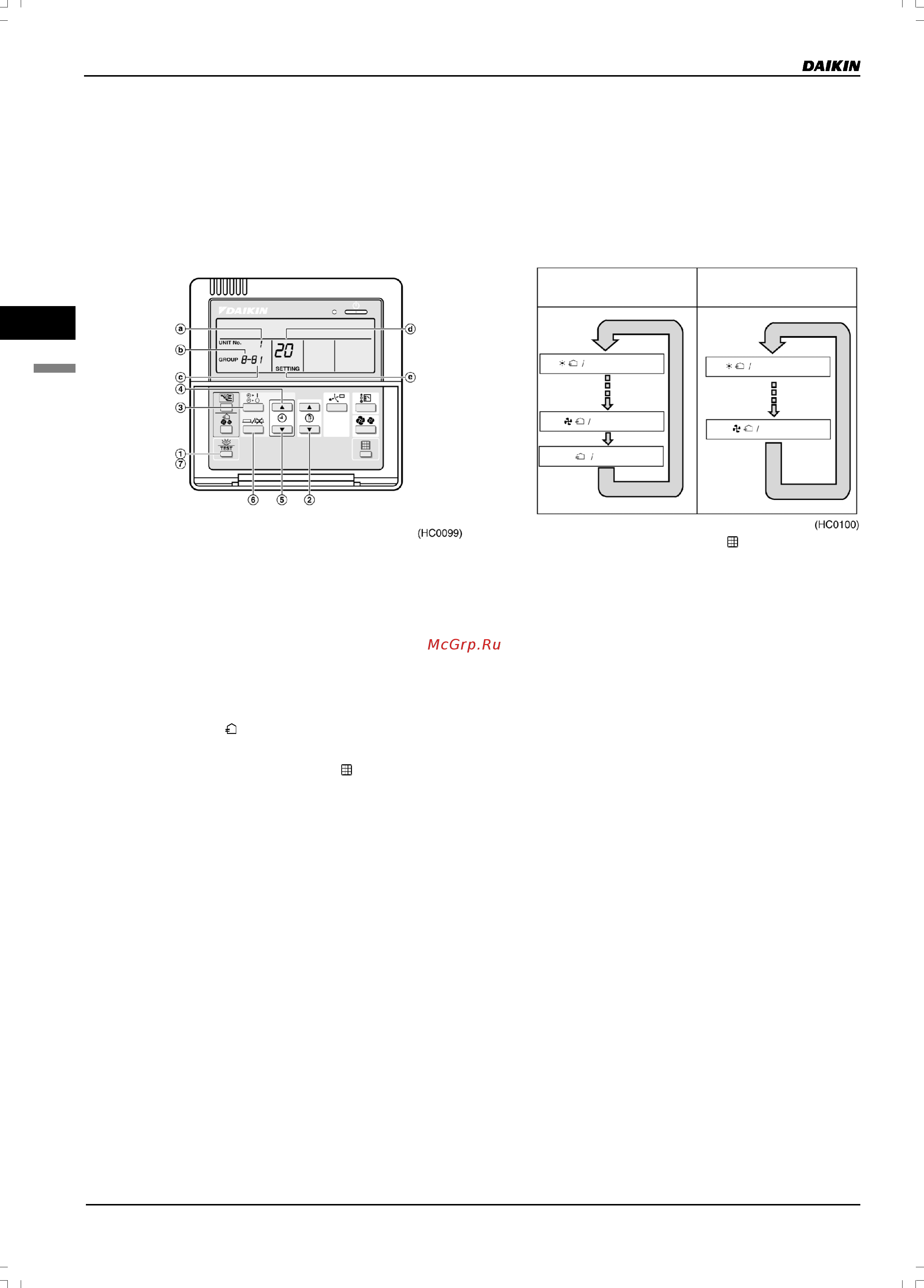

Пульт управления внутреннего блока
BRC1C517
• При каждом нажатии на кнопку выбора режима работы
показания индикатора режима работы изменяются, как
показано ниже.
пример
Если кондиционер и блок HRV не
соединены воздуховодом
Если кондиционер и блок HRV
соединены воздуховодом
Вентиляция
с охлаждением
Вентилятор
Вентиляция
Вентиляция
с охлаждением
Вентилятор
• Если на дисплее появляется значок « » FILTER (ФИЛЬТР),
то следует очистить фильтр блока HRV (см. раздел 3).
5.1.3. Независимое управление блоком
HRV с помощью централизованного
управления
(DCS302B61)
• После выбора зоны, в которой требуется только работа
блока HRV, нажмите на кнопку выбора режима работы и
выберите режим «
» VENTILATION (ВЕНТИЛЯЦИЯ).
Теперь управление блоком HRV может осуществляться
независимо от кондиционера.
• Если на дисплее появляется значок «
» FILTER
(ФИЛЬТР), то следует очистить фильтр блока HRV
(см. раздел 3).
