6. Дополнительное оборудование
101
6
6.3RKRP2A51, KRP2A61: адаптер для подключения дополнительного электрооборудования
3
Прокладка проводов к внешним устройствам (контрольная панель главного компьютера)

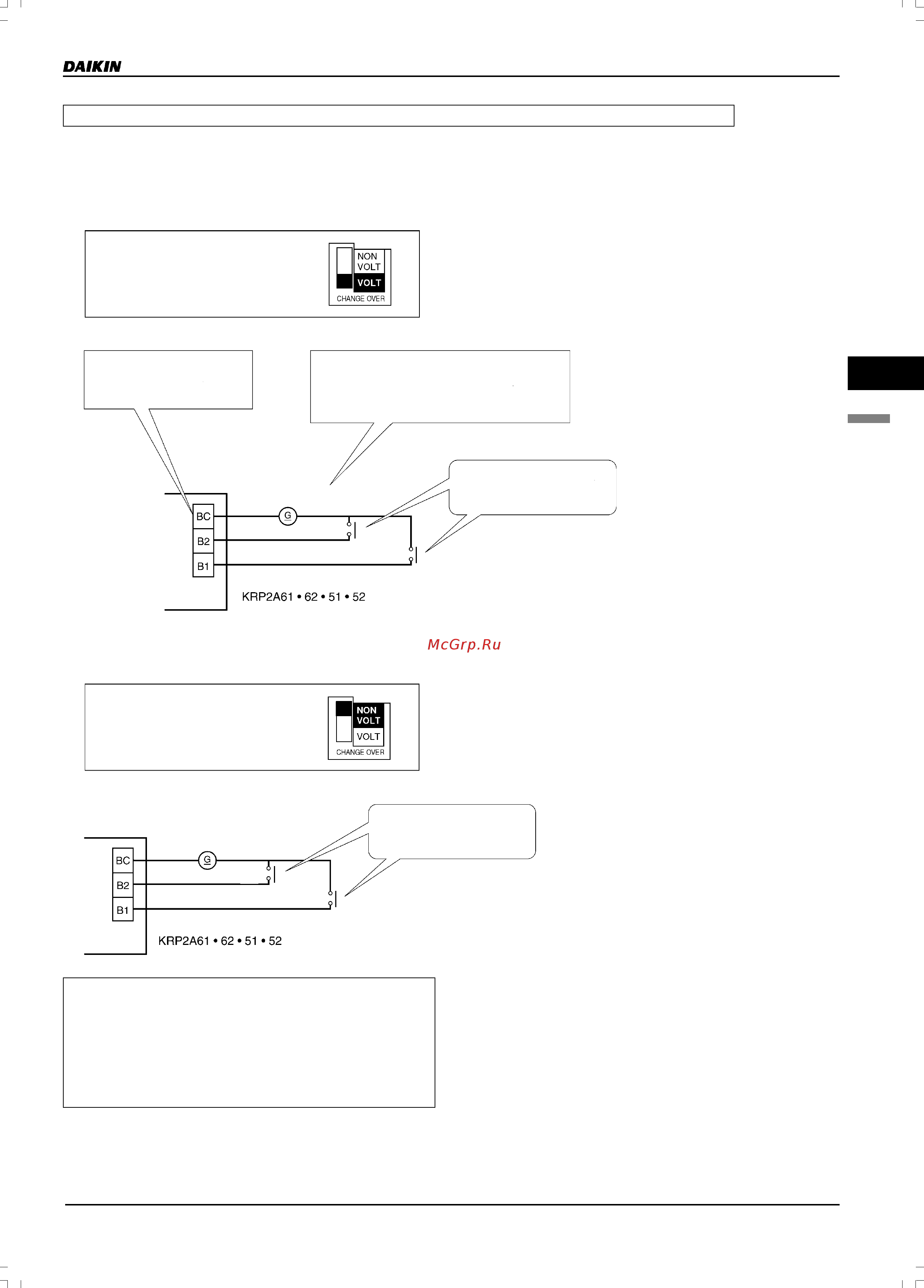

1. Вход пульта управления (управление работой)
Подключите провода, как описано ниже. Проводка различается в зависимости от того, подается ли на входы напряжение
или нет.
• Если на входы подается напряжение
Установите переключатель
входов (SS1) в положение «VOLT»
(«НАПРЯЖЕНИЕ»).
(Заводская установка: VOLT)
Подключите вход
управления к общему
контакту (неполярному).
Используйте внешний источник электро
питания с напряжением 1224 В. Для
каждого контакта требуется ток около
10 мА, поэтому следует правильно выбрать
мощность источника электропитания.
Используйте слаботочный
выключатель, имеющий
номинальный ток не
меньше 1 мА при 12 В.
Вход В
Вход А
Пост. напряжение 1224 В
Адаптер
• Если на входы не подается напряжение
Установите переключатель
входов (SS1) в положение «NON VOLT»
(«НЕТ НАПРЯЖЕНИЯ»).
Вход В
Вход А
Пост. напряжение 1224 В
Адаптер
(Технические характеристики проводки)
Тип проводов ........ Изолированный провод (двухжильный)
Сечение ................ 0,18~1,25 мм
2
Длина ................... Не более 150 м
<ВАЖНОЕ ЗАМЕЧАНИЕ>
Для обеспечения нормальной работы системы проводка
управления должна располагаться на расстоянии не менее
50 мм от проводки силового электропитания.
(HC0124)
Используйте слаботочный
выключатель, имеющий
номинальный ток не
меньше 1 мА при 12 В.
