6. Дополнительное оборудование
163
6

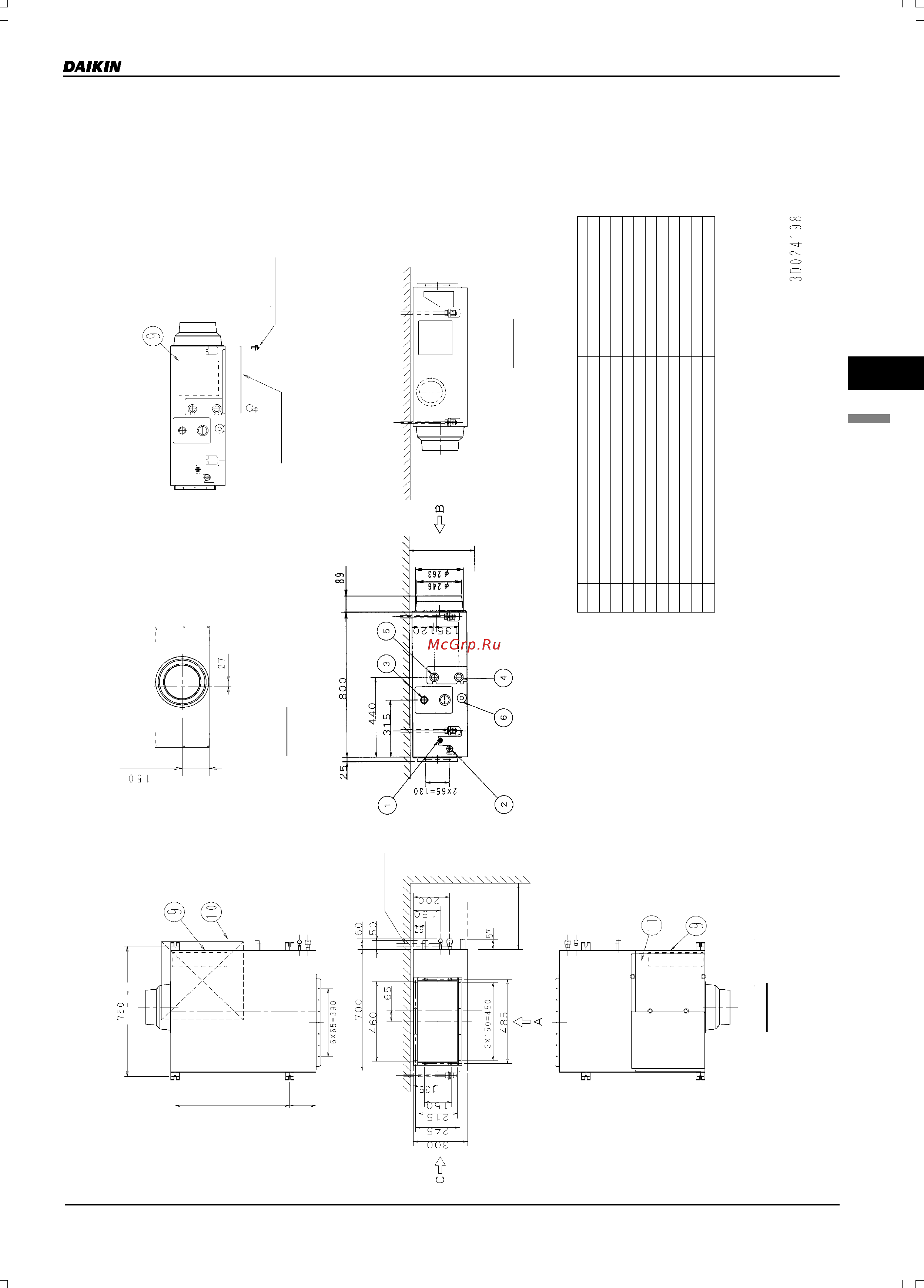

BHDM100AJVE
(ТОЧКА ДЛЯ ПОДВЕШИВАНИЯ)
(ТОЧКА ДЛЯ ПОДВЕШИВАНИЯ)
145 630
ВИД В
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
Нижняя пластина
Подключение проводки
Снимите винты и нижнюю пластину.
Откройте крышку электрического щитка.
4 ВИНТА
ЗОНА
ОБСЛУЖИВАНИЯ
НЕ МЕНЕЕ 300
НЕ МЕНЕЕ 300
ПРОСТРАНСТВО, ТРЕБУЕМОЕ
ДЛЯ УСТАНОВКИ
ВИД A
ВИД C
11 НИЖНЯЯ ПЛАСТИНА
10 СМОТРОВОЙ ЛЮК 450 × 450
9 ЭЛЕКТРИЧЕСКИЙ ЩИТОК
8 ФЛАНЕЦ ВОЗДУХОВОДА ВСАСЫВАНИЯ ∅200
7 ФЛАНЕЦ ВОЗДУХОВОДА НАГНЕТАНИЯ
6 ДРЕНАЖНЫЙ ШТУЦЕР VP25 (наруж. диам. 32, внутр. диам. 25)
5 ОТВЕРСТИЕ ДЛЯ ПРОВОДКИ ЭЛЕКТРОПИТАНИЯ
4 ОТВЕРСТИЕ ДЛЯ МЕЖБЛОЧНОЙ ПРОВОДКИ
3 ШТУЦЕР ДРЕНАЖНОГО ТРУБОПРОВОДА VP25 (наруж. диам. 32, внутр. диам. 25)
2 ШТУЦЕР ДЛЯ ПРИСОЕДИНЕНИЯ ТРУБОПРОВОДА ЖИДКОСТИ ∅15,9 ШТУЦЕРНОЕ СОЕДИНЕНИЕ
1 ШТУЦЕР ДЛЯ ПРИСОЕДИНЕНИЯ ТРУБОПРОВОДА ГАЗА ∅9,5 ШТУЦЕРНОЕ СОЕДИНЕНИЕ
ПОЗ. НАИМЕНОВАНИЕ ОПИСАНИЕ
6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
