5. Эксплуатация
87
5

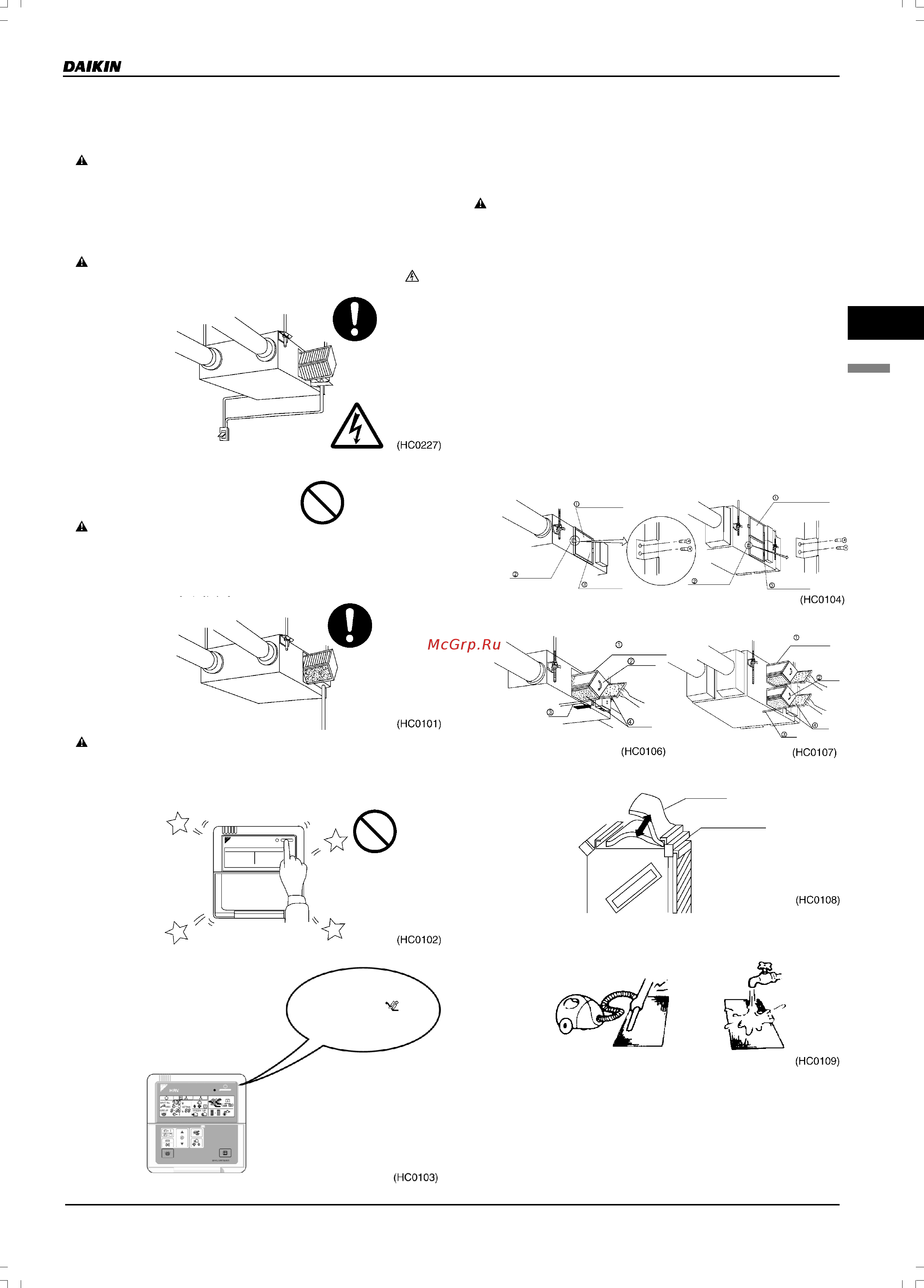

5.2RМеры предосторожности при эксплуатации
2
5.2 Меры предосторожности при
эксплуатации
ПРЕДУПРЕЖДЕНИЕ
Внимание! Пользователю запрещается производить
проверку или техническое обслуживание
самостоятельно.
Для проведения таких работ обратитесь к квалифици`
рованному специалисту сервисной службы.
ПРЕДУПРЕЖДЕНИЕ
Перед началом работ с оконечными устройствами (
)
необходимо отключить все линии электропитания.
ВЫКЛ.
Возможно поражение электрическим током. Перед
проведением технического обслуживания блока всегда
отключайте электропитание.
ПРЕДУПРЕЖДЕНИЕ
Обязательно используйте воздушный фильтр.
В противном случае произойдет засорение
теплообменника, что, возможно, приведет к ухудшению
работы блока и к его последующему выходу из строя.
ПРЕДУПРЕЖДЕНИЕ
Не изменяйте резко режимы работы. Это может
привести не только к нарушению нормальной работы, но
и к выходу из строя переключателей или реле внутри
блока.
Не используйте
«байпасный»
режим вентиляции
зимой!!!
5.3 Техническое обслуживание
(только для квалифицированных
специалистов сервисной
службы)
ПРЕДОСТЕРЕЖЕНИЕ
Техническое обслуживание может производиться только
квалифицированным специалистом сервисной службы.
Никогда не производите проверку или очистку
работающего блока HRV. Возможно поражение
электрическим током; также очень опасно прикасаться к
вращающимся частям.
Обязательно переведите переключатель РАБОТА
(OPERATION) в состояние отключения и отсоедините
электропитание.
444
ПЕРИОДИЧНОСТЬ ОЧИСТКИ 444 ВОЗДУШНЫЙ ФИЛЬТР
НЕ РЕЖЕ, ЧЕМ ОДИН РАЗ В ГОД
(ПРИ ОБЫЧНОЙ ЭКСПЛУАТАЦИИ В ОФИСЕ)
(ПРИ НЕОБХОДИМОСТИ ПРОИЗВОДИТЕ ОЧИСТКУ
ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ЧАЩЕ)
1. Проникнув в припотолочное пространство через
смотровой люк, снимите элементы крепления
сервисного лючка и сам лючок.
2.
Сервисный лючок
Фиксатор
Крепления
Сервисный лючок
Фиксатор
Крепления
Теплообменник (× 2)
Рукоятка
Направляющая
Фильтр
Теплообменник
(× 2)
Рукоятка
Направляющая
Фильтр
3. Снимите воздушный фильтр
Воздушный фильтр
Теплообменник
4. Для очистки воздушного фильтра слегка постучите по
нему ладонью или удалите пыль пылесосом. Если
фильтр сильно загрязнен, вымойте его нейтральным
моющим средством.
5. Из вымытого воздушного фильтра следует полностью
удалить воду и просушить его в течение 20`30 минут в
тени. После того, как воздушный фильтр полностью
высох, установите его на место.
(Сторона фильтра с маркировкой INSIDE должна быть
обращена к теплообменному блоку.)
6. Установите на место сервисный лючок и надежно
закрепите его.
