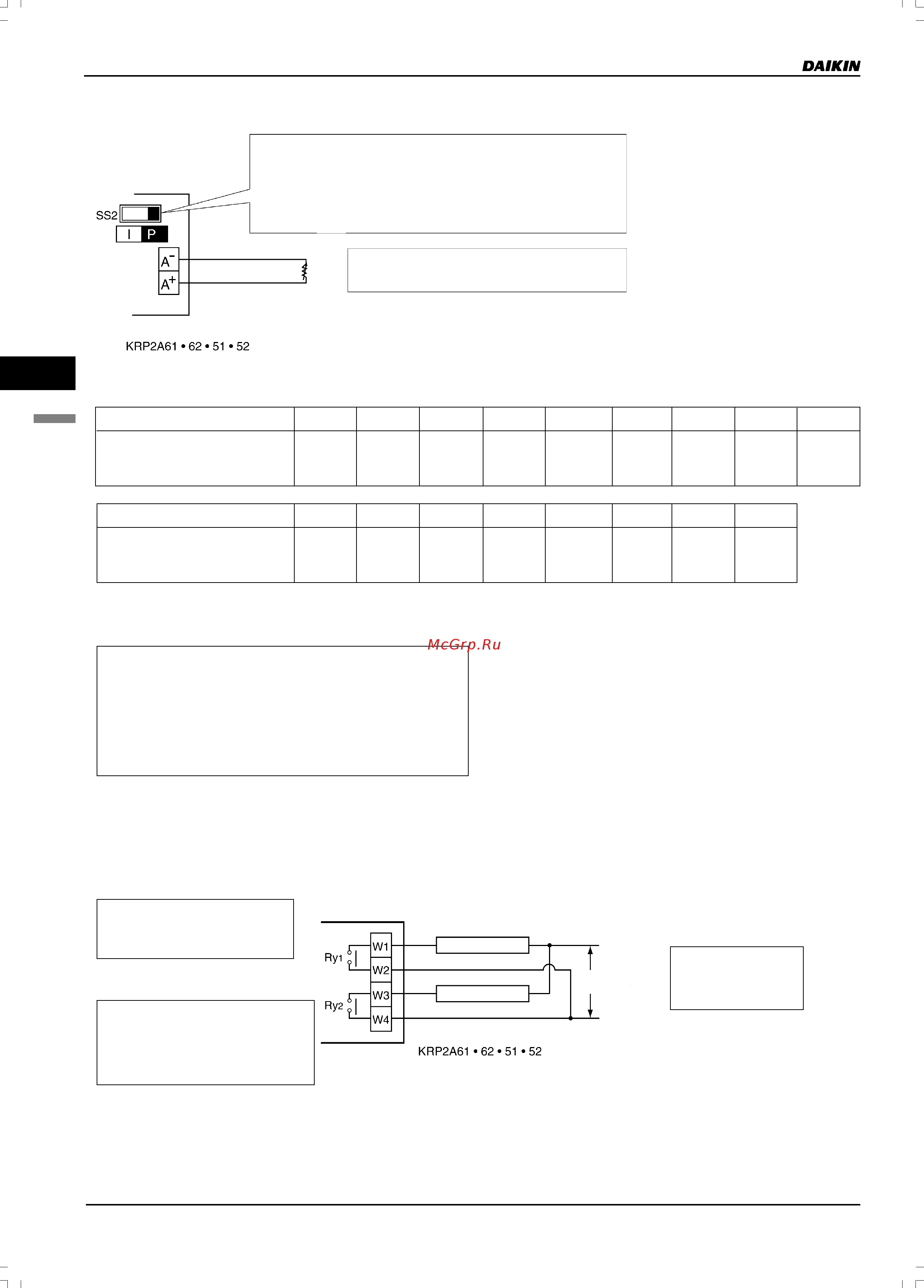

Daikin VAM2000FA [106/179] Вход для задания температуры
![Daikin VAM2000FA [106/179] Вход для задания температуры](/views2/1718965/page106/bg6a.png)
6. Дополнительное оборудование
104
6
6.3RKRP2A51, KRP2A61: адаптер для подключения дополнительного электрооборудования
3
3. Вход для задания температуры
Для разрешения задания температуры как с адаптера, так и с пульта
управления установите переключатель SS2 в положение «P».
(Заводская установка: P)
P: разрешение задания температуры как с адаптера, так и с пульта
управления. (Включается режим приоритета последней команды).
I: разрешается задание температуры только с адаптера.
(Пульт управления не может быть использован для задания
температуры.)
ЗАПРЕЩАЕТСЯ подавать напряжение на
клеммы A+ или A– в любых целях.
Адаптер
Заданная температура определяется значением сопротивления в диапазоне от 0 до 135 Ом. Зависимость температуры от
сопротивления показана ниже.
Заданная температура (°С) 16 17 18 19 20 21 22 23 24
0,0 5,0 13,8 22,4 31,0 39,4 48,2 56,6 65,2
Сопротивление (Ом) I I I I I I I I I
3,4 11,6 20,0 28,4 36,4 44,8 52,8 61,2 69,4
Заданная температура (°С) 25 26 27 28 29 30 31 32
73,8 82,4 91,0 99,4 108,6 117,2 125,8 134,2
Сопротивление (Ом) I I I I I I I I
77,8 85,8 94,0 102,2 110,4 119,2 127,4 140,0
Примечание
Приведенные выше значения даны с учетом сопротивления проводки.
(Технические характеристики проводки)
Тип проводов ........ Изолированный провод (двухжильный)
Сечение ................ 1,25~2,00 мм
2
Длина ................... Не более 70 м
<ВАЖНОЕ ЗАМЕЧАНИЕ>
Для обеспечения нормальной работы системы проводка
управления должна располагаться на расстоянии не менее
50 мм от проводки силового электропитания.
4. Подавление сигналов индикации
Клеммы выходного сигнала нормальной работы (W1 и W2) и клеммы выходного сигнала неисправности (W3 и W4)
представляют выходы с сухими контактами. (Допустимое значение тока через контакт составляет от 10 мА до 3 А).
Выход сигнала нормальной
работы (Ry1)
Включен, когда блок работает
нормально.
Индикатор
нормальной работы
Индикатор ошибки
Источник
электропитания
Адаптер
Пост. напряж 24 В
Перем. напряж. 24 В
Перем. напряж.
220~240 В
Выход сигнала неисправности (Ry2)
Включается, когда блок
останавливается изза
неисправности или когда
происходит нарушение связи между
адаптером и внутренним блоком.
Примечание
При использовании источника электропитания с напряжением 220~240 В расположите проводку управления на расстоянии
не менее 50 мм от проводки электропитания.
(HC0127)
