3. Технические характеристики
47
3

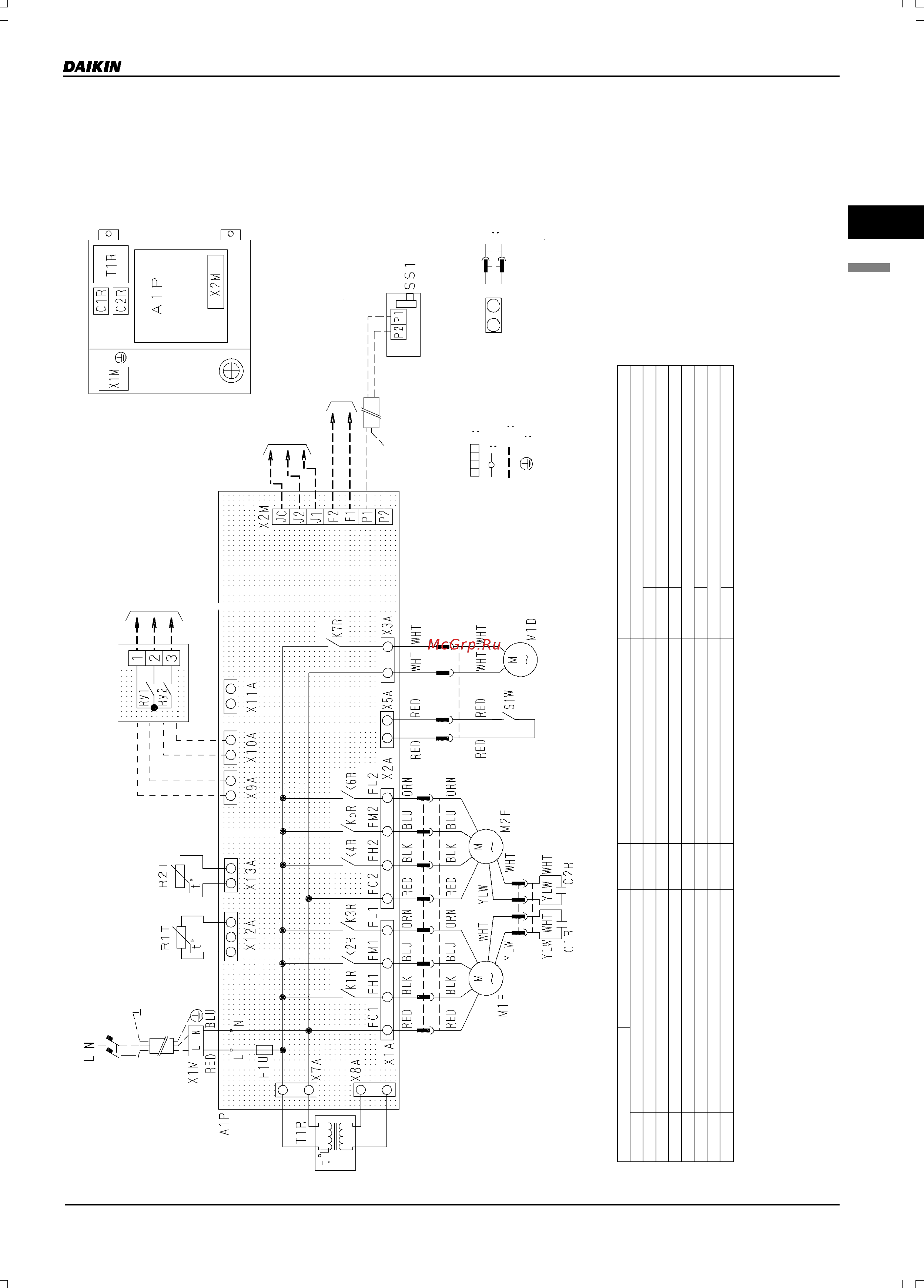

3.3RСхема соединений
3
Питание — 1 фаза,
220240 В 50/60 Гц
Адаптер для электрических подключений
(дополнительное оборудование) (KRP502)
Клеммы для выходных
сигналов
Электрический щиток
Клеммы для входных
сигналов
Клеммы для централизованного
управления
Пульт управления
(дополнительное оборудование)
ПРИМЕЧАНИЯ
1. КЛЕММЫ
2. ПРОВОДНОЙ ЗАЖИМ
РАЗЪЕМ
3. ЭЛЕКТРОПРОВОДКА ПО МЕСТУ
4. ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
5. ОБОЗНАЧЕНИЯ ЦВЕТОВ: BLK — ЧЕРНЫЙ, RED — КРАСНЫЙ,
BLU — СИНИЙ, WHI — БЕЛЫЙ, YEW — ЖЕЛТЫЙ, ORN —
ОРАНЖЕВЫЙ, GRN — ЗЕЛЕНЫЙ
3D020069B
L (фаза) — RED (красный) N (нейтраль) — BLU (синий)
A1P Печатная плата
C1R•C2R Конденсатор (MF1•M2F)
F1U Предохранитель (250 В, 10 А)
K1R~K3R Магнитное реле (M1F)
K4R~K6R Магнитное реле (M2F)
K7R Магнитное реле (M1D)
M1D Электродвигатель (привода заслонки)
M1F Электродвигатель вентилятора подачи воздуха
M2F Электродвигатель вытяжного вентилятора
Q1L•Q2L Термопредохранитель (MF1•MF2 вмонтирован)
R1T Термистор (воздуха в помещении)
R2T Термистор (воздуха вне помещения)
S1W Концевой выключатель
T1R Трансфрматор (питание 220`240 В/22 В)
X1M Клеммная колодка силового электропитания
X2M Клеммная колодка управления
Дополнительное оборудование
Адаптер для электрических подключении (KRP50`2)
Ry1 Магнитное реле (включения/выключения)
Ry2 Магнитное реле (включение увлажнителя)
X9A•10A Разъем для KRP50`2
Пульт управления
SS1 Переключатель (главный/подчиненный)
Разъем для дополнительного оборудования
X11A Разъем (питание адаптера)
3.3. Электрическая схема
VAM1504650FAVE
VAM800, 1000FA5VE
