6. Дополнительное оборудование
115
6
6.7RDCS302B61: централизованное управление
7
6.7 DCS302B61: централизованное управление
• Использование 1 центрального пульта управления
• Использование 2 центральных пультов управления
ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ:
ОБЩЕЕ ОПИСАНИЕ СИСТЕМЫ
Допускается включение и выключение не более 64 групп внутренних блоков. Если используются 2 центральных пульта
управления, то всего может включаться не более 128 групп внутренних блоков. Может осуществляться установка следующих
режимов по ЗОНАМ: управление включением и выключением, разрешение или запрещение использования таймера
включения и выключения для управления работой блоков; кроме того, могут быть заданы параметры работы: значение
температуры и т. д.
Может осуществляться индикация рабочего состояния, например, режимы работы и предварительно заданные значения
температуры для групп.
Кроме того, данный блок может быть подключен к внешней системе переключателей, контрольной панели главного
компьютера, чтобы обеспечить принудительное включение и выключение (нормально разомкнутый контактор без подачи
напряжения).
(Данный блок может использоваться совместно с адаптером для подключения дополнительного электрооборудования
[дополнительное оборудование].)

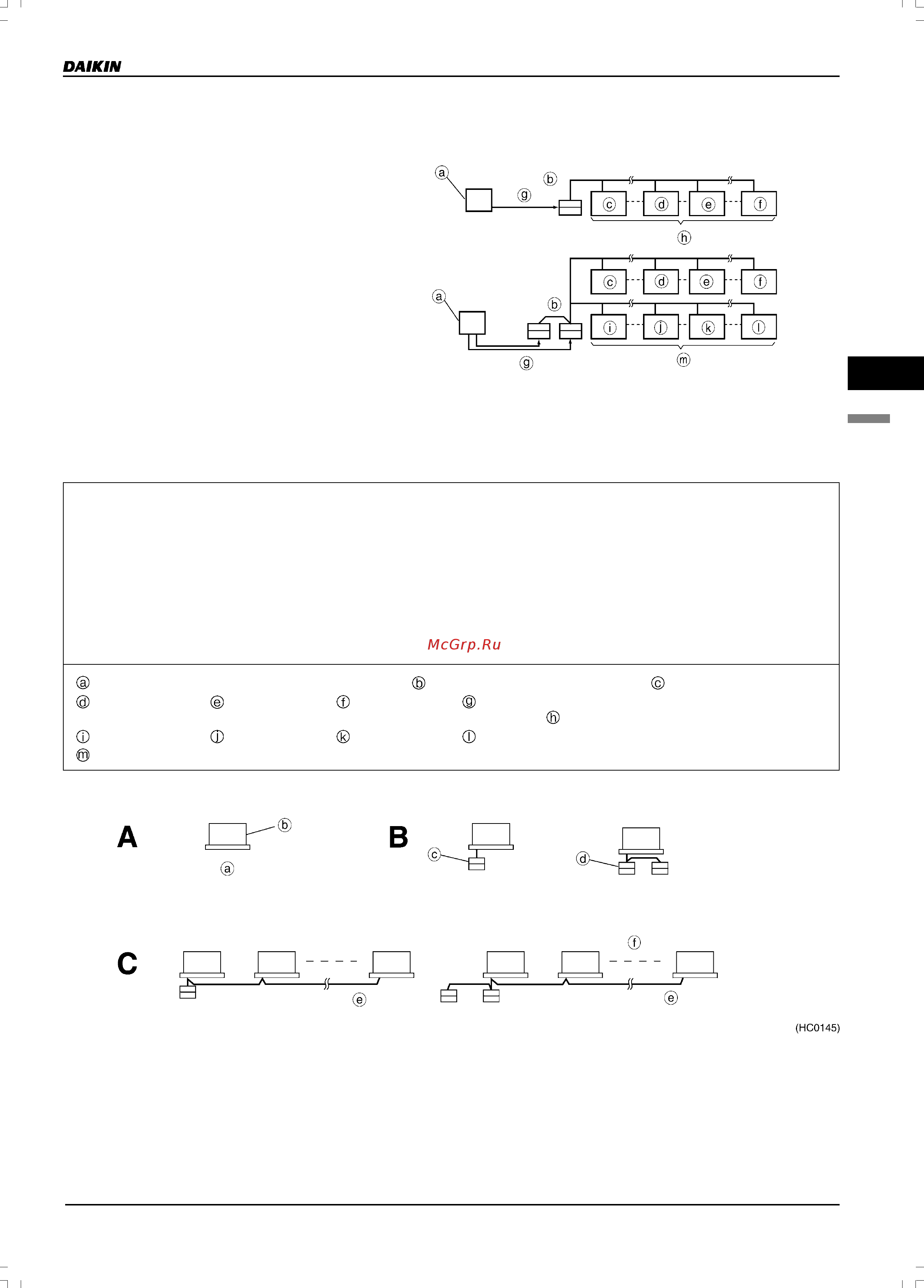

Контрольная панель главного компьютера и т. д. Центральный пульт управления Группа № 100
Группа № 115 Группа № 200 Группа № 415 Команда принудительного включения или выключения
(выключение по команде с любого из центральных пультов управления)
Не более 64 групп
Группа № 500 Группа № 515 Группа № 600 Группа № 815
Не более 128 групп
