6. Дополнительное оборудование
168
6
6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
17
Переходник выпускного воздуховода KDAJ25K36•56
쎱 Технические характеристики
Название
комплекта
Характеристики
Диаметр соединительного
отверстия (мм)
Присоединяемые блоки
쎱 Инструмент, требуемый для установки
Крестообразная отвертка.

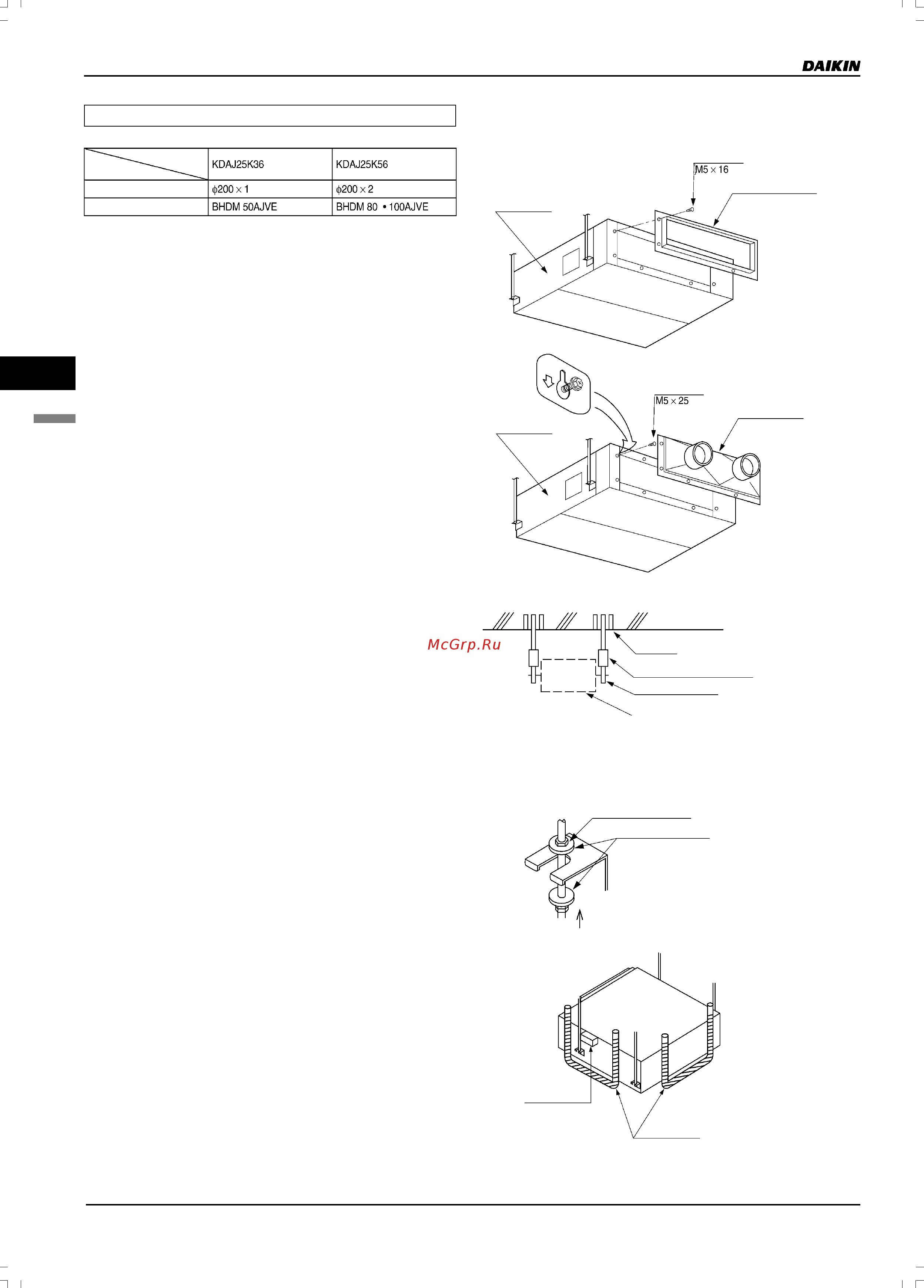

쎱 Установка переходника выпускного воздуховода
1. Снимите с внутреннего блока фланец выпускного
воздуховода.
2. Установите на внутренний блок адаптер выпускного
воздуховода.
햲 Установите винты в двух местах на внутреннем
блоке и временно завинтите их (оставив 20 мм).
햳 Временно подвесьте адаптер выпускного
воздуховода на эти винты, затем затяните все
винты.
쎱 Указания по установке
Затяните винты так, чтобы между внутренним блоком и
адаптером выпускного воздуховода не оставалось
зазора.
Внутренний блок
Винты
Фланец выпускного
воздуховода
Внутренний блок
Винты
Адаптер выпускного
воздуховода
햳 Установите болты для подвешивания. (Используйте
болты диаметром 10 мм.)
Для усиления потолка с тем, чтобы он мог выдержать
вес блока, используйте анкер, врезную вставку или
другие элементы местной поставки.
Потолочное перекрытие
Анкер
Длинная гайка или стяжная гайка
Болт для подвешивания
Внутренний блок
<<При установке дополнительного оборудования (за
исключением панели отверстия для всасывания воздуха)
прочитайте также руководство по монтажу для
дополнительного оборудования. В зависимости от местных
условий может оказаться проще установить дополнительное
оборудование до установки внутреннего блока.>>
햲 Временно установите блок
• Установите элемент крепления на болт для
подвешивания. Прочно затяните верхнюю и нижнюю
гайки с шайбами.
햳 Проверьте, подвешен ли блок в горизонтальном
положении.
• Не устанавливайте блок наклонно. Внутренний блок
оснащен встроенным дренажным насосом и
поплавковым выключателем.
(Если блок наклонен против потока конденсата, то
возможно нарушение работы поплавкового
выключателя и капание водоконденсата.)
• Убедитесь, что блок установлен горизонтально,
проверив все четыре угла с помощью водяного уровня
или наполненной водой виниловой трубки, как показано
на рисунке.
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Деталь местной поставки
Прилагается к блоку
Водяной уровень
Виниловая трубка
(HC0256)
