4. Монтаж
68
4
4.2RЦентрализованные воздуховоды
2

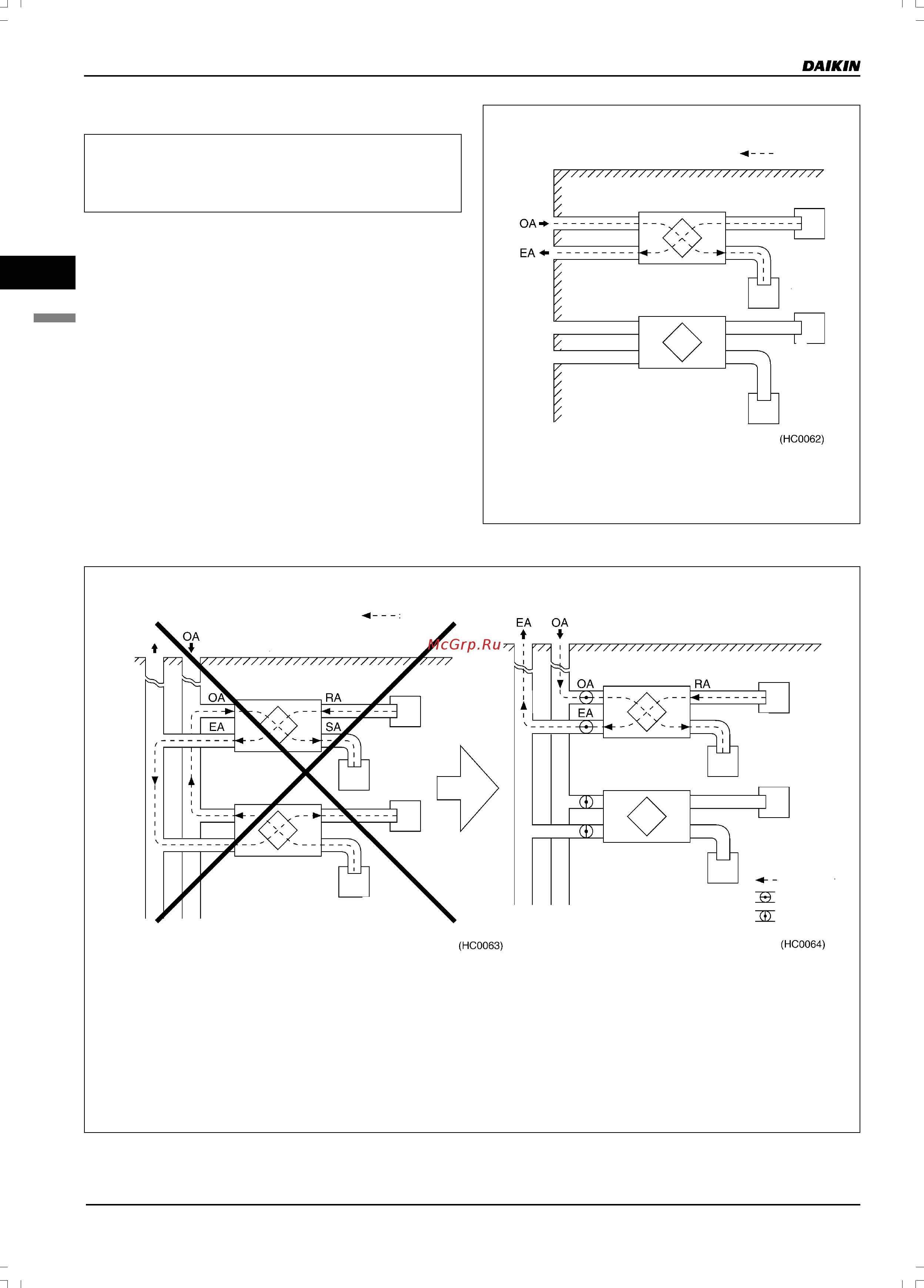

4.2 Централизованные воздуховоды
По мере возможности не используйте общие
воздуховоды для подачи наружного воздуха и
удаления воздуха в системах с несколькими блоками
HRV и устанавливайте отдельные воздуховоды для
каждого из блоков (рис. 2).
Это связано с тем, что при установке централизованных
воздуховодов OA и EA для нескольких блоков HRV
создается поток воздуха, показанный на рис. 1, и из`за
этого не может поддерживаться нормальная циркуляция
воздуха. При установке в воздуховодах со сторон OA и EA
каждого из блоков HRV заслонки для предотвращения
обратного тока воздуха (рис. 3) стоимость системы будет
выше, чем стоимость системы с воздуховодами,
установленными для каждого из блоков. Поэтому
рекомендуется устанавливать воздуховод для каждого
корпуса.
(Перед установкой заслонки для предотвращения
обратного тока воздуха свяжитесь с нашим проектным
отделом ).
При этой схеме с отдельным воздуховодом для каждого
блока воздух, проходящий через блок № 1, имеет
правильное направление независимо от работы блока № 2.
Рис. 2. Установка воздуховода для каждого блока HRV
Направление
потока воздуха
Решетка
всасывания
Решетка
всасывания
Решетка
нагнетания
Решетка
нагнетания
(Внутренняя сторона)
Блоки HRV (блок № 1)
Блоки HRV (блок № 2)
(Наружная сторона)
Рис. 1. Установка общих воздуховодов недопустима Рис. 3. Установка заслонки для предотвращения
обратного тока воздуха в каждом воздуховоде
со сторон OA и EA (местной поставки)
Направление потока воздуха
(Наружная сторона)
(Наружная сторона)
(Внутренняя сторона)
(Внутренняя сторона)
Решетка
всасывания
Решетка
нагнетания
Решетка
всасывания
Решетка
всасывания
Блоки HRV
(блок № 1)
Блоки HRV (блок № 1)
Решетка
нагнетания
Решетка
всасывания
Решетка
нагнетания
Решетка
нагнетания
Блоки HRV (блок № 2)
Блоки HRV (блок № 2)
Направление потока
воздуха
Заслонка открыта
Заслонка закрыта
Из приведенной выше схемы следует, что при отсутствии
заслонок блок № 1 работает, а блок № 2 остановлен, воздух
проходит в направлении, указанном пунктирной линией.
В этом случае количество воздуха, поступающего снаружи
на сторону OA, снижено, а часть воздуха выпускается через
решетку выпуска со стороны EA.
Таким образом, воздух перемещается не по правильному
пути.
На изображенной выше схеме системы воздуховодов
показано, что в том случае, если в каждом воздуховоде со
сторон OA и EA установлены заслонки для предотвращения
обратного тока воздуха (местной поставки) и эти заслонки
управляются сигналами блоков HRV, нарушения,
аналогичные показанным на рис. 1, могут быть устранены, а
воздух будет перемещаться по правильному пути.
(Следует, однако, заметить, что схема, изображенная выше,
не используется в стандартной системе воздуховодов).
