4. Монтаж
74
4

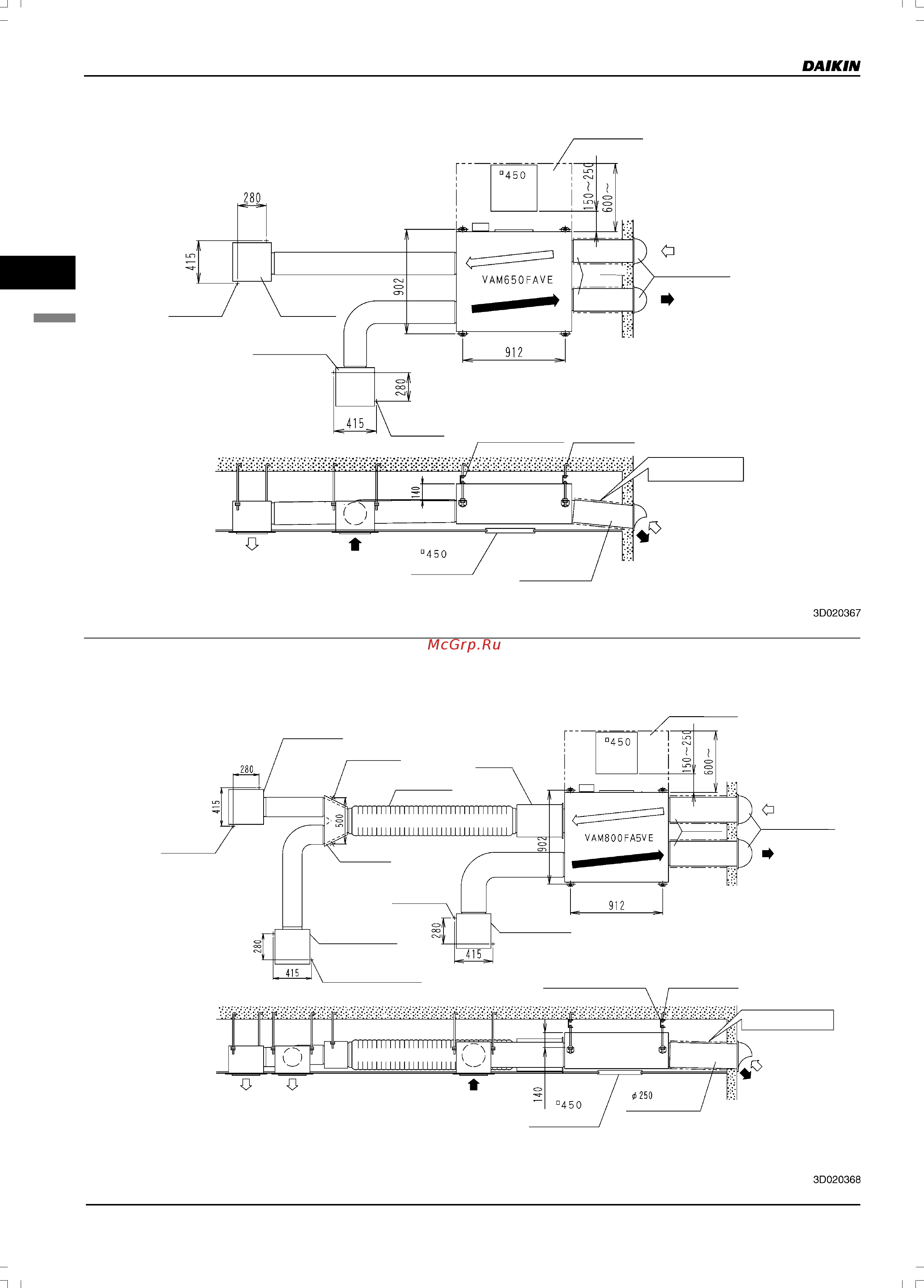

4.4RСтандартная схема установки
4
VAM650FAVE
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
РЕШЕТКА НАГНЕТАНИЯ
ВОЗДУХА
KDGL200A
СМОТРОВОЙ
ЛЮК
ЗОНА ОБСЛУЖИВАНИЯ
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
РЕШЕТКА ВСАСЫВАНИЯ ВОЗДУХА
KDGL2500A
ТЕПЛОИЗОЛЯЦИЯ
(МЕСТНОЙ
ПОСТАВКИ)
OA
СВЕЖИЙ ВОЗДУХ (НАРУЖНЫЙ
ВОЗДУХ)
КРУГЛЫЙ КОЛПАК
(МЕСТНОЙ ПОСТАВКИ)
EA
(ВЫПУСК ВОЗДУХА НАРУЖУ)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНОЙ ПОСТАВКИ)
УКЛОН > 1:50
OA
СВЕЖИЙ ВОЗДУХ (НАРУЖНЫЙ
ВОЗДУХ)
EA
(ВЫПУСК ВОЗДУХА НАРУЖУ)
SA
(ПОДАЧА ВОЗДУХА
В ПОМЕЩЕНИЕ)
RA
(ВЫТЯЖНОЙ ВОЗДУХ ИЗ
ПОМЕЩЕНИЯ)
СМОТРОВОЙ ЛЮК
(МЕСТНОЙ ПОСТАВКИ)
VAM800FA5VE
∅200
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНОЙ ПОСТАВКИ)
МЕТАЛЛИЧЕСКАЯ СКОБА
ПОДВЕСКИ ДЛЯ
ДЕМПФИРОВАНИЯ
ВИБРАЦИИ
(МЕСТНОЙ ПОСТАВКИ)
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
РЕШЕТКА НАГНЕТАНИЯ
ВОЗДУХА
KDGL200A
СМОТРОВОЙ
ЛЮК
ЗОНА ОБСЛУЖИВАНИЯ
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
ГИБКИЙ ВОЗДУХОВОД
KFDS252C
ТЕПЛОИЗОЛЯЦИЯ
(МЕСТНОЙ ПОСТАВКИ)
OA
СВЕЖИЙ ВОЗДУХ
(НАРУЖНЫЙ ВОЗДУХ)
КРУГЛЫЙ КОЛПАК
(МЕСТНОЙ ПОСТАВКИ)
EA
(ВЫПУСК ВОЗДУХА
НАРУЖУ)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНОЙ ПОСТАВКИ)
УКЛОН > 1:50
OA
СВЕЖИЙ ВОЗДУХ
(НАРУЖНЫЙ ВОЗДУХ)
EA
(ВЫПУСК ВОЗДУХА НАРУЖУ)
SA
(ПОДАЧА ВОЗДУХА В ПОМЕЩЕНИЕ)
RA
(ВЫТЯЖНОЙ ВОЗДУХ ИЗ
ПОМЕЩЕНИЯ)
МЕТАЛЛИЧЕСКАЯ СКОБА ПОДВЕСКИ
ДЛЯ ДЕМПФИРОВАНИЯ ВИБРАЦИИ
(МЕСТНОЙ ПОСТАВКИ)
ГЛУШИТЕЛЬ
KDDM24A100
ОТВЕТВЛЕНИЕ ВОЗДУХОВОДА
(МЕСТНОЙ ПОСТАВКИ)
РЕШЕТКА НАГНЕТАНИЯ
ВОЗДУХА
KDGL200A
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
SA
(ПОДАЧА ВОЗДУХА В ПОМЕЩЕНИЕ)
СМОТРОВОЙ ЛЮК
(МЕСТНОЙ ПОСТАВКИ)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНОЙ ПОСТАВКИ)
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
РЕШЕТКА
ВСАСЫВАНИЯ ВОЗДУХА
KDGL250A
