4. Монтаж
69
4
4.3RПредостережения
3
4.3 Меры предосторожности
1. Блок должен быть смонтирован на жесткой и
устойчивой конструкции. См. технические
характеристики и данные о массе блока.
Для установки используйте болты для подвешивания.
Убедитесь, что установочная конструкция может выдержать
вес блока. В противном случае выполните усиление места
установки балками и т. д. Затем установите болты для
подвешивания.
Если прочность конструкции, используемой для установки,
недостаточна, то она резонирует в ответ на воздействие с
вибрацией блока, в результате чего может возникнуть шум.
2. Предусмотрите зону обслуживания и смотровой
люк. Более подробная информация приведена
на габаритном чертеже.
Обязательно предусмотрите зону обслуживания и
смотровой люк для осмотра воздушного фильтра,
теплообменника и вентилятора. Для блоков HRV требуется
один смотровой люк.
3. В некоторых случаях (как, например, в Японии)
использование гофрированных секций может не
допускаться местными нормами и правилами.
В некоторых случаях использование гофрированных секций
может быть запрещено местными нормами и правилами по
соображениям пожарной безопасности. Перед тем, как
использовать гофрированные секции, свяжитесь с
представителями администрации или пожарной охраны в
вашем районе. Обратите внимание на то, что использо`
вание гофрированных секций в Токио запрещено в
соответствии с Законом о пожарной охране Токио.

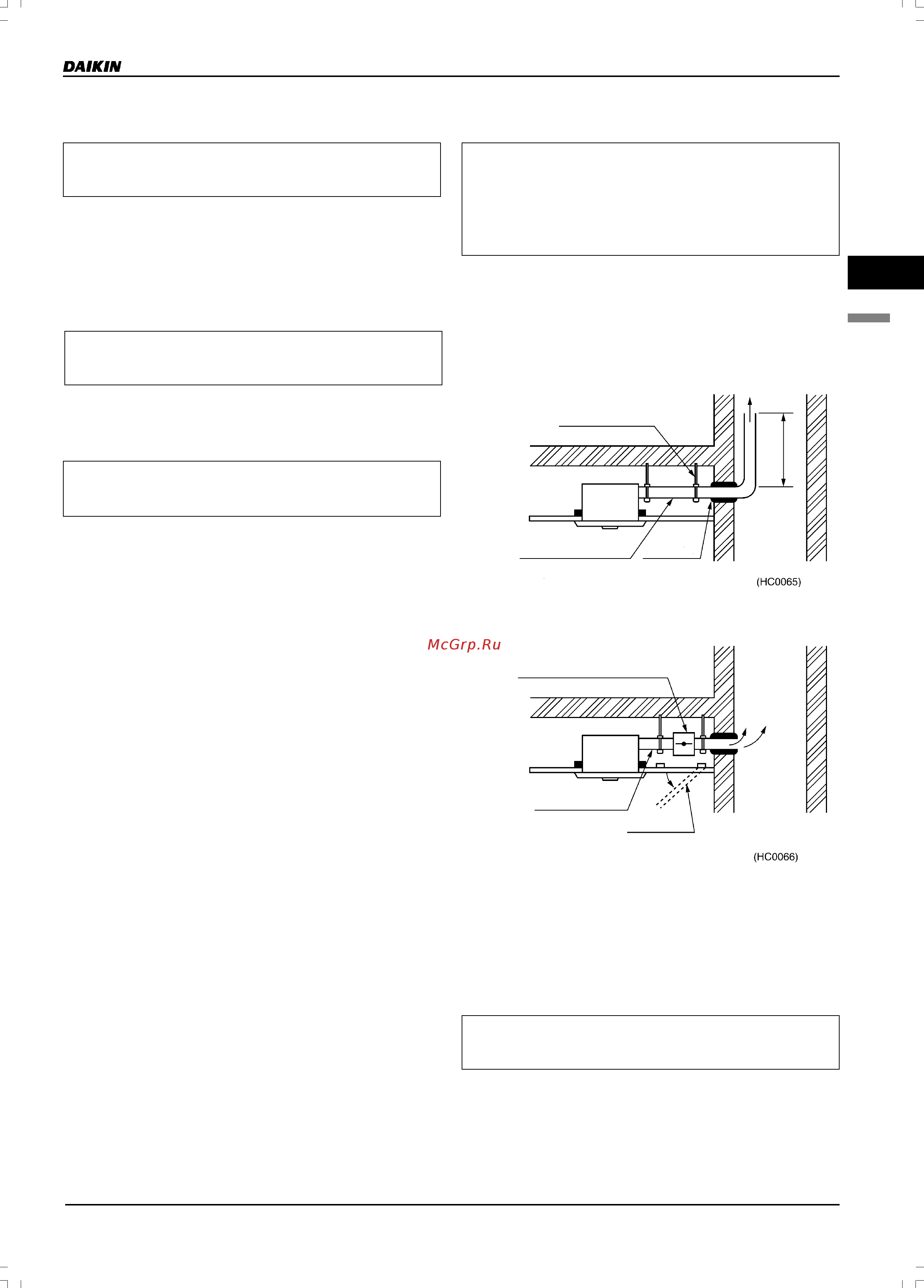

4. При выпуске воздуха в общий воздуховод
(вертикальную шахту) установите внутри
вертикальной шахты вертикальный воздуховод
из листовой стали длиной более двух метров
или же установите заслонку утвержденного
образца для предотвращения обратного тока
дыма (при установке в Японии).
В соответствии с Законом о стандартах строительства
при выпуске воздуха в общий воздуховод
(вертикальную шахту) требуется, чтобы пламя не
распространялось по воздуховоду при возгорании в
общем воздуховоде.
Использование вертикального воздуховода из
листовой стали длиной более 2 метров
Жесткое крепление
Площадь сечения:
Меньше 250 см
2
Стальной лист
толщиной 0,8 мм или более
Заполнить
строительным
раствором
Централизованный
воздуховод
(вертикальная
шахта)
не менее 2 м
Блок HRV
Использование заслонки для предотвращения
обратного тока дыма
Площадь сечения:
Меньше 250 см
2
Стальной лист
толщиной 0,8 мм или более
Централизованный
воздуховод
(вертикальная
шахта)
Блок HRV
Смотровой люк
450•450 или более
Заслонка для предотвращения
обратного тока дыма
Предостережение
• Установка в централизованном воздуховоде
вертикального воздуховода длиной 2 м вызывает
затруднения при монтаже и обслуживании и обычно не
используется. В реальных системах применяется
заслонка утвержденного образца для предотвращения
обратного тока дыма. Используйте заслонку Daikin для
предотвращения обратного тока дыма, поставляемую
дополнительно.
5. Предусмотрены воздушные фильтры на стороне
забора воздуха и на стороне выпуска воздуха.
Обязательно установите эти фильтры.
Воздушные фильтры очищают воздух и предотвращают
засорение оборудования. Они должны быть правильно
установлены.
