3. Технические характеристики
44
3

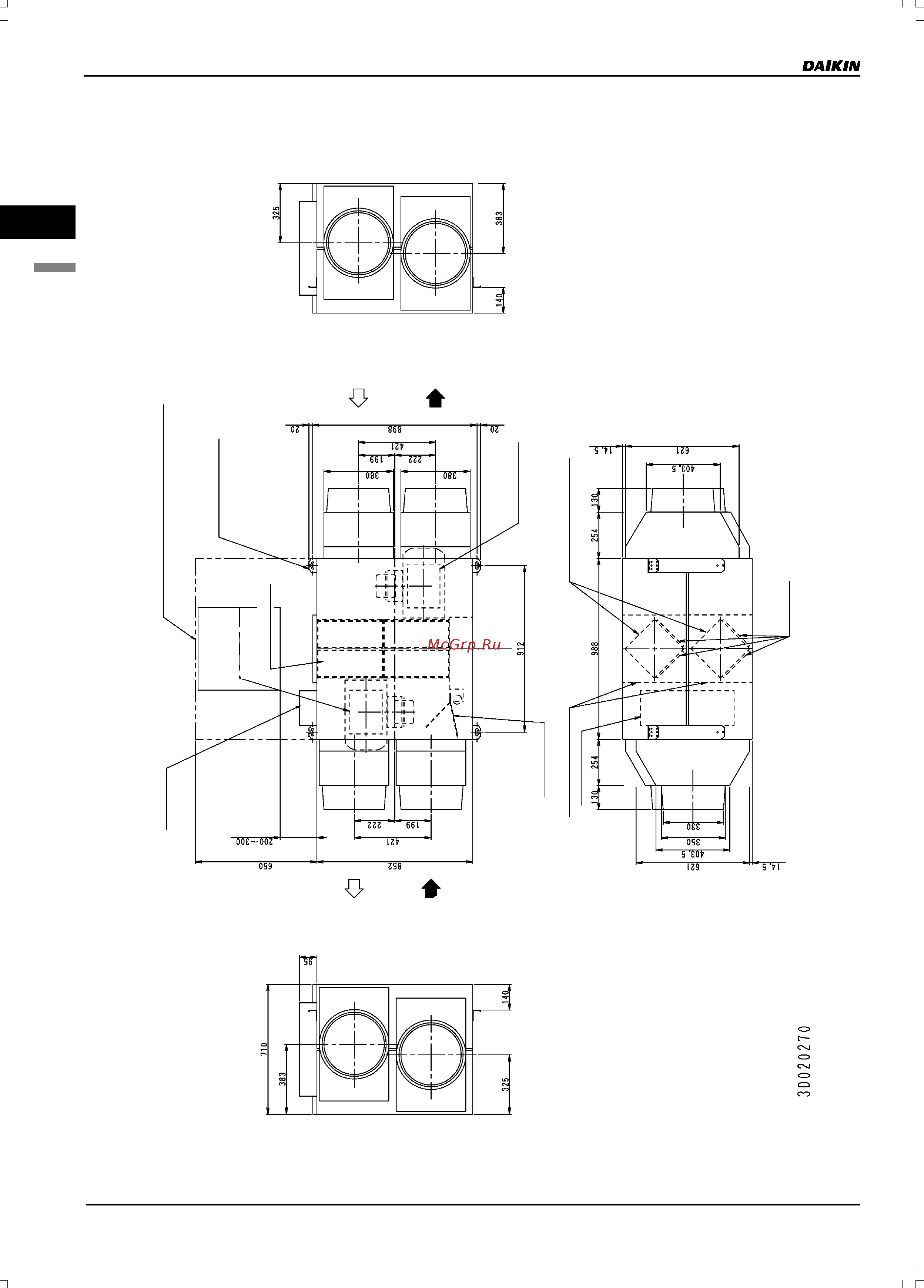

3.2RРазмеры
VAM1500FA5VE
2
Электрический щиток
Место для доступа к элементам теплообменника,
фильтрам предварительной очистки и вентиляторам
Потолочное крепление: овальное
отверстие 414X40
OA
Свежий
воздух
EA
Выпуск
воздуха
наружу
Вытяжные вентиляторы
(2 шт.)
Воздушные
фильтры
Электрический щиток
Сервисный люк
Заслонка
RA
Вытяжной воздух
из помещения
SA
Приточный воздух
(Подача воздуха в
помещение)
Смотровой люк 쏔450
Вентилятор
подачи воздуха
(2 шт.)
Примечание
Обязательно предусмотрите смотровой люк (450×450 мм) для
проверки фильтров, элементов теплообменника и вентиляторов.
Сервисный люк
Элементы теплообменника
