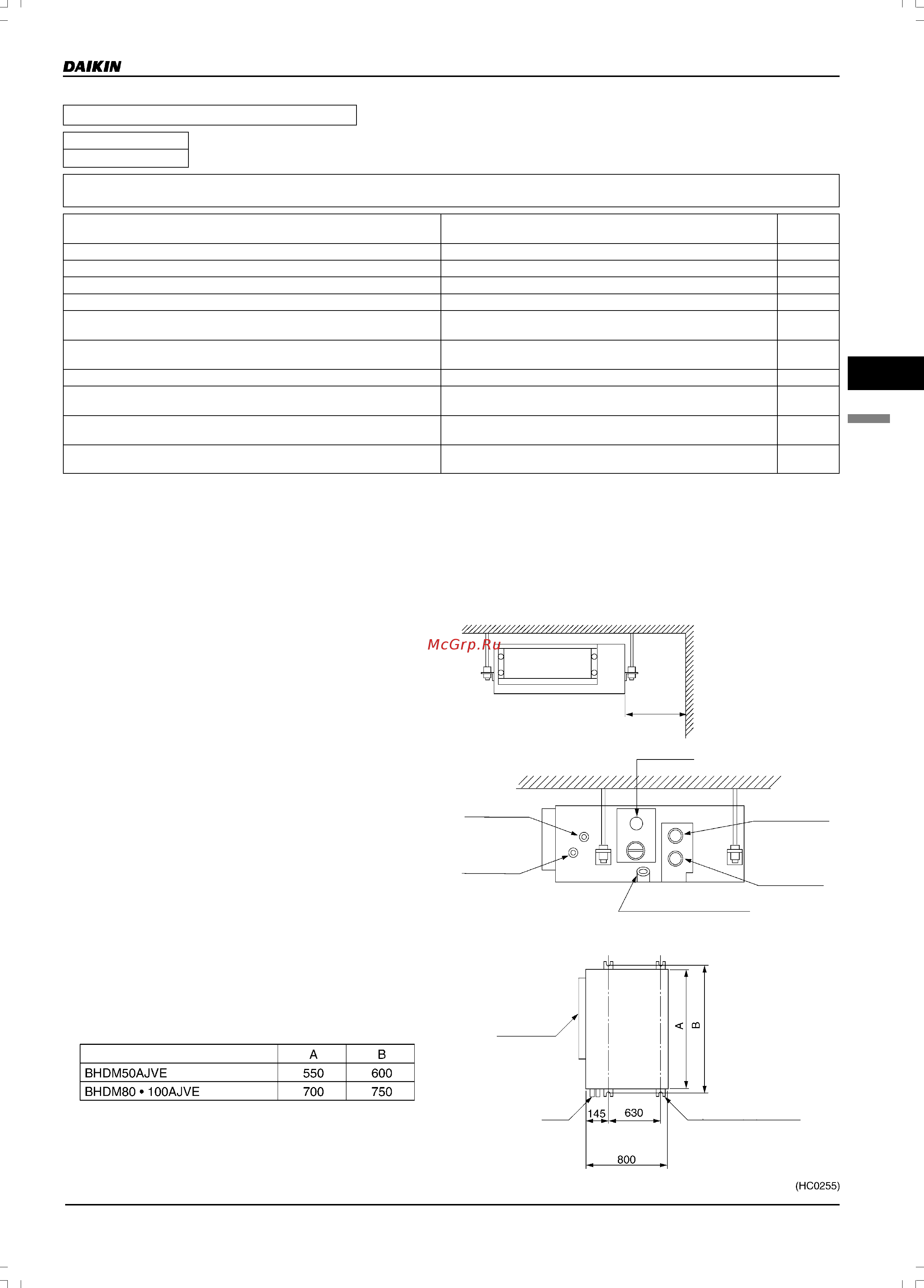

6. Дополнительное оборудование
167
6
6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
17
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Пульт управления
Проводной тип
ПРИ ПРОВЕДЕНИИ МОНТАЖНЫХ РАБОТ И ПРИ ПРОВЕРКЕ ПО ОКОНЧАНИИ УСТАНОВКИ ОСОБОЕ ВНИМАНИЕ
ОБРАТИТЕ НА СЛЕДУЮЩИЕ ПУНКТЫ
Проверил
Возможные последствия неправильного выполнения работПункты, подлежащие проверке
Надежно ли закреплен внутренний блок? Блок может упасть, вибрировать или издавать шум.
Закончено ли испытание на утечку газа? Возможно недостаточное охлаждение.
Полностью ли теплоизолирован блок? Возможно образование капель воды.
Плавно ли проходит дренажный трубопровод? Возможно образование капель воды.
Соответствует ли напряжение источника электропитания
напряжению, указанному на шильдике?
Возможно нарушение работы блока или выход из строя его
компонентов.
Правильно ли выполнены подключения электропроводки и
трубопроводов?
Возможно нарушение работы блока или выход из строя его
компонентов.
Надежно ли заземлен блок? Опасность утечки тока.
Соответствует ли диаметр проводов техническим требованиям? Возможно нарушение работы блока или выход из строя его
компонентов.
Не заслоняет ли чтолибо отверстия всасывания и выпуска воздуха
во внутренних или в наружных блоках?
Возможно недостаточное охлаждение.
Записаны ли длина трубопровода и дополнительная заправочная
масса хладагента?
Отсутствие информации о массе хладагента в системе.
ПРИМЕЧАНИЯ ДЛЯ МОНТАЖНИКА
• Внимательно прочитайте данное руководство, чтобы обеспечить правильность установки. Обязательно
проинструктируйте заказчика, как пользоваться системой, показав ему прилагаемое руководство по эксплуатации.
• Объясните заказчику, какая система установлена на данном месте, и обязательно заполните требуемые графы в таблице,
приведенной в разделе «ДЕЙСТВИЯ ПЕРЕД ВКЛЮЧЕНИЕМ» руководства по эксплуатации.
ВЫБОР МЕСТА УСТАНОВКИ
햲 Выберите место установки, соответствующее перечисленным ниже условиям и одобренное заказчиком, где:
• может быть обеспечено оптимальное распределение
воздуха.
• ничто не препятствует прохождению воздуха.
• может быть должным образом обеспечен дренаж.
• если опорные элементы конструкции не обладают
достаточной прочностью, чтобы выдержать вес блока, то
блок может упасть и причинить серьезные травмы.
• фальшпотолок не имеет заметного наклона.
• может быть обеспечено достаточное пространство для
обслуживания.
• трубопроводы между внутренними и наружными блоками
могут быть проложены с соблюдением требований к
установке. (См. руководство по монтажу для наружного
блока.)
• проводка силового электропитания и управления
внутренних и наружных блоков должна располагаться на
расстоянии не менее 1 м от телевизоров и
радиоприемников, чтобы предотвратить искажение
изображения и электростатические наводки.
(В зависимости от типа и источника электромагнитных
волн, электростатические наводки могут оказывать
воздействие и на расстоянии более 1 м.)
햳 выберите болты для подвешивания. Проверьте, обладает
ли потолок достаточной прочностью, чтобы выдержать
вес блока. При необходимости усильте потолок перед
тем, как устанавливать блок.
300 мм или
более
Зона
обслуживания
Дренажная труба
Трубопровод жидкости
Трубопровод газа
Ремонтный дренажный шланг
Порт для подключения
силового кабеля
Порт для подключения
кабеля управления
ПОДГОТОВКА К УСТАНОВКЕ
햲 Положение отверстий в потолке под болты для подвешивания
Модель
Внутренний блок
Трубопровод
Болт для подвешивания (× 4)
Расстояние между
болтами для
подвешивания
Расстояние между болтами для
подвешивания
