6. Дополнительное оборудование
130
6
6.7RDCS302B61: централизованное управление
7
ЗАДАНИЕ РЕЖИМА РАБОТЫ
(рис. 5)
• При конфигурировании зон возможны следующие два
случая.
А. Зона, в которой индикатор « » выключен
В этой зоне имеется группа, в которой назначен
главный пульт управления.
Назначенный главный пульт управления позволяет
выбирать режим охлаждения или нагрева.
Помимо охлаждения или нагрева могут быть заданы и
другие операции. Дополнительная информация
приведена в таблице справа.
В. Зона, в которой индикатор « » включен
В этой зоне нет группы, в которой назначен главный
пульт управления.
Выбор режима охлаждения или нагрева недоступен,
так как не был назначен главный пульт управления.
Помимо охлаждения или нагрева могут быть заданы и
другие режимы. Дополнительная информация
приведена в таблице справа.
Если индикатор «
» мигает, то см. с. 132.
Нажмите на КНОПКУ ВЫБОРА РЕЖИМА
РАБОТЫ. При каждом нажатии на эту кнопку
индикатор изменяется, как показано в
таблице справа.
ПРИМЕЧАНИЯ
• Во время работы в режиме охлаждения или нагрева
данный центральный пульт управления разрешает
работу в режиме ВЕНТИЛЯТОР в каждой зоне, даже
несмотря на то, что не был назначен главный пульт
управления. Кроме того, если к данному устройству в
этой зоне подключены блоки HRV и т. п., то становятся
доступными режимы вентиляции, вентиляции и очистки
и т. д. Дополнительная информация приведена в
руководстве по эксплуатации, прилагаемом к каждому
блоку.
• Во время работы внутреннего блока в режиме нагрева
перейдите с помощью центрального пульта управления
в режим ВЕНТИЛЯТОР; затем вы можете переключить
скорость вентилятора на самые малые обороты. Подача
теплого воздуха возможна, если какой8либо другой
внутренний блок, относящийся к этой же системе,
работает в режиме обогрева.
• Вентилятор внутреннего блока выключается при работе
в режиме разморозки и при горячем пуске.
• Режим ОСУШКА не может быть установлен с
центрального пульта управления.

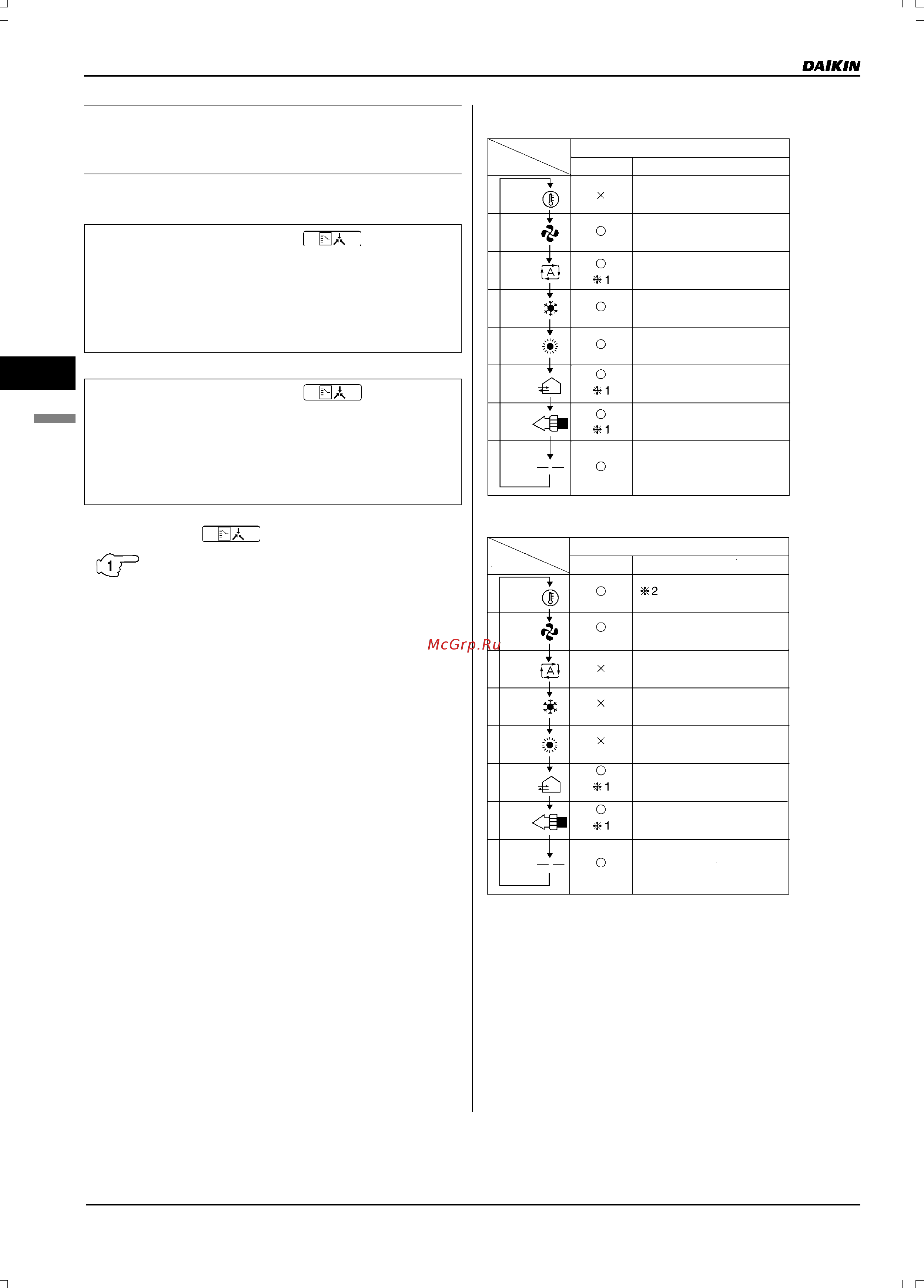

• Таблица по установке режимов работы
Индикатор
А: зоны не отображаются
Установка
режима
Информация по установке режима
Должен устанавливаться по
зонам
Должен устанавливаться по
зонам
Должен устанавливаться по
зонам
Должен устанавливаться по
зонам
Должен устанавливаться по
зонам
Должен устанавливаться по
зонам
Выберите этот значок, если
вы не хотите устанавливать
режим по зонам.
Индикатор
В: зоны не отображаются
Установка
режима
Информация по установке режима
Должен устанавливаться по
зонам
Должен устанавливаться по
зонам
Выберите этот значок, если
вы не хотите устанавливать
режим по зонам.
Примечание
В приведенной выше таблице «쎻» обозначает приемлемую
установку, а «×» обозначает допустимую установку.
❈ 1 и ❈ 2 обозначают следующее.
❈ 1: Установка может быть допустима в зависимости от типа
внутреннего блока, к которому подключено данное
устройство.
❈ 2: Группа, работающая в режиме ВЕНТИЛЯТОР в данной
зоне, осуществляет управление температурой (охлаждение
или нагрев) под управлением наружной системы циркуляции
хладагента.
(HC0163)
