5. Эксплуатация
85
5
5.1RМетоды управления
1
5. Эксплуатация
5.1 Способы управления
5.1.1 Использование пульта управления, предназначенного только для блоков HRV,
работающих в режиме кондиционирования воздуха.
(BRC301B61)
Для систем, работающих не в независимом режиме, операции включения и выключения, а также работа с
таймером могут оказаться невозможными. В таких случаях следует использовать пульт управления
кондиционером или централизованное управление.
햲 Лампа «Работа»
Эта сигнальная лампа (красная) светится ровным
светом, когда блок работает.
햳 Кнопка «Работа/Стоп»
При однократном нажатии блок начинает работать.
При двукратном нажатии блок прекращает работу.

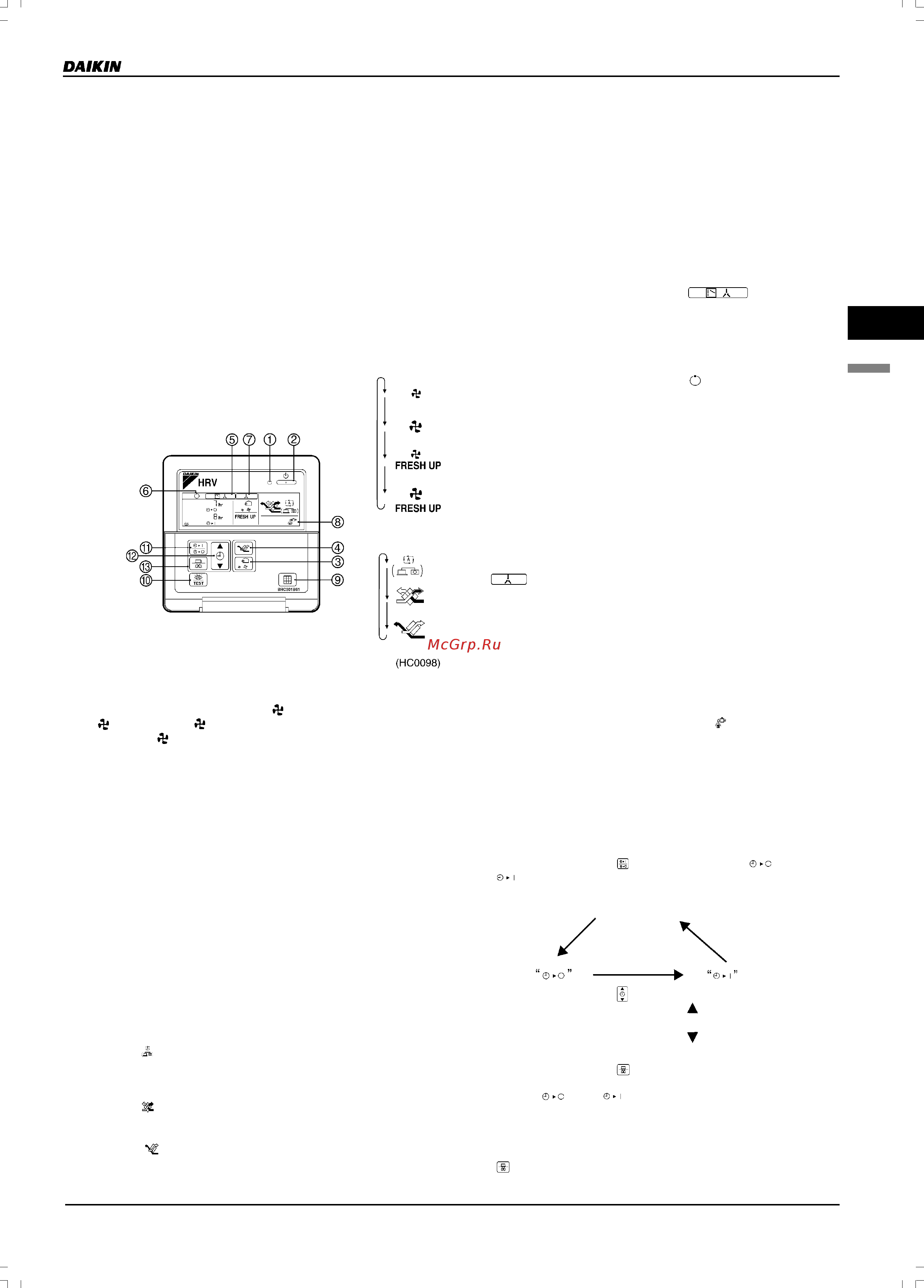

Пульт управления для HRV
BRC301B61
햴 Кнопка переключения расхода воздуха
Производится переключение между следующими
режимами расхода воздуха: «
» [Малый],
«
» [Большой], « FRESH UP" [Малый с подачей чистого
воздуха], «
FRESH UP" [Большой с подачей чистого
воздуха].
Работа в режиме «FRESH UP» [с подачей чистого
воздуха].
Если этот индикатор не включен, то объемы наружного
воздуха, подаваемого в помещение, и воздуха,
удаляемого из помещения наружу, одинаковы.
Работа в режиме «FRESH UP» [с подачей чистого
воздуха].
• Если задан режим «FRESH UP SUPPLY», то объем
наружного воздуха, подаваемого в помещение,
больше, чем объем воздуха, удаляемого из
помещения наружу. (Этот режим предотвращает
проникновение в жилые помещения запаха и влаги
из кухонь и туалетов.)
• Если задан режим «FRESH UP EXHAUST», то объем
воздуха, выпускаемого из помещения наружу,
больше, чем объем наружного воздуха, подаваемого
в помещение. (Этот режим предотвращает
проникновение в коридоры запаха и взвешенных в
воздухе микроорганизмов из больничной палаты.)
햵 Кнопка переключения режима вентиляции
Режим «
» (Автоматический). ........ Датчик температуры
блока автоматически производит переключение
системы вентиляции блока между режимами
[Байпасный] и [Теплообменник].
Режим «
» (Теплообменник). ......... В этом режиме
воздух проходит через теплообменник, обеспечивая
режим вентиляции [Полный теплообмен].
Режим «
» (Байпасный). ............... В этом режиме
воздух проходит мимо теплообменника, обеспечивая
режим вентиляции [Байпасный].
햶 Индикация метода управления:
Этот значок может быть показан, если блоки HRV
работают вместе с кондиционерами. Если индикация
значка отображается, то включение и выключение
блоков HRV не может быть произведено с пульта
управления HRV.
햷 Индикация режима подготовки:
Этот значок указывает на работу в режиме
предварительного охлаждения или подогрева. Блок
остановлен и начнет работу по завершении режима
предварительного охлаждения или подогрева. Режим
предварительного охлаждения или подогрева означает,
что при пуске кондиционеров, работающих совместно,
включение блоков HRV производится с задержкой,
например, до начала рабочего дня в офисе. В этот
период времени система охлаждения или нагрева
работает с пониженной нагрузкой, чтобы можно было за
короткое время довести температуру в помещении до
заданного значения.
햸 Индикация режима централизованного управления:
Этот значок может отображаться, если к блокам HRV
подключен пульт управления для кондиционеров или
других устройств, осуществляющий централизованное
управление.
Если этот значок выведен на дисплей, то включение и
выключение блоков HRV, а также операции с таймером,
возможно, не могут быть произведены с пультов
управления HRV.
햹 Индикация загрязнения воздушного фильтра
Если на дисплее появляется значок «
», то следует
очистить фильтр.
햺 Кнопка сброса сигнала о необходимости очистки
фильтра
햻 Кнопка проверки
Эта кнопка должна использоваться только при
техническом обслуживании. В штатном режиме не
применяется.
Операции с таймером
햽 Нажмите на кнопку «
» и выберите либо « », либо
«
».
При каждом нажатии на кнопку показания изменяются,
как показано ниже.
햾 Нажмите на кнопку « » и установите время.
При каждом нажатии на кнопку «
» время увеличивается
на один час.
При каждом нажатии на кнопку «
» время уменьшается
на один час.
햿 Нажмите на кнопку «
».
Установка таймера завершена.
Значок «
» или « » прекращает мигать и начинает
высвечиваться непрерывно.
После завершения установки таймера на индикаторе
отображается оставшееся время.
Для отмены работы таймера еще раз нажмите на кнопку
«
».
Значок на индикаторе исчезнет.
