6. Дополнительное оборудование
143
6
6.9RDST301B61: программируемый таймер
9

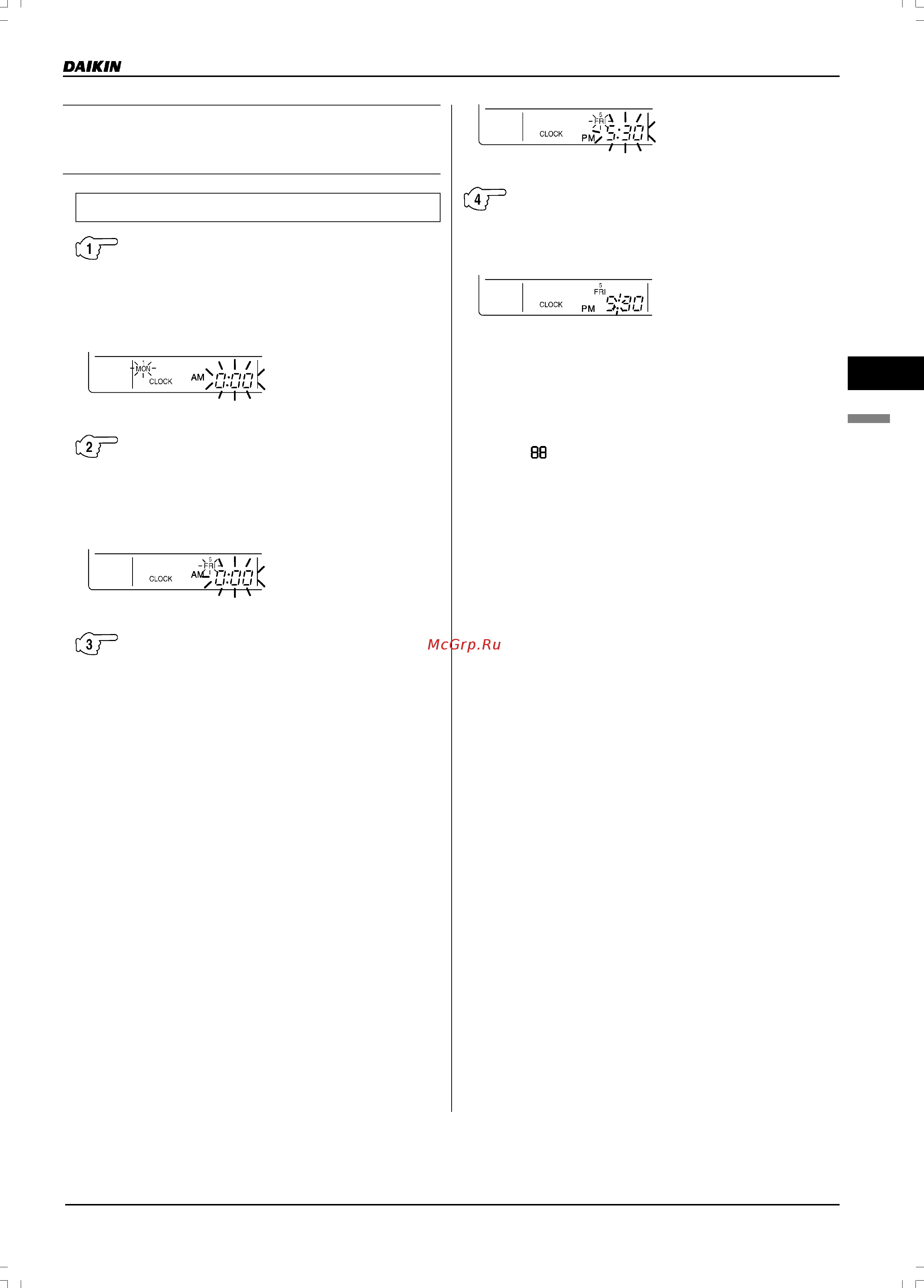

ЗАДАНИЕ ТЕКУЩЕГО
ВРЕМЕНИ (рис. 3)
(Пример) Задание времени: пятница, 17:30
Нажмите на КНОПКУ УСТАНОВКИ ЧАСОВ.
Замигает индикатор текущего времени.
Примечание
Корректировка текущего времени требуется при первом
включении электропитания или в случае перерыва в подаче
электроэнергии длительностью 48 часов или более.
Нажмите на КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ.
При каждом нажатии на кнопку значок дня
недели смещается вправо.
Примечание
Индикатор «MON» (ПОНЕДЕЛЬНИК) следует за индикатором
«SUN» (ВОСКРЕСЕНЬЕ).
Установка дня недели
ПЯТНИЦА (FRI).
Установите время с помощью КНОПКИ
ЧАСЫ/МИНУТЫ. При каждом нажатии на
КНОПКУ ЧАСЫ/МИНУТЫ значение на
индикаторе увеличивается на одну минуту или
на один час.
Если кнопку удерживать в нажатом положении,
то значение на индикаторе увеличивается
непрерывно.
Примечания
• После появления на индикаторе значения «АМ 11:00»
при следующем нажатии на кнопку на индикаторе
появляется значение «РМ 0:00».
• После появления на индикаторе значения «59» (минут)
при следующем нажатии на кнопку на индикаторе
появляется значение «00» (минут).
Установка времени 5:30
после полудня.
Нажмите на КНОПКУ ВКЛЮЧЕНИЯ ТАЙМЕРА в
момент передачи сигнала точного времени по
телевизору, радио, телефону и т. д. Символ «:»
замигает и часы включатся.
Нажмите на КНОПКУ
ВКЛЮЧЕНИЯ ТАЙМЕРА
одновременно с сигналом
точного времени в 5:30
после полудня.
Примечания
• Используются часы с 12часовой индикацией.
• При включении электропитания на индикаторе системы в
течение примерно одной минуты может отображаться
значок «
»; при этом система может не реагировать на
команды до тех пор, пока на жидкокристаллическом
индикаторе не появится вся информация.
• Если КНОПКА УСТАНОВКИ ЧАСОВ была нажата по
ошибке, нажмите на нее снова, чтобы вернуться к
первоначальному состоянию. Часы не выключаются и
продолжают правильно показывать время. В случае
перерыва в подаче электроэнергии длительностью не
более 48 часов часы продолжают работать от встроенной
батареи.
(HC0184)
