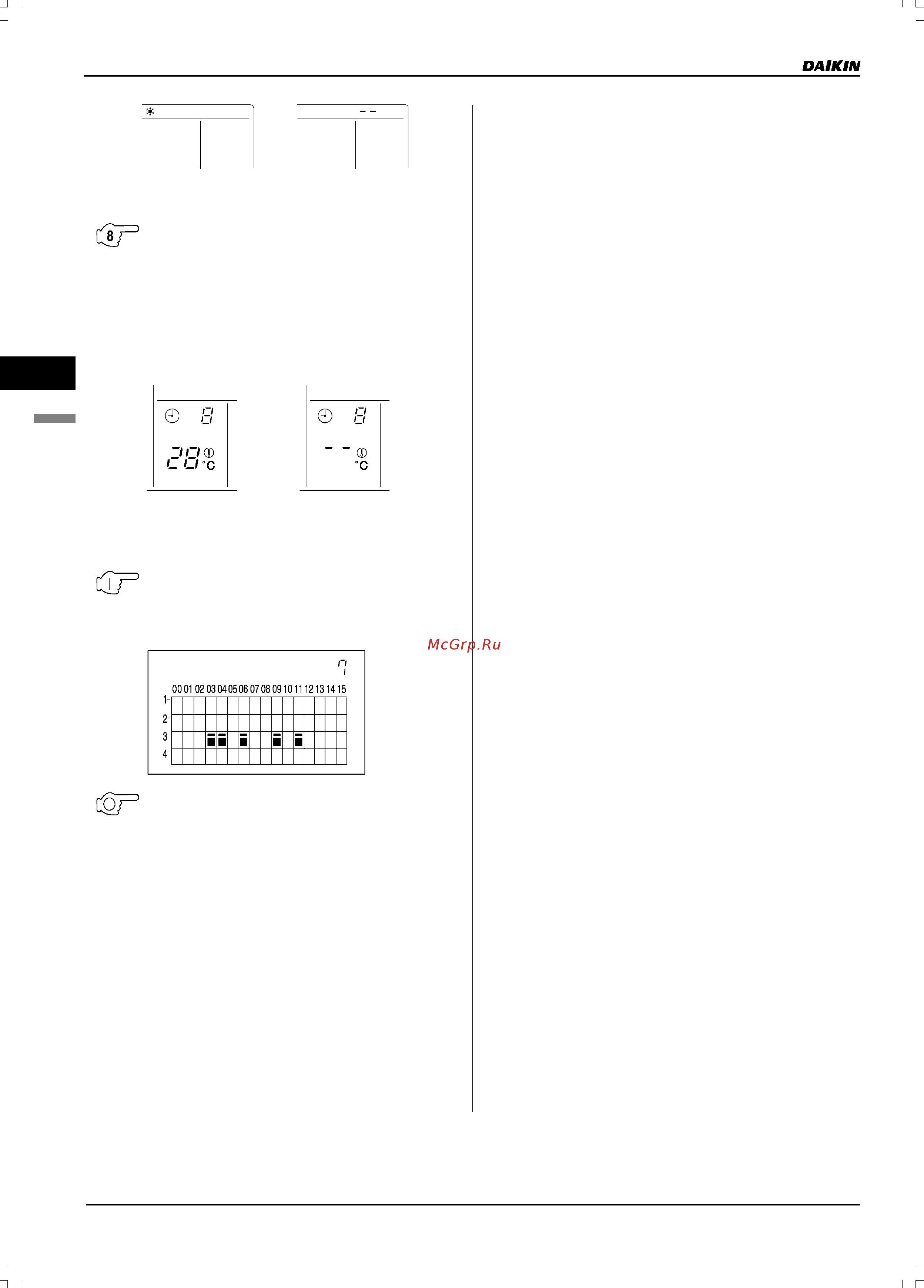

6. Дополнительное оборудование
126
6
6.7RDCS302B61: централизованное управление
7
Выбран режим охлаждения.
Общая работа в данной
зоне не задана.
Нажмите на КНОПКУ ЗАДАНИЯ ТЕМПЕРАТУРЫ.
При каждом нажатии на кнопку «▲»
температура увеличивается на 1°С.
При каждом нажатии на кнопку «▼»
температура уменьшается на 1°С.
Если вы не хотите задать в данной зоне общие
параметры, то установите значение «— —».
(Дополнительная информация приведена на
с. 133.)
Выбрана температура 28°С.
Общая работа в данной
зоне не задана.
(При выполнении включения и выключения по зонам)
Нажмите на КНОПКУ ВКЛЮЧЕНИЯ. Включится
сигнальная лампа работы, а затем появится
значок «쎱» в соответствующей группе.
Нажмите на КНОПКУ ВЫКЛЮЧЕНИЯ.
Если в течение одной минуты после появления на
индикаторе экрана работы с зонами не будут
произведены какиелибо действия, то индикатор
будет автоматически переключен обратно в режим
работы «группа».
(HC0164)
