2. Система управления
26
2
3. Система центрального управления (DCS302B61)
Групповой/индивидуальный режим (центральный пульт управления)
Назначение и функции
Можно обеспечить групповое или индивидуальное
включение/выключение без зонального управления (при
настройке 64 групп).
Также возможно подключение унифицированных средств
включения/выключения и т. п.
Предупреждение
1. Необходимы локальные настройки номера группы для
центрального управления.
2. Режим вентиляции определяется отдельно для
каждого блока HRV.

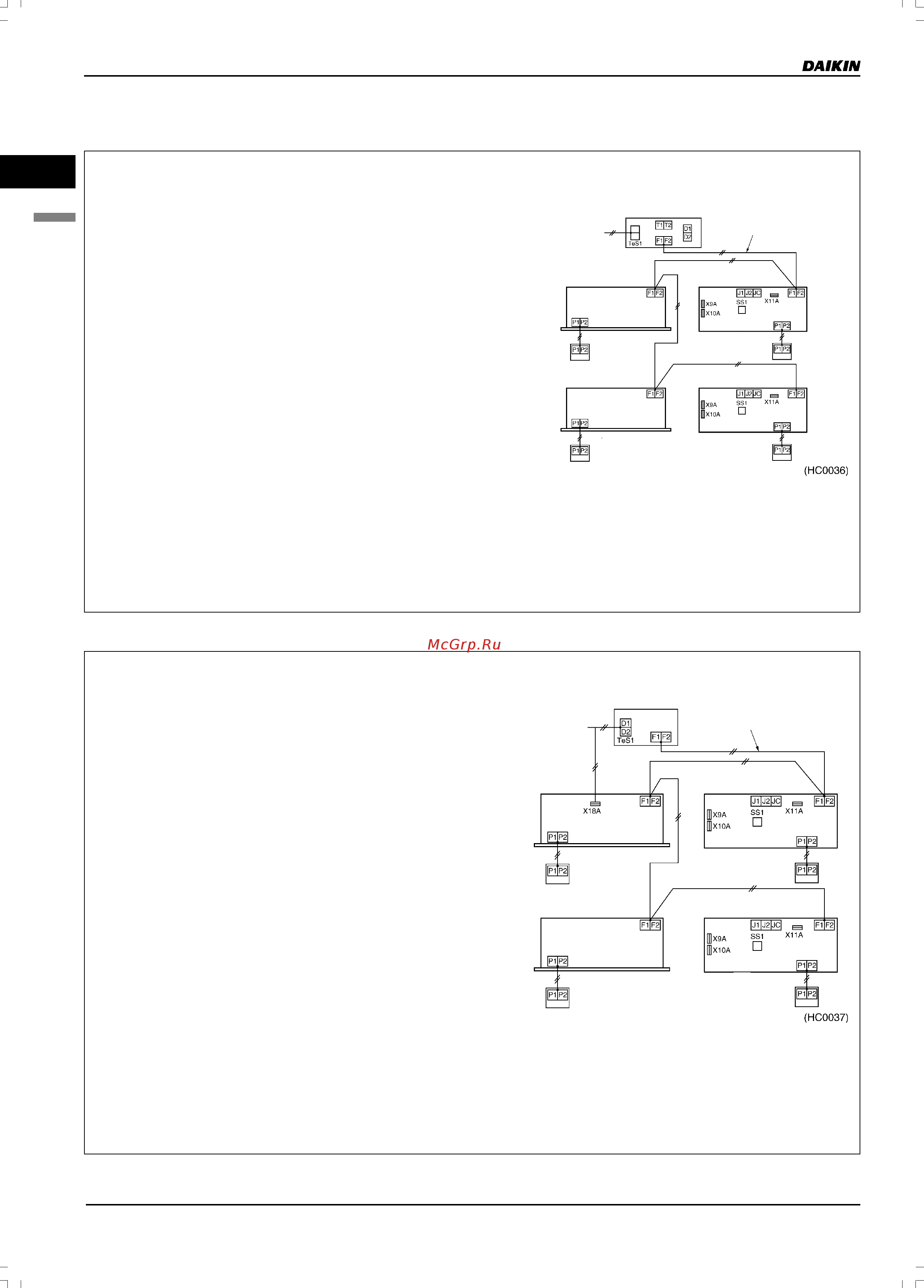

Пример подключения проводки управления
Блок HRV
Внутренний блок
Длина линии связи не
должна превышать
1000 м
Источник питания
Установка переключателей блока HRV
Начальная настройка должна проводиться с пульта
управления внутреннего блока.
• Настройка групповой зональной блокировки
................................... «ВЫКЛ» (заводская установка)
Необходимое дополнительное оборудование
• Центральный пульт управления DCS302B61
Назначение и функции
• Можно управлять групповым включением/
выключением до 64 групп (максимум 128 блоков).
Предупреждение
1. Настройка номера группы для центрального
управления не требуется.
2. Режим вентиляции определяется отдельно для
каждого блока HRV.
3. Питание программируемого таймера может
подводиться с печатной платы блока. (X18A для
внутреннего блока и X11A для блока HRV.)
Пример подключения проводки управления
Программируемый
таймер
Источник питания 16 В постоянного тока
Групповой режим (программируемый таймер DST301B61)
Длина линии связи не
должна превышать 1000 м
Внутренний блок
Установка переключателей блока HRV
Начальная настройка должна проводиться с пульта
управления внутреннего блока.
Настройка групповой зональной блокировки
...................................... "ВЫКЛ" (заводская установка)
Необходимое дополнительное оборудование
• Программируемый таймер DST301B61
Блок HRV
2.3RПрименимые конфигурации
3
Блок HRV
Внутренний блок
Центральный пульт управления
Внутренний блок
Блок HRV
