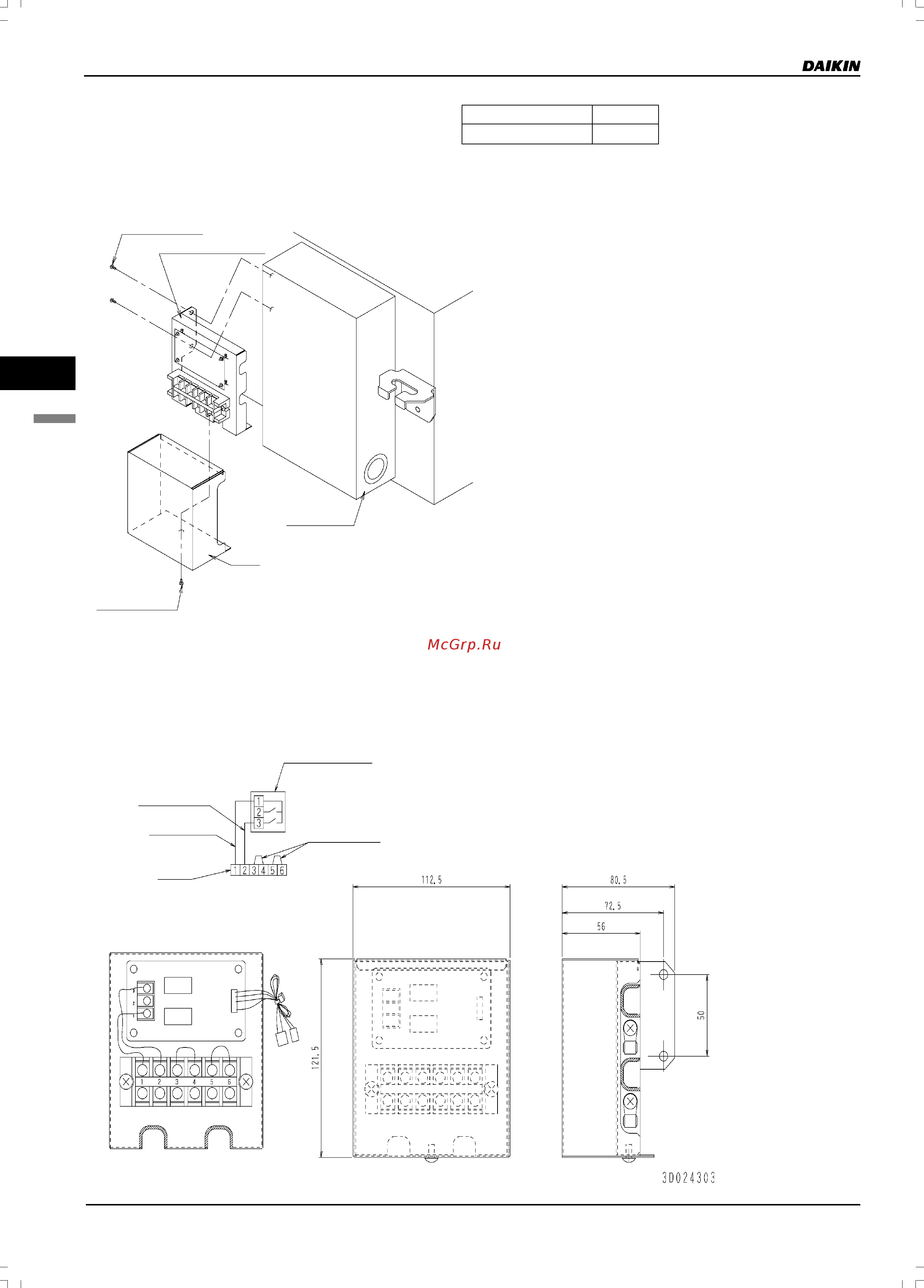

6. Дополнительное оборудование
158
6
6.16RBRP4A50: Комплект для управления нагревателем
16
Комплект для управления нагревателем
Дополнительные принадлежности
См. в таблице справа.
Крепежный винт 2 шт.
Фиксатор 2 шт.
Установка
Установите комплект для управления нагревателем с внешней стороны электрического щитка для блока HRV, как показано
ниже.
Крепежный винт
Комплект для управления
нагревателем
Крышка
Крепежный винт
Электрический щиток
<<Предостережения>>
<Установка положения переключателя блока HRV>
Для пульта управления внутреннего блока или блока HRV требуется произвести начальную
установку положения переключателей.
См. РУКОВОДСТВО ПО МОНТАЖУ HRV (Местная установка), «Задержка включения и выключения
электронагревателя» [19 (29•8•03) ].
❈ Начальная установка необходима для обеспечения безопасности.
3P055038
Электрический щиток
ПЕЧАТНАЯ ПЛАТА АДАПТЕРА (KRP502)
VSF 1,25 мм БЕЛЫЙ
VSF 1,25 мм ЧЕРНЫЙ
VSF 1,25 мм СИНИЙ
КЛЕММНАЯ КОЛОДКА
ЭЛЕКТРОПРОВОДКА
ВИД ИЗНУТРИ
