4. Монтаж
78
4
4.7RПрокладка воздуховодов
7

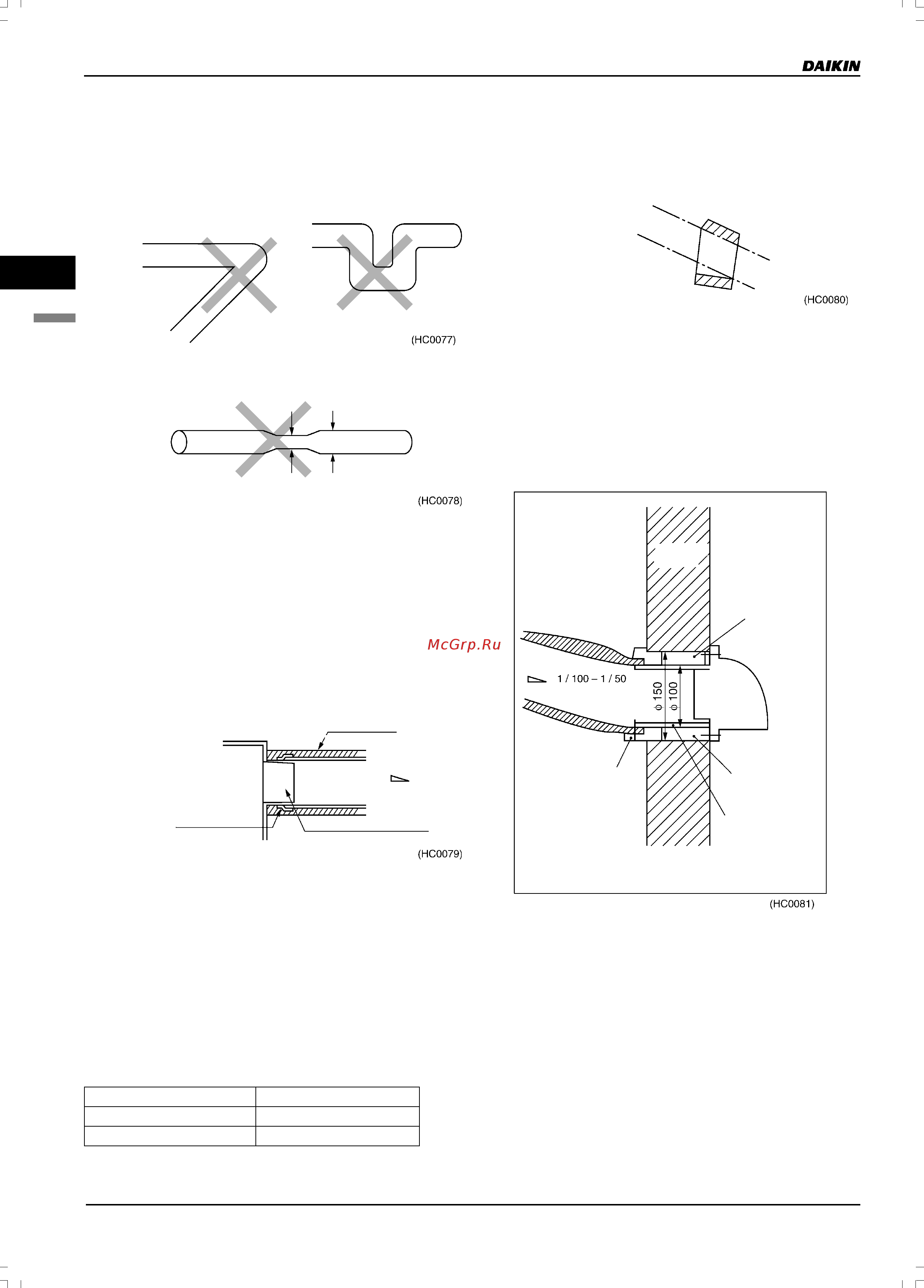

4.7 Прокладка воздуховодов
4.7.1 Предостережение
• При установке воздуховодов не используйте
конфигурации, изображенные ниже.
(1) Чрезмерный изгиб
Не изгибайте воздуховод
более, чем на 90°.
(2) Многократный изгиб
(3) Пережимы воздуховода не допускаются
Воздуховод не должен иметь пережимов на
протяжении всей трассы
1. Чтобы предотвратить утечку воздуха, после
присоединения воздуховода к соединительному фланцу
оберните место соединения алюминиевой лентой.
2. Расположите отверстие забора воздуха из помещения
как можно дальше от отверстия подачи воздуха.
3. Используйте воздуховоды, соответствующие
используемой модели блока (см. габаритный чертеж).
4. Чтобы предотвратить попадание дождевой воды в
систему, установите два воздуховода наружного
воздуха с уклоном вниз (уклон > 1/50). Следует также
теплоизолировать оба воздуховода, чтобы
предотвратить образование конденсата.
(Материал: стекловата толщиной 25 мм)
Теплоизоляция
(местной поставки)
Корпус
Уклон: более 1/50
Фланец для присоединения
воздуховода
Алюминиевая лента
(местной поставки)
5. Если в подпотолочном пространстве температура и
влажность всегда высокие, то в нем следует установить
оборудование для вентиляции.
6. Если воздуховод должен пройти через металлическую
решетку (сетку) или через металлическую обшивку
деревянной стены, то необходимо обеспечить
электрическую изоляцию воздуховода и стены.
4.7.2 Проход через наружную стену
1. Диаметр отверстия
Диаметр воздуховода +50 или 75
(Внутренний диаметр определяется размерами коронки)
<Пример>
Диаметр воздуховода Диаметр отверстия
∅100 + 50 ∅150
∅150 + 50 ∅200
2. Сверление отверстия
Лучше всего, если отверстие будет иметь такой же
уклон, что и трубопровод с хладагентом.
При использовании воздуховода квадратного
сечения
Обеспечьте наклон деревянной рамы опоры
воздуховода.
При использовании воздуховода круглого сечения
Просверлите отверстие горизонтально, так как оно не
может быть просверлено инструментом,
расположенным наклонно.
3. Предотвращение проникновения дождевой воды и
ветра
Большая часть пространства между воздуховодом и
стеной заполняется строительным раствором. Стена с
обшивкой заполняется замазкой (см. рис. 1).
Проход воздуховода через наружную стену
Рис. 1
Строительный
раствор
Снаружи
Наружная
стена
Внутри помещения
Колпак
Замазка
(Герметик)
Спиральный
воздуховод
Спиральный
воздуховод
(Для прохода через наружную стену
гибкий воздуховод не используется)
4. Вывод воздуховодов в уже построенном здании
Те же операции, что и в строящемся здании.
• На чертежах, выполненных компанией,
разработавшей проект, указан только диаметр
отверстий 100, поэтому рабочий чертеж выполняется
монтажной организацией.
