2. Система управления
33
2
2.7RИзменение режима работы
7

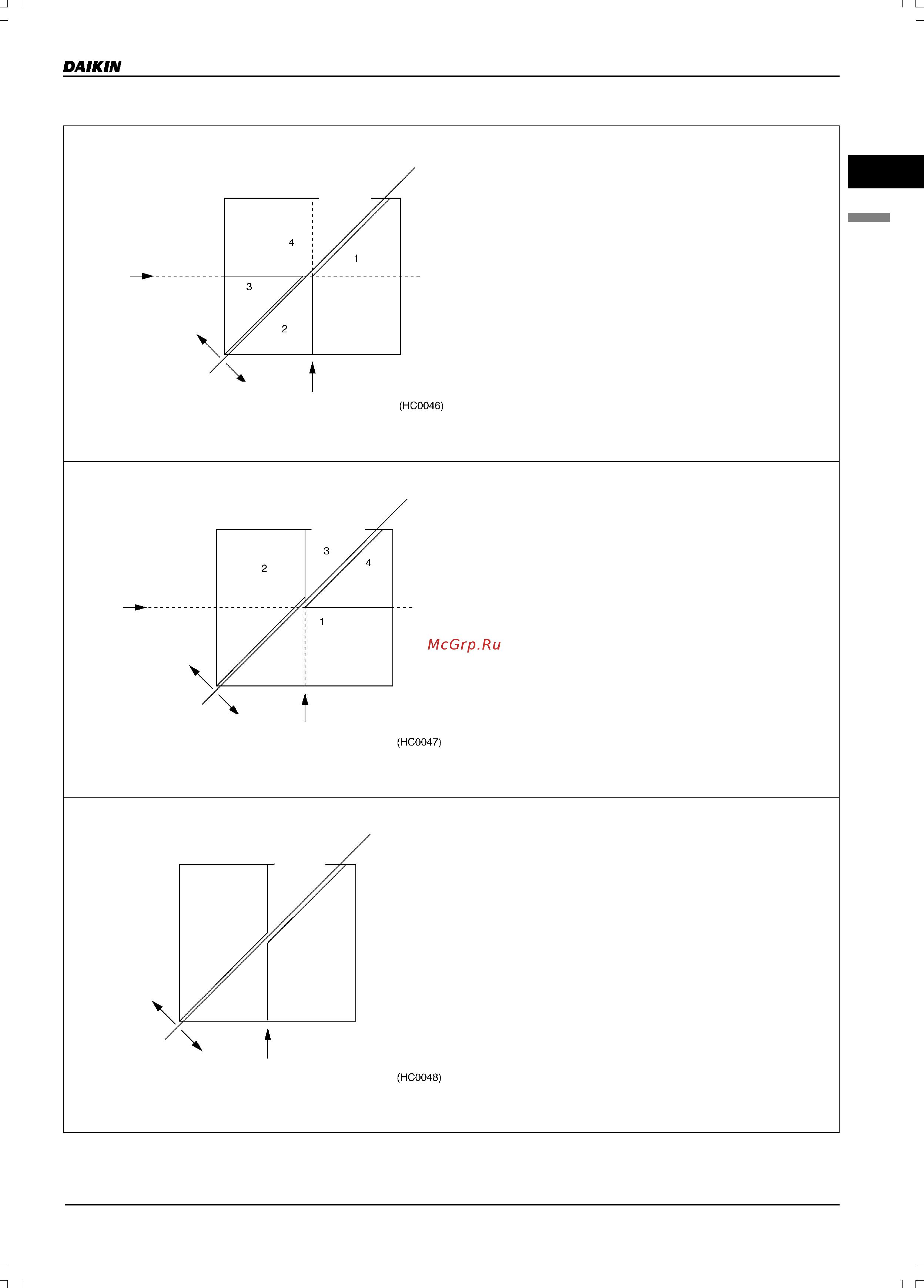

2.7 Изменение режима работы
1. В режиме охлаждения
Установленная температура
кондиционера
Температура наружного
воздуха> температура
внутри помещения
Температура наружного
воздуха = температура
внутри помещения
Температура
наружного
воздуха
<температура
внутри
помещения
Установленная
температура
кондиционера
Температура
в помещении
Байпас
Байпас
Теплообмен
Тепло
обмен
Охлаждение
Наружная
температура
1 зона: свободное охлаждение (охлаждение наружным
воздухом) в режиме байпасирования.*
2 зона: температура в помещении должна поддерживаться
на заданном уровне путем теплообмена.
3 зона: температура внутри помещения поддерживается на
заданном уровне в режиме байпасирования.*
4 зона: подаваемый свежий воздух охлаждается путем
теплообмена с воздухом внутри помещения
(энергосбережение).
* Температура подаваемого воздуха не может быть
равна температуре наружного воздуха, поскольку
всегда имеет место теплообмен.
2. В режиме нагрева 1 зона: подаваемый свежий воздух нагревается путем
теплообмена с воздухом внутри помещения в
режиме теплообмена (энергосбережение).
2 зона: свободный нагрев (нагрев наружным воздухом) в
режиме байпасирования.*
3 зона: температура внутри помещения поддерживается на
заданном уровне за счет теплообмена.
4 зона: температура внутри помещения поддерживается на
заданном уровне за счет байпасирования.*
* Температура подаваемого воздуха не может быть
равна температуре наружного воздуха, поскольку
всегда имеет место теплообмен.
Установленная температура
кондиционера
Температура наружного
воздуха > температура
внутри помещения
Температура наружного
воздуха = температура
внутри помещения
Температура
наружного
воздуха
<температура
внутри
помещения
Установленная
температура
кондиционера
Температура в
помещении
Байпас
Байпас
Теплообмен
Нагрев
Наружная
температура
Теплообмен
3. Если работает только вентилятор
Температура наружного
воздуха> температура
внутри помещения
Температура наружного
воздуха = температура
внутри помещения
Температура
наружного
воздуха
<температура
внутри
помещения
Примерно 22°C
Температура внутри
помещения
БайпасБайпас
Тепло
обмен
Вентилятор
Наружная
температура
Теплообмен
Режим вентиляции выбирается отдельно для каждого блока
HRV на основании показаний датчиков температуры,
обрабатываемых с помощью оригинальной формулы.
