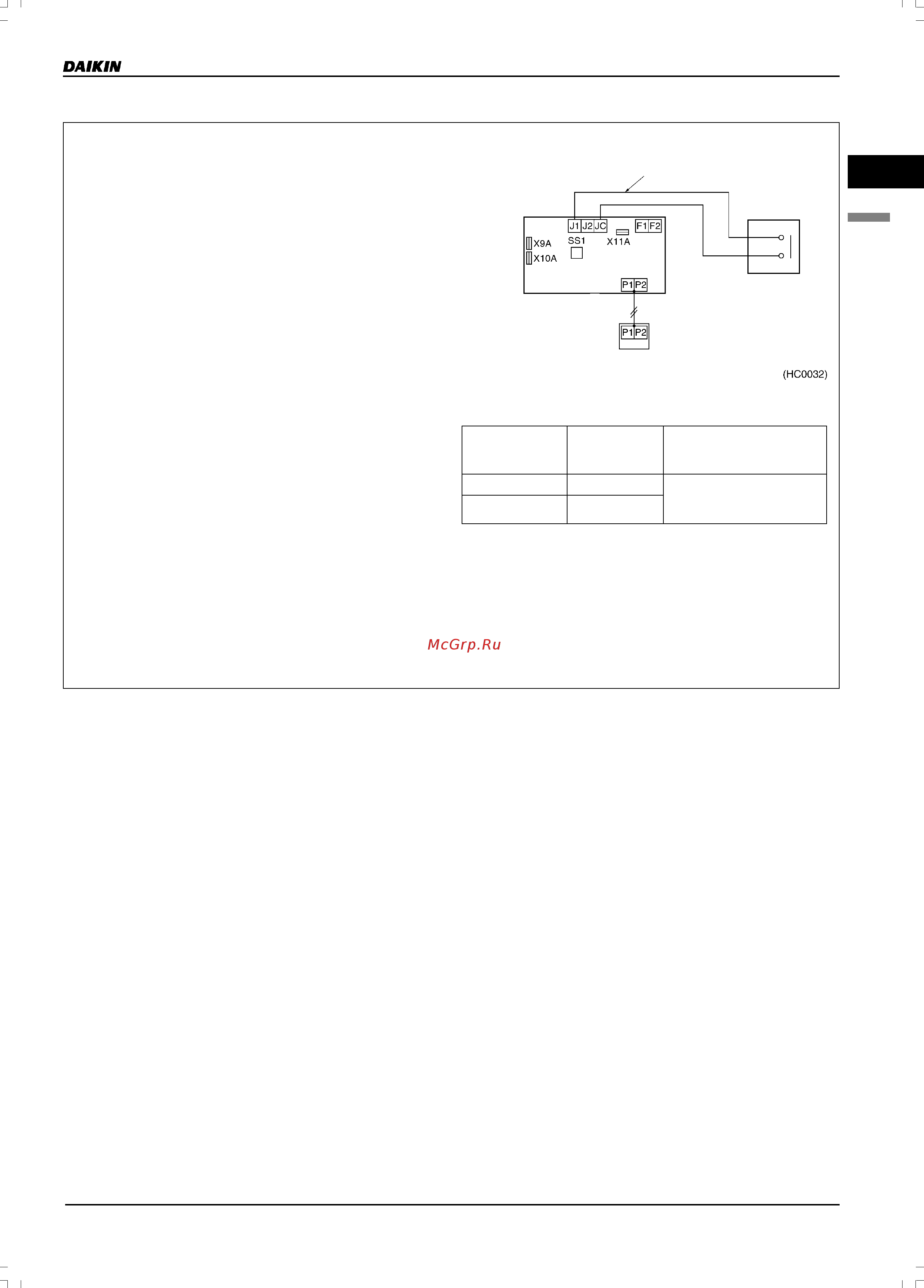

![Daikin VAM2000FA [25/179] Система управления](/views2/1718965/page25/bg19.png)
2. Система управления
23
2
Назначение и функции
Если работа сблокирована с вентилятором местной
вентиляции (например, для туалета или кухни), блок HRV
обеспечивает избыточную подачу воздуха для
предотвращения обратного потока воздуха, который
может переносить неприятные запахи.
Расход подаваемого воздуха превышает расход
удаляемого воздуха.
Пример подключения проводки управления
Длина линии связи не должна превышать 50 м
Пульт управления блока HRV
Включение режима проветривания с внешнего входа [блок HRV]
(Контакт для местного
подключения)
Блок HRV
3
2.3RПрименимые конфигурации
• Местная проводка
Режим работы
блока HRV
Проветривание
Контакт для
местного
подключения
Характеристики контакта
Замкнут Нормальноразомкнутый
слаботочный сухой
контакт на 16 В, 10 мА
Нормальный Разомкнут
Примечание:
Длина соединительного провода между блоком HRV и
контактом для местного подключения должна составлять
не более 50 м.
Установка переключателей блока HRV
• Изменение заводских установок не требуется.
Необходимое дополнительное оборудование
• Не требуется
