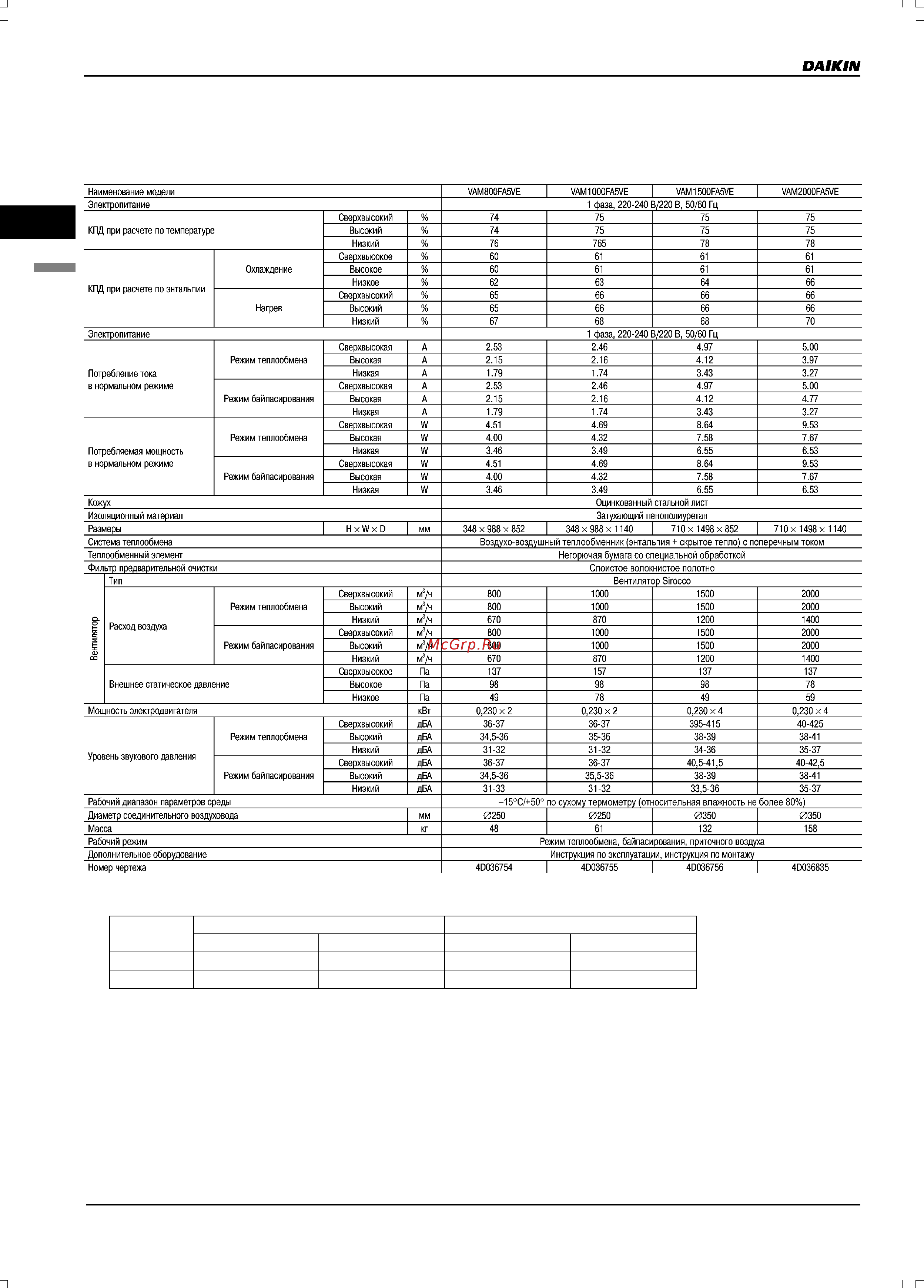

3. Технические характеристики
36
3
3.1RСпецификации
1
(50 Гц)
(HC0051)
Условия испытаний
Внутренний блок Наружный блок
°С (сухого термометра) Относительная влажность (%) °С (сухого термометра) Относительная влажность (%)
Охлаждение 27 50 35 60
Нагрев 20 40 7 70
Условия
Примечания
1. Уровень шума измеряется под центром корпуса на расстоянии 1,5 м.
2. Частоту вращения электродвигателя вентилятора можно изменить на «Низкую» или «Высокую».
3. Уровень шума измеряется в безэховой камере.
Обычно уровень шума оказывается выше указанного значения в зависимости от условий эксплуатации, отражения
шума и внешнего шума.
4. Уровень шума на выпускном отверстии превышает рабочий уровень шума блока примерно на 8 дБ.
