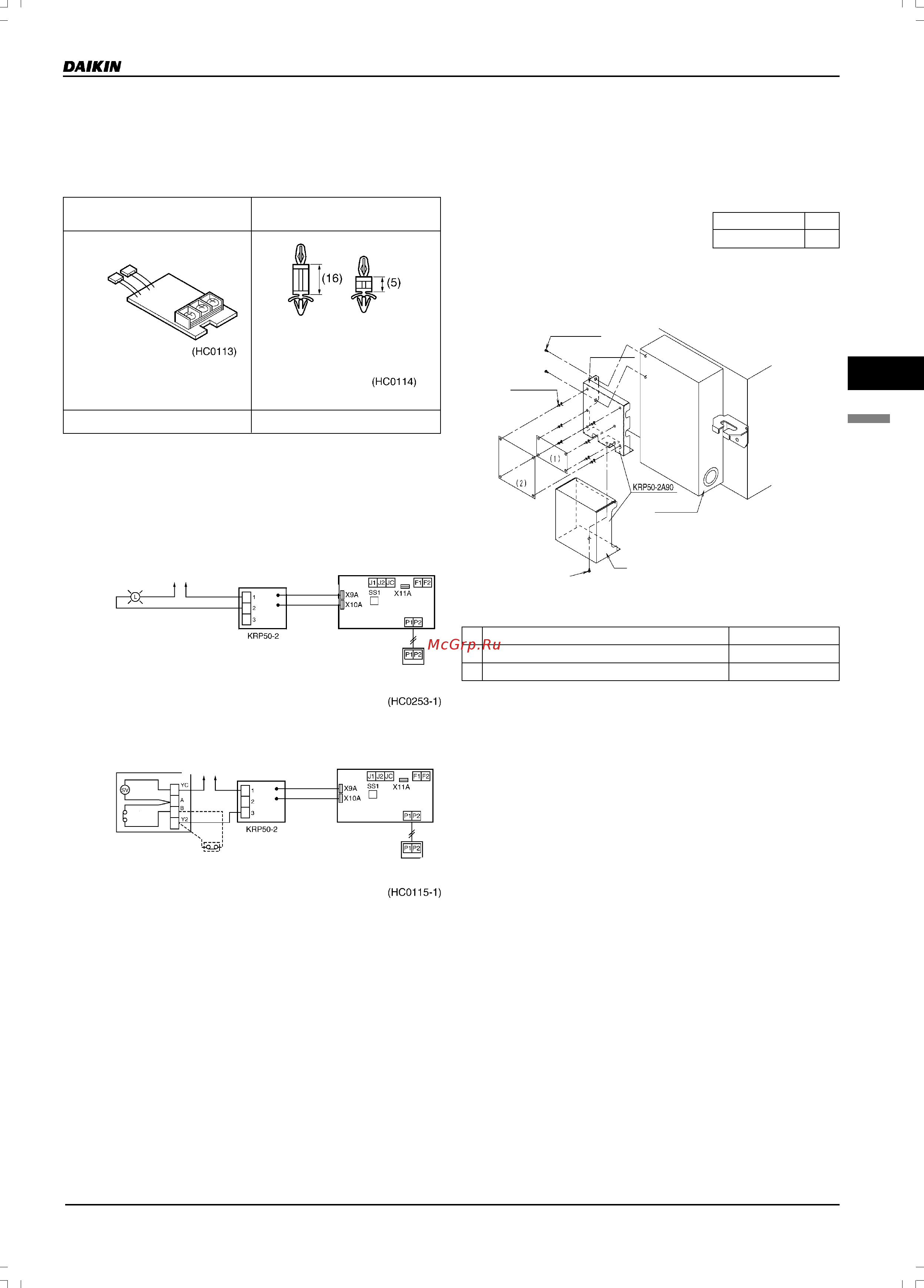

6. Дополнительное оборудование
93
6
6.2 KRP5082: проводной адаптер для дистанционного включения или увлажнителя
KRP5082A90: монтажная коробка для печатной платы адаптера
2
6.2 KRP50@2: проводной адаптер для дистанционного включения сигнальной
лампы и т. д. или увлажнителя
KRP50@2A90: Монтажная коробка для печатной платы адаптера
1. Компоненты
1. Печатная плата
KRP5082 (×1)
2. Стойки печатной платы
(4 больших, 4 маленьких)
Используются либо большие, либо
маленькие стойки, в зависимости от
модели
Cоединительный кабель –1 шт. Инструкция – 1 шт.
2. Указания по установке
1 Адаптер KRP5082, используемый для подачи сигнала
включения (сигнальной лампы и т. д.), может быть
подключен к блокам HRV следующим образом.
Ниже показаны электрические схемы подключения.
• Для дистанционной сигнализации
Сигнальная лампа
(Индикация работы)
Электропитание
(1 фаза, 2208240 В)
Блок HRV
Пульт управления
для блока HRV
• Для увлажнителя
Электропитание
(1 фаза, 100 В или 200 В)
Пульт управления
увлажнителем
(местной поставки)
38контактный
разъем
Пульт управления
для блока HRV
Увлажнитель
Поплавковый
выключатель
2 Адаптер KRP5082 также может быть подключен к
внутреннему блоку SkyAir для обеспечения
совместной работы с блоками HRV. Он также может
быть подключен и использоваться в качестве
адаптера для наружного устройства
предварительного подогрева воздуха.
Компоненты
Компоненты перечислены в таблице справа.
Крепежный винт 3 шт.
Фиксатор 2 шт.
Установка
Установите печатную плату адаптера с внешней стороны
электрического щитка для блока HRV, как показано ниже.
Крепежный
винт
Стойка печатной платы
(прилагается к
печатной плате
адаптера)
Крышка
Крепежный винт
Электрический
щиток
Крепежная
панель
Используемые адаптеры
Название адаптера Название комплекта
(1) Печатная плата адаптера для увлажнителя KRP5082
(2) Печатная плата адаптера для пульта управления KRP2A61
4P055444
28контактный
разъем
38контакт8
ный разъем
28контакт8
ный разъем
