Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Применение модуля на автомобиле Audi, А4 (2008‑2015), Audi A5 (2007‑2016),

Audi Q5 (2008‑2016)

Группа 1, подгруппа 1

СAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с синей полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Управление со штатного брелка:

• Поддерживается.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в том режиме, в ко‑

тором она находилась перед выключением зажигания, и одновременно с этим запустить

дополнительно установленный автономный отопитель. Управление модулем возможно

отдополнительных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.) с по‑

мощью внешних входов, со штатной кнопки автомобиля (кнопка закрытия ЦЗ на двери

водителя) и со штатного брелка.

Подключение модуля

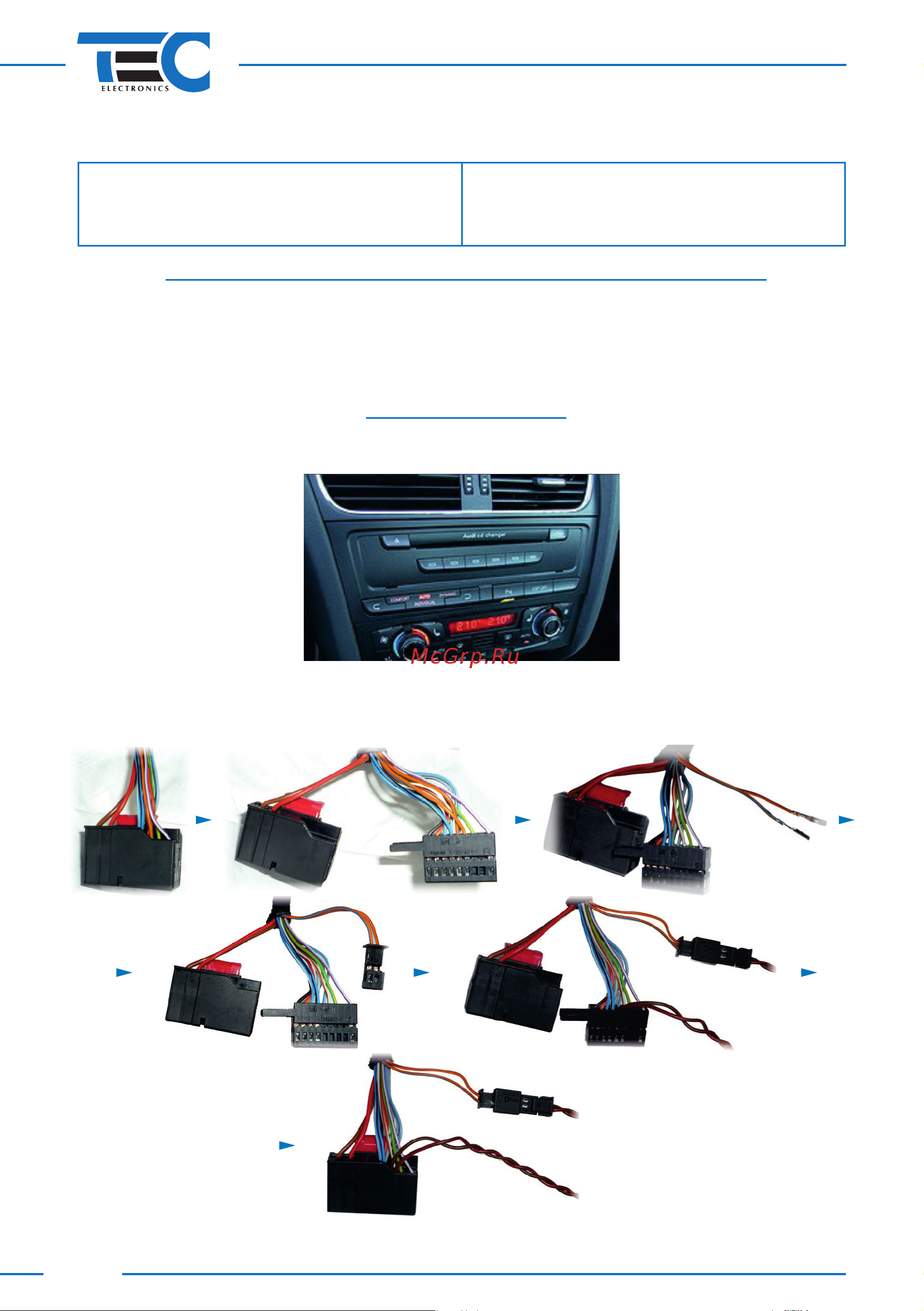

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунок 19) парами проводов CAN1 и CAN2.

Рис. 19

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑

ем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожу‑

хами (см. рисунок 20).

Рис. 20
