Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG
41

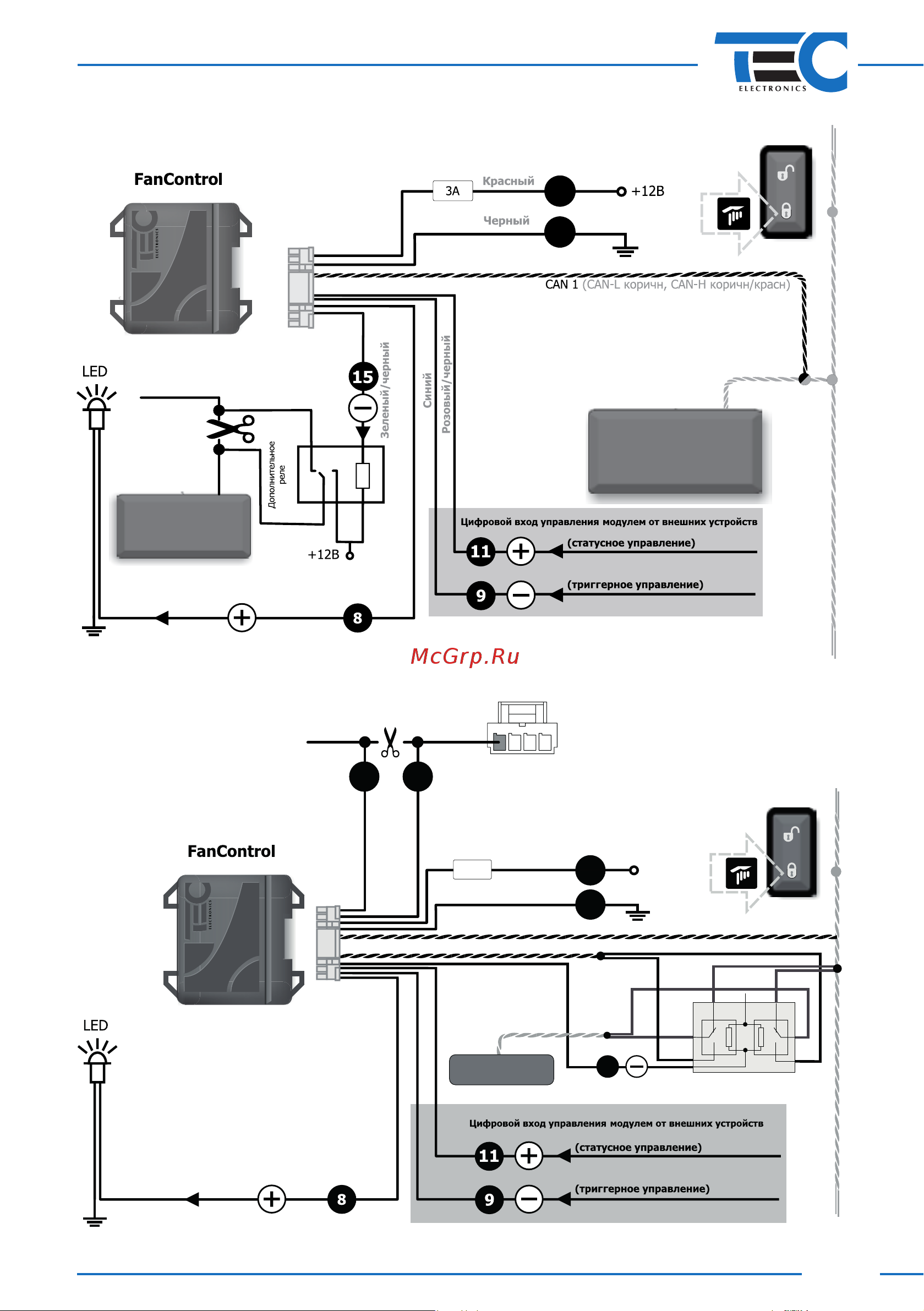

Схема 17
Оранжевый/зеленый
13
1
Штатный
отопитель
Электропомпа
Схема 18
Красный
Разъем кнопки
управления светом
Черный
+12В3А
LIN-1 Серый/зеленый
LIN-2 Серый/синий
24
12
3 4
Оранжевый/зеленый
Синий
Розовый/черный
CAN 1 (CAN-L коричневый, CAN-H корич./красный)
+12В
CAN 3 (CAN-L корич., CAN-H корич./зеленый)
H
15
L
H
L
H
L
Блок управления
бортовой сетью
Зеленый/черный
