Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Применение системы на автомобилях Audi A8 (2018‑‑), Q8 (2018‑‑)

Управление штатным (заводским) автономным отопителем

Группа 3, подгруппа 4

CAN‑шина в автомобиле:

• CАN‑L — оранжевый/коричневой

• CAN‑H — оранжевый/фиолетовый

или фиолетовый

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Система позволяет включить штатный автономный отопитель и климат‑контроль.

Подключение системы

Подключение для Audi A8 осуществляется за левой кик панелью в красном разъеме (см.

рис. 55). Подключение для Audi Q8 осуществляется у блока мультимедиа за перчаточным

ящиком (см. рис. 56).

При подключении используется пара проводов системы CAN1.

Подробное описание подключения см. в схеме 19.

Применение системы на автомобилях Porshe Cayenne (2018‑‑)

Управление штатным автономным отопителем

Группа 3, подгруппа 4

СAN‑шина в автомобиле:

• CАN‑L — оранжевый/коричневый

• CAN‑H — розовый.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Система позволяет включить штатный автономный отопитель и климатическую установку

в специальный режим.

Запуск отопителя возможен при температуре окружающей среды менее +4С граду‑

сов.

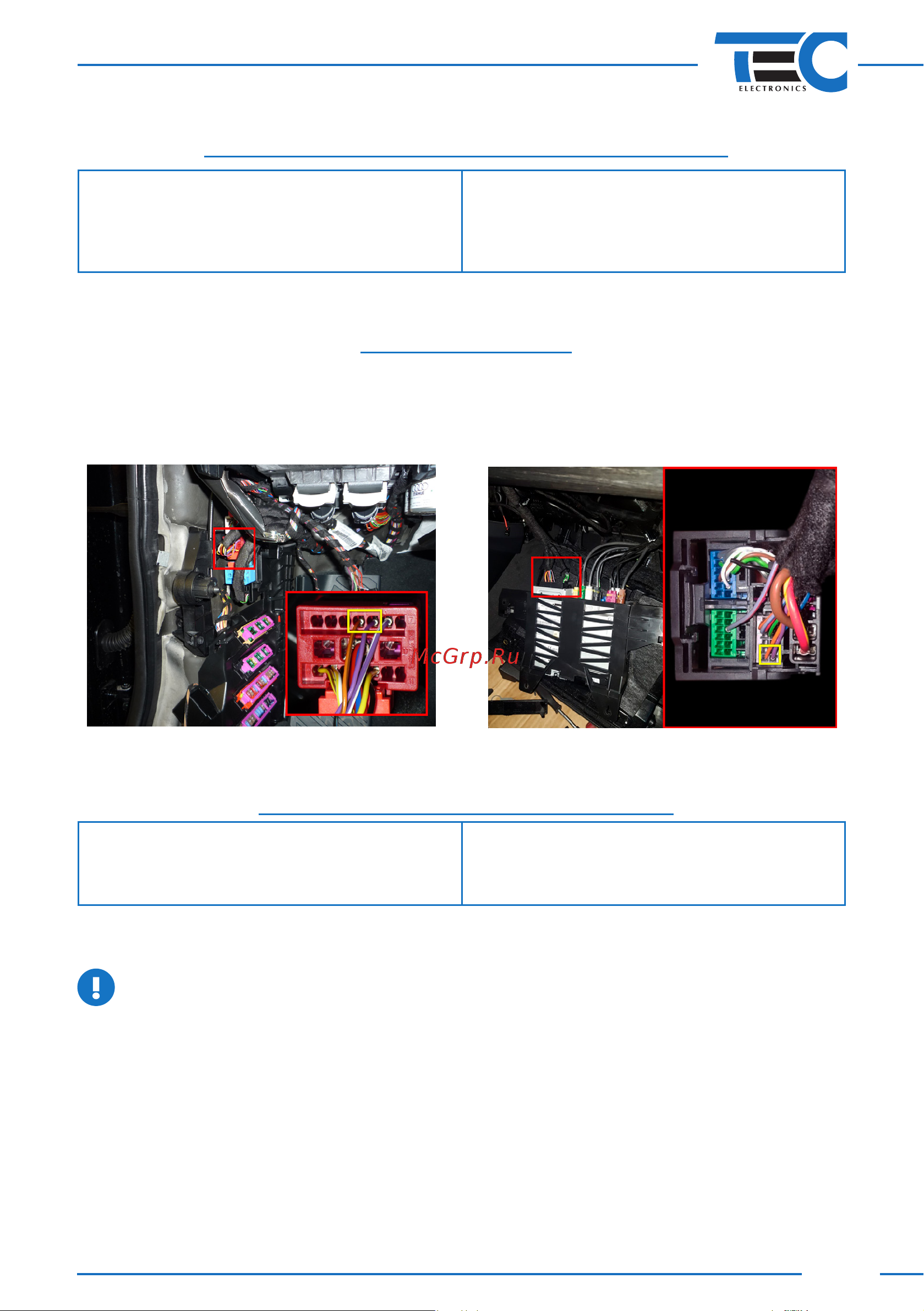

Рис. 55
