Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Подключение модуля

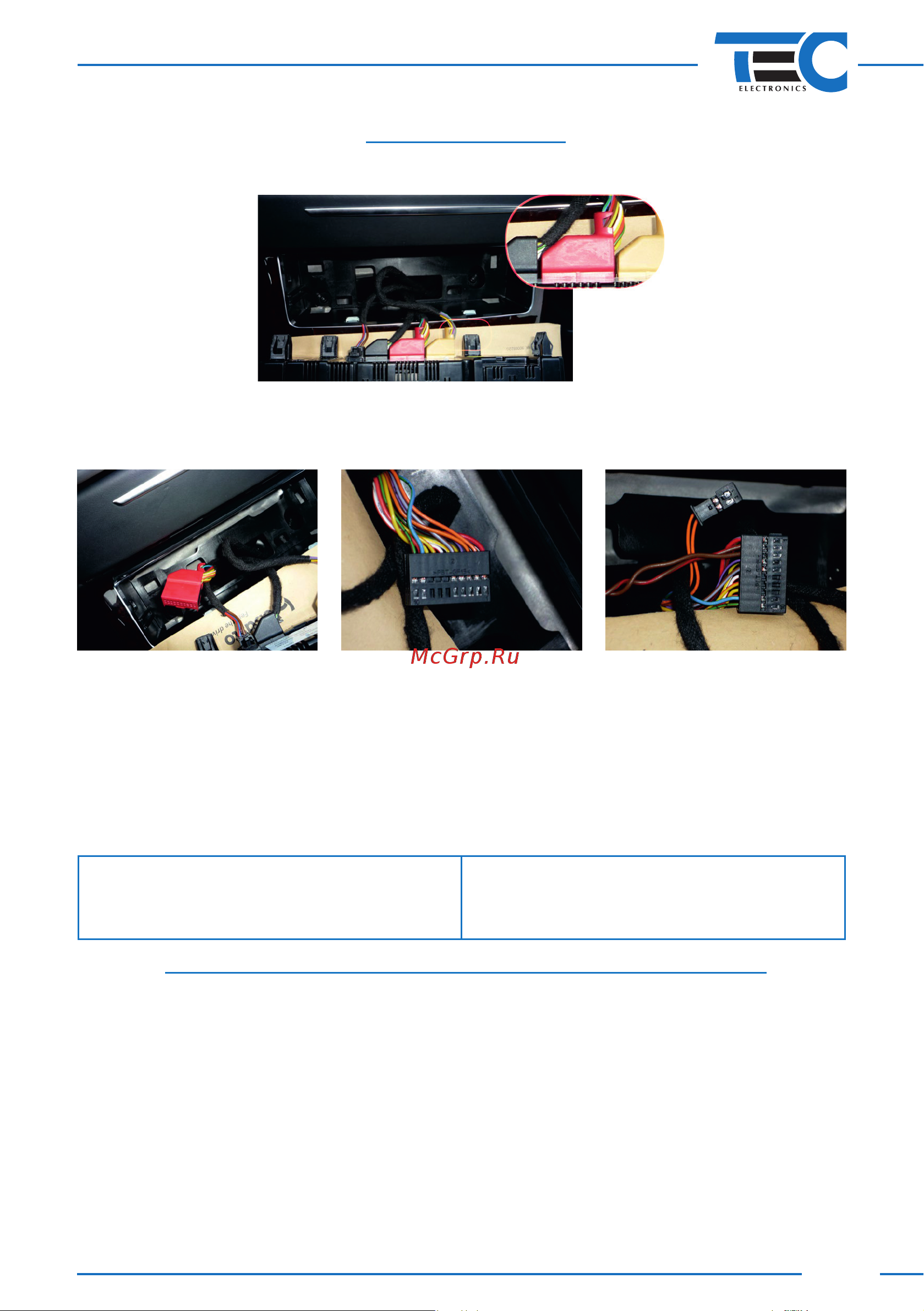

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком управ‑

ления климат‑контролем (см. рисунок 12).

Рис. 12

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъем

автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожухами

(см. рисунок 13).

Рис. 13

Пары проводов модуля, CAN1 и CAN3, предназначены для подключения кCAN‑шине: CAN3

подключается к шине со стороны блока управления климат‑контролем, аCAN1— со стороны

автомобиля.

Подробное описание подключения см. в схеме 2.

Применение модуля на автомобили Audi A3 (2013‑‑), Audi TT (2015‑‑),

VW Golf 7, VW Passat B8, Tiguan NF (2016‑‑), Skoda Octavia 3, Skoda Kodiaq,

Skoda Karoq

Группа 3, подгруппа 2

СAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с зеленой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Управление со штатного брелка:

• Поддерживается.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля и одновременно сэтим

запустить дополнительно установленный автономный отопитель. Управление модулем воз‑

можно от дополнительных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.)

спомощью внешнего входа, со штатной кнопки автомобиля (кнопка закрытия ЦЗ надвери во‑

дителя) и со штатного брелка.
