Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑

ем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожу‑

хами (см. рисунок 6).

Пары проводов модуля, CAN1 и CAN3, предназначены для подключения к CAN‑шине: CAN3

подключается к шине со стороны блока управления климат‑контролем, аCAN1— со стороны

автомобиля.

Подробное описание подключения см. в схеме 9.

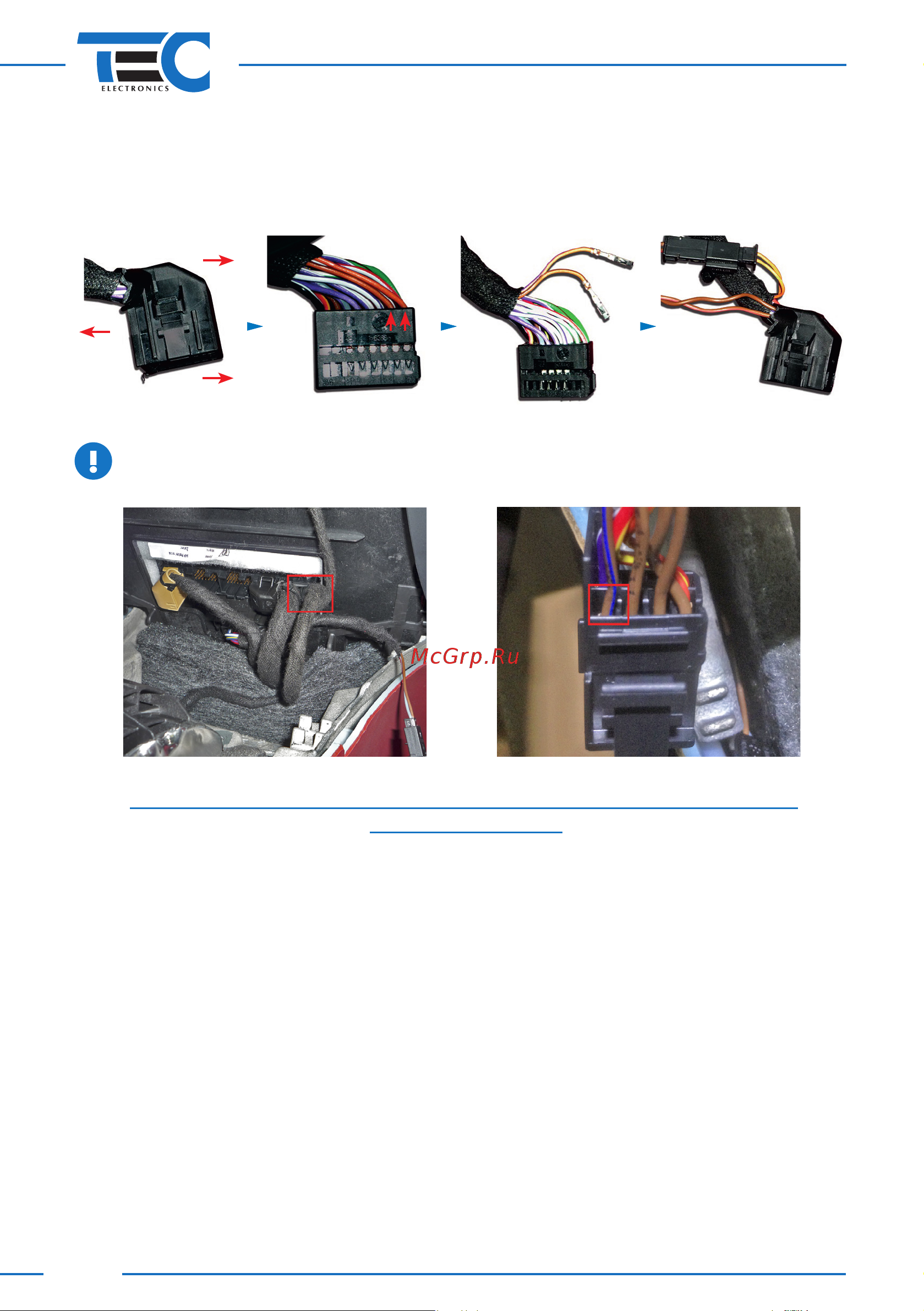

Рис. 6

Для корректной работы электропомпы отопителя желтый/красный провод

(контакт №14) модуля подключите к коричневому/синему проводу (контакт

№12), находящемся в черном 12‑тиконтактном разъеме (см. рисунки 7, 8).

Рис. 7 Рис. 8

Управление штатным (заводским) догревателем Porche Cayenne (2011-2017),

Panamera (2009-2016)

Модуль позволяет включить штатный автономный отопитель для прогрева двигателя

исалона от дополнительных устройств (GSM‑пейджер, дополнительная сигнализация ит.д.)

с помощью внешнего входа, со штатной кнопки автомобиля (кнопка «Возврат» на руле)

исоштатного брелка.

Модуль подключается к CAN‑шине в любом удобном месте, например, за блоком управ‑

ления климат‑контролем. При подключении используется пара проводов модуля CAN1.

Для управления штатным отопителем запустите его из меню панели приборов.

В случае, если в машине установлен штатный догреватель:

1. Подключите черный/красный провод в черном разъеме отопителя (контакт №3) намас‑

су через резистор с сопротивлением 70‑100 Ом и мощностью 2,5 Вт (см. рисунок 9).

2. При помощи диагностического оборудования активировать автономный отопитель ва/м.

3. Запустить отопитель из меню панели приборов (запуск возможен при температуре

окружающей среды менее 4˚С).

Подробное описание подключения см. в схеме 10.
