Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Управление штатным догревателем

Группа 3, подгруппа 8

СAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый

с фиолетовой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Требуется подключение электропомпы (см. рис. 61).

При данном подключении запуск климатической установки по CAN‑шине не произ‑

водится.

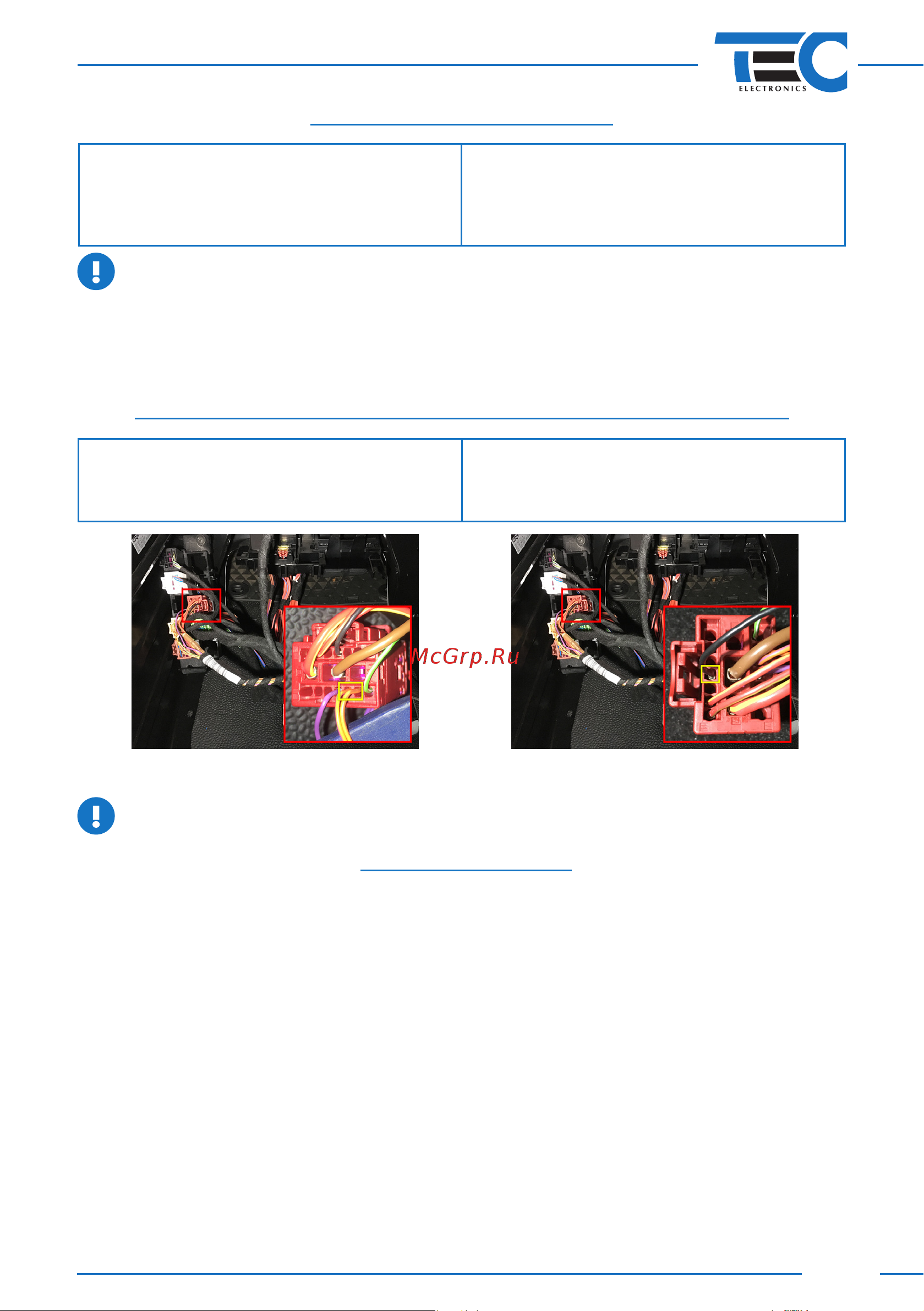

Для подключения используется пара проводов CAN1. Подключение производится в красном

разъеме под водительским сиденьем (см. рис.60).

Подробное описание подключения см. в схеме 17.

Управление климатической установкой совместно со штатным догревателем

Группа 3, подгруппа 2

СAN‑шина в автомобиле:

• CАN‑L — черный

• CAN‑H — желтый.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Климатическая установка включается в последний оставленный режим.

Подключение системы

Система подключается в разрыв CAN‑шины автомобиля непосредственно у блока

управления климат‑контролем (см. рис. 58, 59).

Пары проводов системы, CAN1 и CAN3, предназначены для подключения к CAN‑шине:

CAN3 подключается к шине со стороны блока управления климат‑контролем, а CAN 1—

состороны автомобиля.

Подробное описание подключения см. в схеме 2.

Для запуска догревателя необходимо использовать устройства eFC VAG v2. Для подклю‑

чения используется пара проводов CAN1. Подключение производится в красном разъеме под во‑

дительским сиденьем (см. рис.60).

Необходимо запрограммировать группу 3, подгруппу 7. Подробное описание см. Техническое

описание eFC VAG v2/

Рис. 60 Рис. 61
