![ТЭК-ЭЛЕКТРОНИКС FanControl B2 [40/42] Климат контроль](/img/pdf.png)
ТЭК-ЭЛЕКТРОНИКС FanControl B2 [40/42] Климат контроль
![ТЭК-ЭЛЕКТРОНИКС FanControl B2 [40/42] Климат контроль](/views2/1837708/page40/bg28.png)

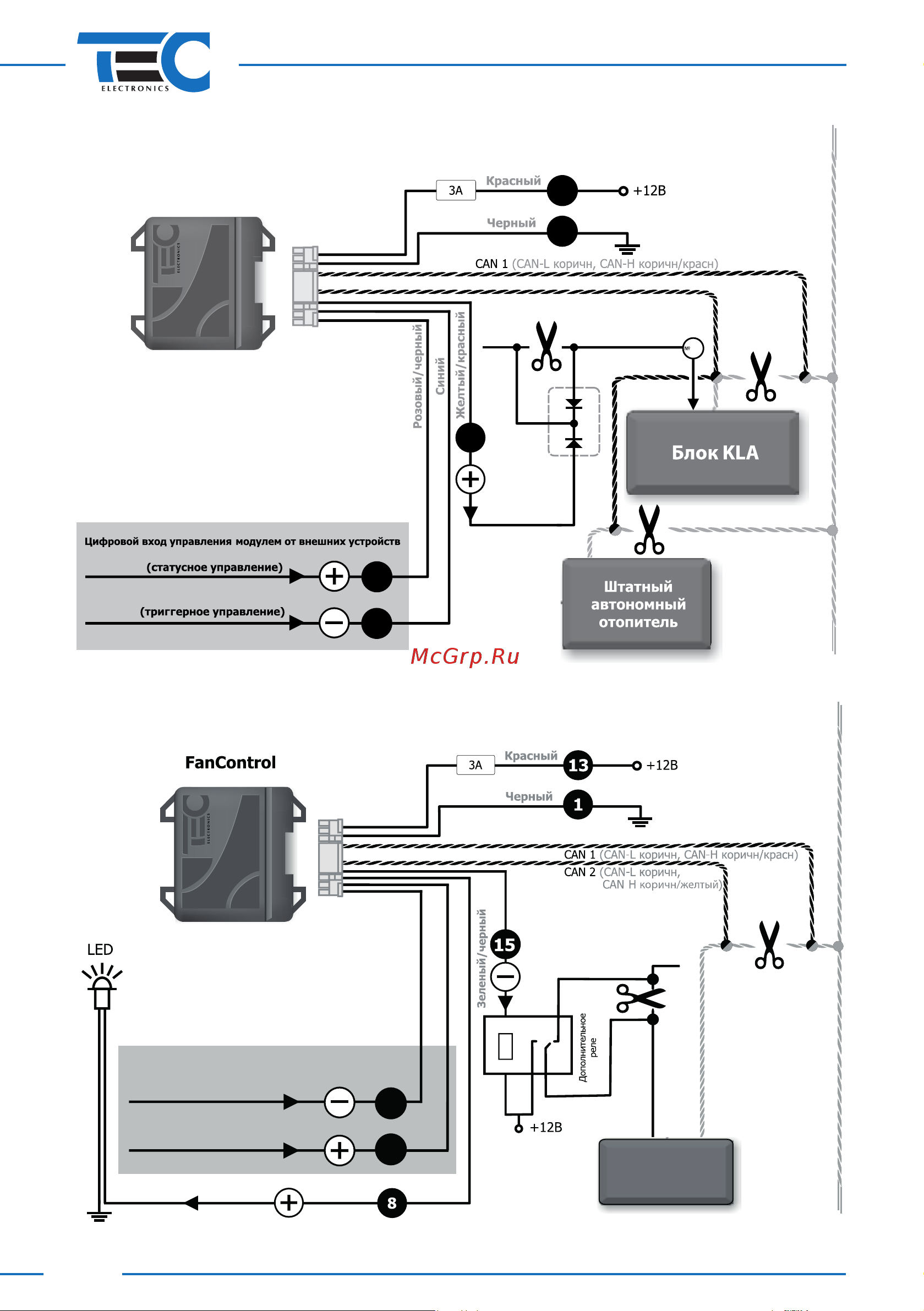

Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG
40
Схема 15
CAN 2 (CAN-L коричн, CAN-H коричн/желтый)
FanControl
13
1
11
9
15
Желтый/зеленый
14
Схема 16
Оранжевый/зеленый
Климат-
контроль
11
(статусное управление)
Цифровой вход управления модулем
от внешних устройств
(триггерное управление)
9
Розовый/черный
Синий
