Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Подключение системы

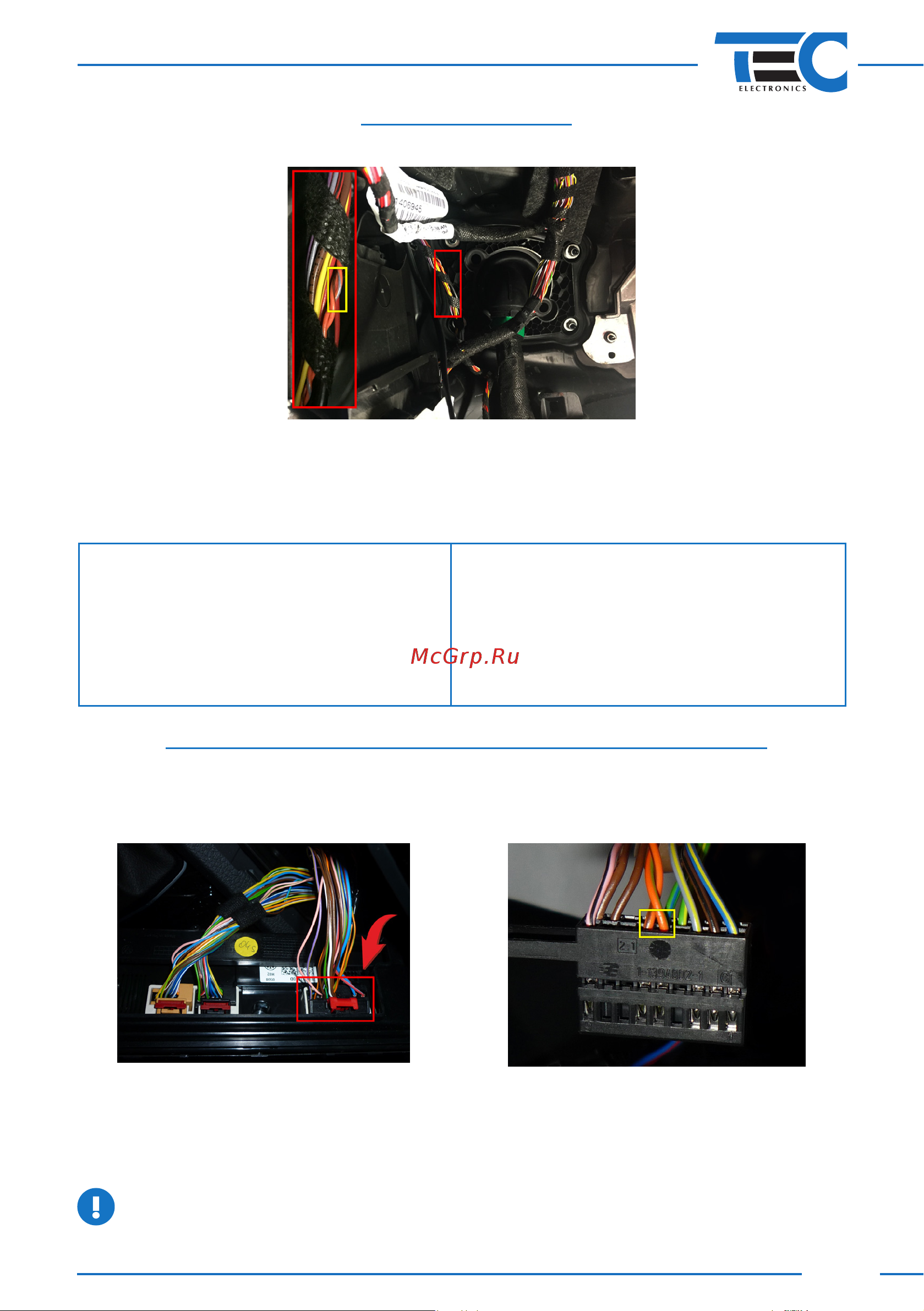

Система подключается к САN‑шине в жгуте, находящимся за левой кик панелью (см.рис.39).

При подключении используется пара проводов системы CAN1.

Подробное описание подключения см. в схеме 5.

Применение системы на автомобиле Multivan T6 (2016‑‑), VW Amarok (2017‑‑)

Для штатного отопителя:

группа 11, подгруппа 5

Для дополнительно установленного:

группа 11, подгруппа 3

CAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой

полосой

• CAN‑H — оранжевый с зеленой полосой.

Штатная кнопка управления:

• Не поддерживается.

Управление со штатного брелка:

• Поддерживается.

Управление дополнительно установленным автономным отопителем

Подключение осуществляется непосредственно за блоком KLA.

Система подключается в разрыв CAN‑шины автомобиля, подходящей к блоку KLA. Пары

проводов системы, CAN1 и CAN2, предназначены для подключения к CAN‑шине: CAN2 под‑

ключается к шине со стороны блока KLA, а CAN1 — со стороны автомобиля (см. рис.40,41).

При подключении системы к CAN‑шине рекомендуется разобрать соответствующий

разъем автомобиля (у блока KLA), а затем собрать его, воспользовавшись прилагаемыми

вкомплекте кожухами. При таком способе подключения не нарушается заводская электро‑

проводка автомобиля.

Подробное описание подключения см. в схеме 4.

Климатическая установка включается в последний оставленный режим.

Рис. 39

Рис. 40 Рис. 41
