Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Подключение системы

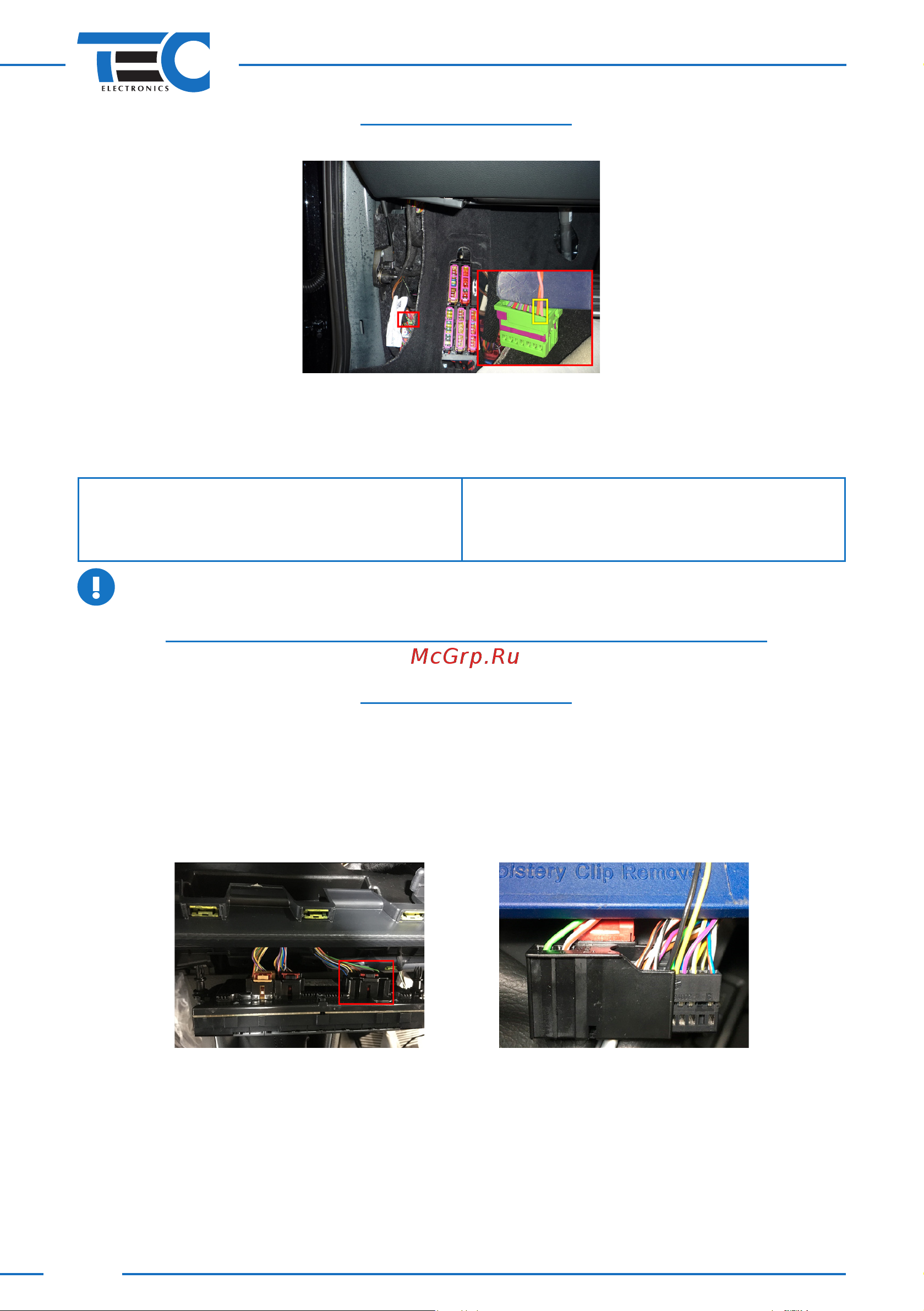

Подключение возможно за левой кик‑панелью в зеленом разъеме (см. рисунок 57).

Рис. 57

При подключении используется пара проводов системы CAN1.

Подробное описание подключения см. в схеме 1.

Применение системы на автомобилях VW T6.1 (2020‑‑)

Группа 3, подгруппа 2

СAN‑шина в автомобиле:

• CАN‑L — черный

• CAN‑H — желтый.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Климатическая установка включается в последний оставленный режим.

Управление дополнительно установленным автономным отопителем

Система позволяет включить климатическую установку автомобиля и одновременно сэтим

запустить дополнительно установленный автономный отопитель.

Подключение системы

Система подключается в разрыв CAN‑шины автомобиля непосредственно у блока

управления климат‑контролем (см. рис. 58, 59).

Пары проводов системы, CAN1 и CAN3, предназначены для подключения к CAN‑шине:

CAN3 подключается к шине со стороны блока управления климат‑контролем, а CAN1—

состороны автомобиля.

Подробное описание подключения см. в схеме 2.

Рис. 58 Рис. 59
